SUNNY FLEX S

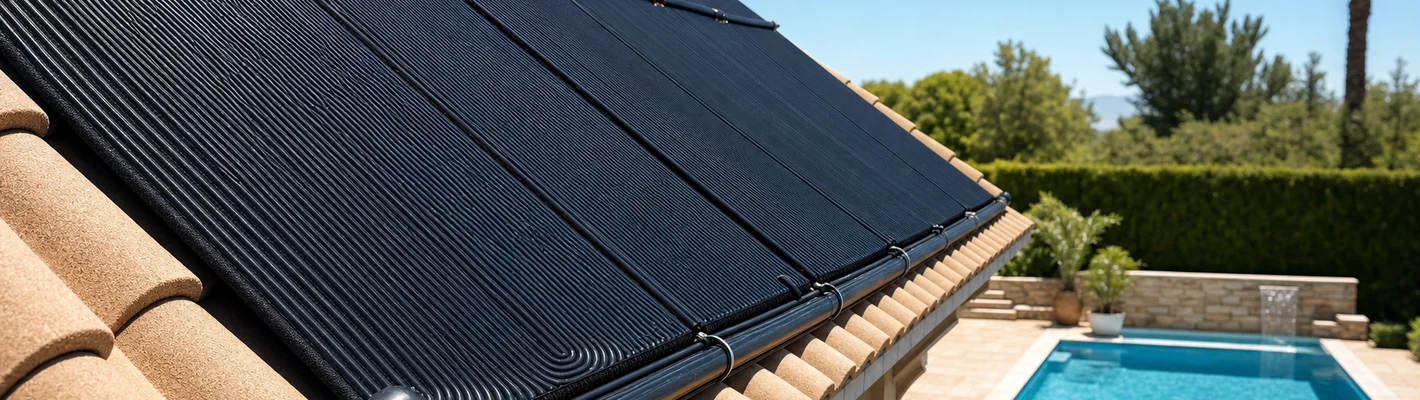

SUNNY FLEX S ist ein zukunftsweisendes Solarabsorber-System zur Erwärmung von Schwimmbeckenwasser. Das umweltfreundliche Prinzip ist denkbar einfach: Das Beckenwasser wird von der ohnehin vorhandenen Umwälzpumpe durch die Solarkollektoren gefördert, dort von der Sonne erwärmt und wieder ins Becken zurückgeleitet. So verlängert eine Absorberanlage die Badesaison spürbar, ohne laufende Energiekosten für die Wärmeerzeugung.
Besonders flexibel und ästhetisch hochwertig passt sich die Anlage nahezu jeder Dachform an. Möglich sind die klassische Montage auf dem Schrägdach, die horizontale Montage auf einem Flachdach und sogar die vertikale Montage an einer Mauer. Damit eignet sich SUNNY FLEX S auch dort, wo verglaste Kollektoren oder starre Systeme an ihre Grenzen stoßen. Die Vorteile des Systems liegen im Material, in den Sammelrohren und im durchdachten Montagekonzept.
Bei FKB planen wir Ihre Solaranlage passend zur Beckengröße, zur Dachsituation und zur gewünschten Wassertemperatur. Die folgenden Abschnitte erläutern die technischen Vorteile, die richtige Dimensionierung der Kollektorfläche sowie den Wirkungsgrad, der dem Solarabsorber bei der Beckenerwärmung seine wirtschaftliche Überlegenheit verschafft.
Die Vorteile auf einen Blick
Das Kollektormaterial besteht aus hochmodernem TPE (thermoplastischer Elastomer). Es ist so elastisch wie EPDM (Ethylen-Propylen-Kautschuk), aber wesentlich beständiger gegen chemische Einflüsse aus der Wasserpflege. Auch die Sammelrohre sind nicht aus dem üblichen ABS (Acrylnitril-Butadien-Styrol), sondern aus härterem TPE gefertigt. Das macht die Rohre nahezu unverwüstlich, formstabil und unempfindlich bei Frost, was gerade bei Flachdachmontage ein entscheidender Vorteil ist.
Das Montagesystem setzt konsequent auf lösbare Verbindungen. Die einzelnen Sammelrohre werden an Muffe und Nippel zusammengesteckt und mit einer Edelstahlschelle gesichert. Der Vorteil gegenüber einer geklebten Verbindung liegt auf der Hand: Sie ist leicht wieder lösbar und trotzdem sehr sicher. Die Solarbahnen werden nicht direkt auf das Dach geklebt, sondern lösbar von einer zweigeteilten Montageschiene gehalten. Das Unterteil der Schiene wird in der Regel auf das Dach geklebt, kann aber auch aufgeschraubt werden. Das spätere Auswechseln einer einzelnen Solarbahn oder eines Sammelrohrs ist damit ein Kinderspiel. Diese Konstruktionsvorteile sind in den wichtigsten europäischen Ländern durch Gebrauchsmuster und Patente geschützt.
| Merkmal | SUNNY FLEX S |
|---|---|
| Kollektormaterial | TPE, elastisch wie EPDM, chemisch beständiger |
| Sammelrohre | TPE statt ABS, frostsicher und formstabil |
| Rohrverbindung | Steckmuffe mit Edelstahlschelle, lösbar |
| Befestigung | Zweigeteilte Montageschiene, geklebt oder geschraubt |
| Montagelage | Schrägdach, Flachdach horizontal, Wand vertikal |
Die richtige Kollektorfläche
In Mitteleuropa sollte die Kollektorfläche etwa der Wasseroberfläche des Beckens entsprechen. Wird für das Becken zusätzlich eine Abdeckung gegen den Wärmeverlust verwendet, verringert sich die notwendige Kollektorfläche auf rund 60 Prozent der Wasseroberfläche. Eine Abdeckung ist deshalb nicht nur Komfort, sondern senkt auch die Investition in die Solarfläche deutlich. Das Profil der SUNNY FLEX Kollektoren besteht aus einzelnen Röhrchen, die fest miteinander verbunden sind und so eine große, wirksame Oberfläche bilden.
Wirkungsgrad und Wärmegewinn
Bei der Erwärmung von Schwimmbeckenwasser sind die SUNNY FLEX Kollektoren den im Preis wesentlich höheren, verglasten Kollektoren überlegen. Der Wirkungsgrad liegt etwa 10 Prozent höher, was an den Reflexionsverlusten an der Glasoberfläche der verglasten Systeme liegt. Bei einer reinen Beckenerwärmung bringt die aufwendige Bauweise isolierter und verglaster Kollektoren keinen Vorteil, da nur eine geringe Temperaturdifferenz zur Umgebung überwunden werden muss.
Die mittlere Kollektortemperatur ist beim SUNNY Solarkollektor besonders niedrig, da die gesamte Umwälzmenge durch das Kollektorsystem gefördert wird. Daraus ergibt sich ein hoher Wirkungsgrad von rund 82 Prozent. Bei einer Einstrahlung von 800 W/m² ergibt das einen Wärmegewinn von etwa 656 W/m². Auf einer Solarfläche von 20 m² stehen damit rund 13 kW zur Temperatursteigerung des Beckenwassers bereit, eine Leistung, die einer kleinen Wärmepumpe entspricht, jedoch ohne Stromkosten für die Wärmeerzeugung.
| Rechengröße | Wert |
|---|---|
| Sonneneinstrahlung | 800 W/m² |
| Wirkungsgrad | ca. 82 % |
| Wärmegewinn je m² | ca. 656 W/m² |
| Beispiel-Kollektorfläche | 20 m² |
| Verfügbare Leistung | ca. 13 kW (13.120 W) |
Optimale Nutzung der Sonnenenergie
Die Röhrchenstruktur nutzt jede Form der Sonnenstrahlung. Diffuse Strahlung ist kein Hindernis für eine maximale Energieaufnahme, da die Oberfläche des SUNNY FLEX Kollektors viel größer ist als die eines gleich großen Kollektors mit glatter Oberfläche. Direkte Sonnenstrahlung kann relativ unabhängig vom jeweiligen Einstrahlungswinkel direkt von den Kollektorröhrchen aufgenommen und an das darin fließende Beckenwasser abgegeben werden. Selbst reflektierte Sonnenenergie trifft in der Regel auf eines der angrenzenden Kollektorröhrchen und wird so ebenfalls genutzt. Diese dreifache Ausnutzung erklärt den hohen Wirkungsgrad auch an Tagen mit wechselnder Bewölkung.
