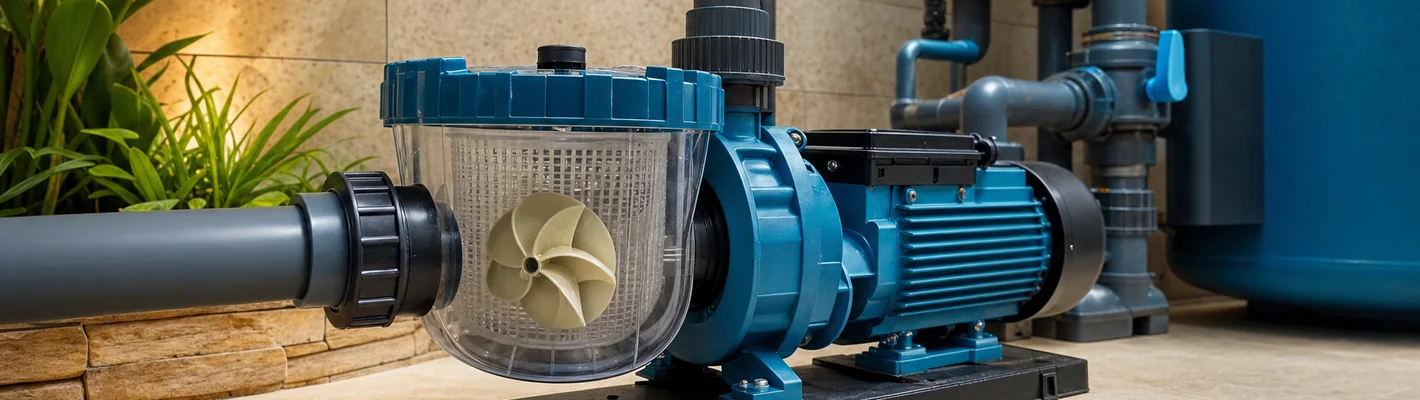

Pumpenaufbau

Wie eine Schwimmbadpumpe funktioniert

Die Kreiselpumpe als Funktionsprinzip

Schwimmbadpumpen sind in der Regel Radialpumpen, bei denen das Wasser durch ein Laufrad vom Zentrum des Laufrades nach außen beschleunigt wird. Verantwortlich dafür ist die Zentrifugalkraft: Das rotierende Laufrad schleudert das Wasser radial nach außen, wodurch im Zentrum ein Unterdruck entsteht, der neues Wasser nachsaugt. Auf diese Weise fördert die Pumpe kontinuierlich Wasser durch den Umwälzkreis aus Filter, Leitungen und Einbauteilen.

Dieses Prinzip ist robust und wartungsarm, weil außer dem Laufrad keine beweglichen Teile im Förderstrom liegen. Genau das macht die Kreiselpumpe zur Standardlösung in der Schwimmbadtechnik – vom kleinen privaten Becken bis zur großen öffentlichen Anlage.

Für die Schwimmbadumwälzung ist diese Bauart ideal, weil hier kontinuierlich große Wassermengen bei vergleichsweise moderatem Druck bewegt werden müssen. Anders als Verdrängerpumpen, die für hohe Drücke bei kleinen Mengen ausgelegt sind, fördert die Kreiselpumpe gleichmäßig und ohne Druckstöße. Das schont sowohl die Rohrleitungen als auch den Filter und sorgt für eine ruhige, konstante Wasserzirkulation, wie sie für eine wirksame Filterung und gleichmäßige Verteilung der Aufbereitungsmittel benötigt wird.

Normalsaugende und selbstansaugende Pumpen

Beim Aufstellort ist die Unterscheidung zwischen normalsaugenden und selbstansaugenden Pumpen entscheidend. Normalsaugende Pumpen können keine Luft mitfördern und müssen daher so aufgestellt werden, dass das Wasser selbstständig zur Pumpe fließt – also unterhalb der Wasserlinie. Gerät Luft in die Saugleitung, verlieren sie ihre Förderfähigkeit.

Selbstansaugende Pumpen können hingegen Luft mitfördern und lassen sich auch oberhalb der Wasserlinie aufstellen, in der Regel bis zu rund 2 m. Nach einer Erstbefüllung des Pumpengehäuses über die Deckelöffnung des Vorfilters bei der Inbetriebnahme kann die Pumpe die Saugleitung selbstständig evakuieren und das Wasser ansaugen. In der Praxis entscheidet die Lage des Technikraums zum Becken darüber, welcher Pumpentyp infrage kommt.

Aufbau einer Schwimmbadpumpe im Detail

Das folgende Schema zeigt den typischen Aufbau einer Schwimmbadpumpe mit ihren Hauptkomponenten:

Die Aufgabe des Vorfilters

Der Vorfilter ist ein zentrales Bauteil jeder Schwimmbadpumpe. Er soll groben Schmutz wie Laub, Zweige oder Insekten auffangen, bevor das Wasser das Laufrad erreicht, und schützt dieses damit vor Beschädigungen und Verstopfung. Der Auffangkorb im Vorfilter lässt sich über den Gehäusedeckel entnehmen und reinigen.

Ein regelmäßig geleerter Vorfilterkorb ist Voraussetzung für eine gleichbleibende Förderleistung: Ist der Korb voll, sinkt der Durchfluss, die Pumpe arbeitet ineffizienter, und im Extremfall droht Trockenlauf. Die Kontrolle des Korbs gehört deshalb zur regelmäßigen Routinepflege der Anlage. Je nach Standort und Jahreszeit – etwa bei starkem Laubfall im Herbst – kann eine häufigere Kontrolle sinnvoll sein, um den Durchfluss konstant zu halten und die Pumpe vor Trockenlauf zu schützen.

Aufstellung und Verrohrung

Für einen störungsfreien Betrieb spielt die Aufstellung eine wichtige Rolle. Normalsaugende Pumpen werden unterhalb der Wasserlinie platziert, damit das Wasser von selbst zuläuft. Selbstansaugende Pumpen dürfen darüber stehen, sollten aber so dicht wie möglich am Becken aufgestellt werden, um die Saughöhe und die Leitungslänge gering zu halten. Eine kurze, gerade geführte Saugleitung mit ausreichendem Querschnitt reduziert die Strömungsverluste und erleichtert das Ansaugen.

Wichtig ist außerdem, dass die Saugseite luftdicht ausgeführt ist: Schon kleine Undichtigkeiten führen dazu, dass die Pumpe Luft zieht und die Förderung abreißt. Absperrventile auf der Saug- und Druckseite erleichtern später Wartungsarbeiten, weil sich die Pumpe und der Vorfilter so öffnen lassen, ohne das gesamte System zu entleeren. Eine durchdachte Verrohrung zahlt sich damit über die gesamte Lebensdauer der Anlage aus.

Verschleiß, Wartung und Lebensdauer

Im Förderstrom der Kreiselpumpe liegt im Wesentlichen nur das rotierende Laufrad, was die Bauart langlebig und wartungsarm macht. Verschleißbehaftet sind vor allem die Wellendichtung im Dichtungsgehäuse und die Motorlager, die mit der Zeit altern. Der Vorfilter schützt das Laufrad zuverlässig vor groben Partikeln und trägt damit wesentlich zur Lebensdauer bei.

Mit einer regelmäßigen Sichtkontrolle, der Reinigung des Vorfilterkorbs und ausgeglichenen Wasserwerten arbeitet eine Schwimmbadpumpe viele Jahre zuverlässig. Treten ungewöhnliche Geräusche, ein deutlicher Leistungsabfall oder Undichtigkeiten auf, lohnt es sich, der Ursache frühzeitig nachzugehen, bevor Folgeschäden entstehen.

Wovon die Fördermenge abhängt

Die Fördermenge einer Schwimmbadpumpe ist nicht allein eine Frage der Motorleistung. Sie hängt hauptsächlich von drei Faktoren ab: der Geometrie des Laufrades, der Drehzahl und dem Förderdruck. Der Förderdruck wiederum setzt sich aus den Leitungswiderständen, der Förderhöhe und dem Widerstand aller Komponenten im Umwälzkreis zusammen – also Filter, Ventile, Einbauteile und Rohrleitungen.

Das erklärt, warum eine Pumpe in der Praxis selten ihre auf dem Typenschild genannte Maximalleistung erreicht: Je mehr Widerstand die Anlage dem Wasser entgegensetzt, desto geringer wird die tatsächliche Fördermenge. Für die Auslegung bedeutet das, dass Pumpe, Filter und Rohrquerschnitte aufeinander abgestimmt sein müssen. Wie sich dieser Zusammenhang grafisch darstellt, zeigt die Pumpenkennlinie.

Weiterführende Informationen und Beratung

Wie sich Förderhöhe und Fördermenge einer Pumpe im Betrieb zueinander verhalten, erklärt die Seite Pumpenkennlinie. Tipps zur Wartung lesen Sie unter Pflege von Schwimmbadpumpen, und einen Überblick über alle Marken und Modelle bietet die Übersicht Pumpen. Sie sind unsicher, welche Pumpe und welcher Aufstellort zu Ihrer Anlage passen? Wir beraten Sie gern persönlich und stimmen Pumpe, Filter und Verrohrung passend auf Ihr Becken ab.
