OKU Solarabsorber

OKU-Schwimmbad-Solarabsorber-Heizung im direkten Kreislauf: wirtschaftlich, umweltfreundlich, schnell installiert.

Sie kennen das Problem ?
Ein Freibad ohne zusätzliche Heizung ist nur 3 bis 4 Wochen im Hochsommer wirklich angenehm warm – ein sehr kurzer Zeitraum angesichts der hohen Investition und des Pflegeaufwandes, die ein Freibad mit sich bringt. Doch die Beheizung eines Schwimmbades mittels konventioneller Energieträger bringt erhebliche Kosten und zudem eine zusätzliche Umweltbelastung mit sich.

Das muß nicht sein!
Die Beheizung von Schwimmbädern ist ein geradezu idealer Anwendungsbereich für die Nutzung der kostenlosen und umweltfreundlichen Solarenergie. Da sie keine hohen Temperaturen benötigt, aber große Wassermengen erwärmt werden müssen, ist es sinnvoll, diese Anlagen mit großer Durchflußmenge auf relativ niedrigem Temperaturniveau zu betreiben.

Dadurch erzielen Sie mit Ihrer OKU-Schwimmbad-Solarheizung einen optimalen Wirkungsgrad.

OKU 1000 Solarabsorber mit integriertem Sammelrohr Ø 40 mm und 2 Anschlußstutzen Ø 25 mm Länge 1320 mm - Breite 820 mm - 1,08 m²	OKU 1001 Solarbsorber 4 Anschlußstutzen Ø 25 mm Länge 1280 mm - Breite 820 mm - 1,05 m²	OKU 1002 Solarabsorber mit integriertem Sammelrohr Ø 40 mm an beiden Seiten Länge 1360 mm - Breite 820 mm - 1,12 m²

Geringer Druckverlust: ca. 0,3 bar bei 200 l/h/m² Durchflußmenge: 150 - 250 l m²/h Gewicht: ca. 6 kg/m² – Wasserinhalt 6 l/m² Prüfdruck: 4,5 bar bei NT Betriebsdruck: bis 1,2 bar bei 40°C Wirkungsgrad: bis ca. 85% – Leistung bis 0.85 kWh/m² Ø Rechenwert: 0,5 – 0,6 kWh/m² Leerlauffest: temperaturbeständig von -50°C bis +115°C	In einem Stück gegossen und homogen schwarz eingefärbt. Betrieb oft mit der vorhandenen Filterpumpe möglich. Korrosionsfrei und schwimmbadwasserfest. Das Schwimmbadwasser wird direkt durch die Absorber gepumpt. Vollflächig durchströmt, frostsicher und begehbar.
	Das Schwimmbadwasser kann die OKU-Absorber in jeder Richtung durchströmen. Die Montage ist sowohl der Länge als auch der Breite nach möglich. Anschluß der einzelnen Absorberreihen nach Tichelmann (gleiche Leitungswege für jede Reihe). Wir empfehlen, nicht mehr als acht Absorber hintereinander zuschalten.

Auslegung
Empfohlene Absorberfläche in % der Beckenoberfläche bei Freibädern mit Abdeckung oder Hallenbädern (Anfang Mai bis Ende September). Temperaturerhöhung 4-7°C gegenüber ungeheizten Schwimmbecken. Bei fehlender Abdeckung sollte die Absorberfläche um 50% größer gewählt werden. Die regional variierenden Sonnenscheinstunden können mit Zu- oder Abschlägen bis 20% der Absorberfläche berücksichtigt werden.

Zubehör:
	Art. Nr. 2011 Verbindungsschlauch 38x5x60 mm mit 2 Edelstahlschlauchschellen
	Art. Nr. 2040 Gewerbeschlauch 38 x 5,0 mm
	Art. Nr. 2033 Edelstahlschlauchschelle 32 - 50
	Art. Nr. 2012 Verbindungsschlauch 25x3 x70 mm mit 2 Edelstahlschlauchschellen
	Art. Nr. 2025 Gewerbeschlauch 25 x 3,5 mm
	Art. Nr. 2032 Edelstahlschlauchschelle 20 - 32
	Art. Nr.  3001 Großentlüfter 3/8"
	Art. Nr. 48040 KFE Entleerhahn Messing 1/2"
Dachbefestigung für OKU Solarabsorber:
	Art. Nr. 3210 Lochband verzinkt 12 x 1 mm pro m
	Art. Nr. 3211 Schraube mit Mutter verzinkt M 5 x 16
	Art. Nr. 3212 Pfannenziegeldachhaken Edelstahl V2A
	Art. Nr. 3213 Schraubrohrschelle verz. m. Gummieinlage 1/2"
	Art. Nr. 3214 Wasserrohr 1/2" verzinkt, Stange 6 m pro m
	Art. Nr. 3215 Schieferdachhaken Edelstahl V2A
	Art. Nr. 3216 Dachhaken f. Biberschwanz-Dacheindeckung, Edelstahl V2A
	Art. Nr. 3217 Befestigungslasche Universal für alle Dachziegel geeignet, V2A 1mm Länge 500 mm, Breite 20 / 12 mm

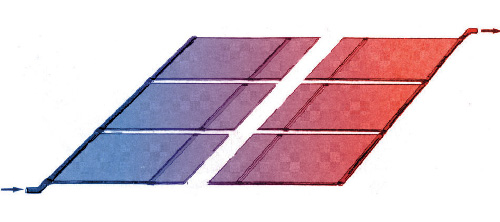

		Anschlussbeispiel mit 6 Absorbern
Aufständerung für OKU Solarabsorber für die Aufständerung von OKU-Absorbern im Gelände und auf Flachdächern. Verschraubbare Aufständerungen aus Aluminiumprofilen, mit Aufstellrahmen, Längsschienen und Edelstahlschrauben. Neigungswinkel verstellbar 30° bis 40°.

Aufständerungen:
	Aufständerung für OKU-Absorber Art. Nr. 1002 für die Aufständerung von OKU-Absorbern in Reihe montiert
Art. Nr. 100203	Aufständerung für 3 OKU-Absorber Art. Nr. 1002
Art. Nr. 100204	Aufständerung für 4 OKU-Absorber Art. Nr. 1002
Art. Nr. 100205	Aufständerung für 5 OKU-Absorber Art. Nr. 1002
Art. Nr. 100206	Aufständerung für 6 OKU-Absorber Art. Nr. 1002
Art. Nr. 100207	Aufständerung für 7 OKU-Absorber Art. Nr. 1002
	Aufständerung für OKU-Absorber Art. Nr. 1000 je 2 Absorber hochstehend übereinander montiert
Art. Nr. 100004	Aufständerung für 4 OKU-Absorber Art. Nr. 1000
Art. Nr. 100006	Aufständerung für 6 OKU-Absorber Art. Nr. 1000
Art. Nr. 100008	Aufständerung für 8 OKu-Absorber Art. Nr. 1000
Art. Nr. 100010	Aufständerung für 10 OKU-Absorber Art. Nr. 1000
Art. Nr.100012	Aufständerung für 12 OKU-Absorber Art. Nr. 1000
Art. Nr. 100014	Aufständerung für 14 OKU-Absorber Art. Nr. 1000
	Aufständerung für OKU-Absorber Art. Nr. 1000 und 1001 je 2 Absorber übereinander längs montiert
Art. Nr. 100104	Aufständerung für 4 OKU-Absorber Art. Nr. 1000
Art. Nr. 100106	Aufständerung für 4 OKU-Absorber Art. Nr. 1000, 2 OKU-Absorber Art. Nr. 1001
Art. Nr. 100108	Aufständerung für 4 OKU-Absorber Art. Nr. 1000, 4 OKU-Absorber Art. Nr. 1001
Art. Nr. 100110	Aufständerung für 4 OKU-Absorber Art. Nr. 1000, 6 OKU-Absorber Art. Nr. 1001

Genießen auch Sie Ihr immer wohltemperiertes Schwimmbad mit einer OKU-Schwimmbad-Solarheizung. Ihre Investitionskosten sind gering und Sie nutzen mit der Sonnenenergie eine unerschöpfliche Energiequelle zum Nulltarif. Eine fortschrittliche Technologie – Ihr Beitrag zum Umweltschutz!

Transportkosten auf Anfrage.

Gerne erstellen wir Ihnen ein Angebot mit allem Zubehör !
