DIN Filterbehälter / Filtertank / Behälter / Sandfilter / Filter für öffentliche Anwendungen nach DIN 19643

Die DIN Mehrschichtfilterbehälter der Serie APD wurden für öffentliche Schwimmbäder nach DIN 19643* konstruiert. Der Filterkessel besteht aus glasfaserverstärktem Polyesterharz, ist absolut atoxisch und korrosionsbeständig. Alle Filter werden handlaminiert und umfangreichen Produktions- und Endkontrollen unterzogen. Die Oberfläche der Innenseite wird mit Polyesterharz geglättet. Die Serie APD überzeugt durch eine lange Lebensdauer sowie eine hervorragende Fertigungsqualität. Alle Filter verfügen über einen Düsenboden und einen seitlichen Anschluss für ein Mehrwegeventil oder eine Frontverrohrung. Um einen leichten Zugang zum Inneren des Filters zu ermöglichen wurden große Serviceöffnungen integriert. Das Schauglas besteht aus PMMA Acrylglas. Eine hochwertige Qualität garantieren die umfangreichen Kontrollen und ein Prüfzeugnis nach KSW/KTW. max. Betriebsdruck 2,0 barmax. Wassertemperatur 40°CSchauglas 240 x 55 mmFarbe: RAL 5005 Auf Anfrage: Sonderhöhen und -anfertigungen, ozonbeständige Ausführung, zusätzliche Schaugläser, Ablaßschraube am Behälter Lieferung erfolgt ohne Ventil/Frontverrohrung. * Filterausführung nach Werksnorm unter Berücksichtigung der DIN 19605 / 19643. Maßzeichnung: * Die angegebenen Filterhöhen können aus fertigungstechnischen Gründen geringfügig abweichen.** Für die Bestimmung der Sandhöhen unbedingt die DIN-Blätter 19643-1/-2 beachten. Alle Angaben ohne Gewähr.Änderungen vorbehalten.

Europe DIN Sandfilter in Premium Qualität überzeugen durch hochwertigste Materialien, modernste Fertigungsverfahren und eine optimal verbesserte Konstruktion nach DIN 19605*/19643*. Die Behälter werden unter Berücksichtigung der europäischen Norm für Druckkessel 97/23/CE aus glasfaserverstärktem Polyester gefertigt. Jeder Filterbehälter wird vor Auslieferung einer umfangreichen Druckund Qualitätsprüfung unterzogen. Bei allen Modellen wurde der Reinwasserausgang unter dem Düsenboden angeordnet, so dass das Filterbett nicht durch die Reinwasserverrohrung unterbrochen wird. Komplette Innenverrohrung und Düsenboden mit montierten Luftpolsterdüsen (65 Düsen/m²), Sandschütthöhe 1.200 mm, Ringfuß aus glasfaserverstärktem Polyesterharz, 1 Schauglas 50 x 300 mm (optional mit 2 Schaugläsern). Technische Details Anschlüsse in Polyester (Ø 1.200-2.000 mm) Restwasserentleerung, manuelles Entlüftungsventil und Manometer Seitliches Mannloch Ø 400 mm in allen Modellen, bis auf Filter Ø 650, hier Auslieferung mit Mannloch Ø 200 mm Top Serviceöffnung in Ø 400 mm, außer in den Filtern mit Ø 650 und 800 mm hier nur Ø 200 mm Schrauben in V4A Farbe RAL 5015 Lieferung ohne Schaltfeld Max. Filtergeschwindigkeit 30 m/h Max. Arbeitsdruck: 2,5 bar Max. Wassertemperatur 50° C   Zeichnung Filtersand sowie 6-Wege Ventil sind nicht im Lieferumfang enthalten.

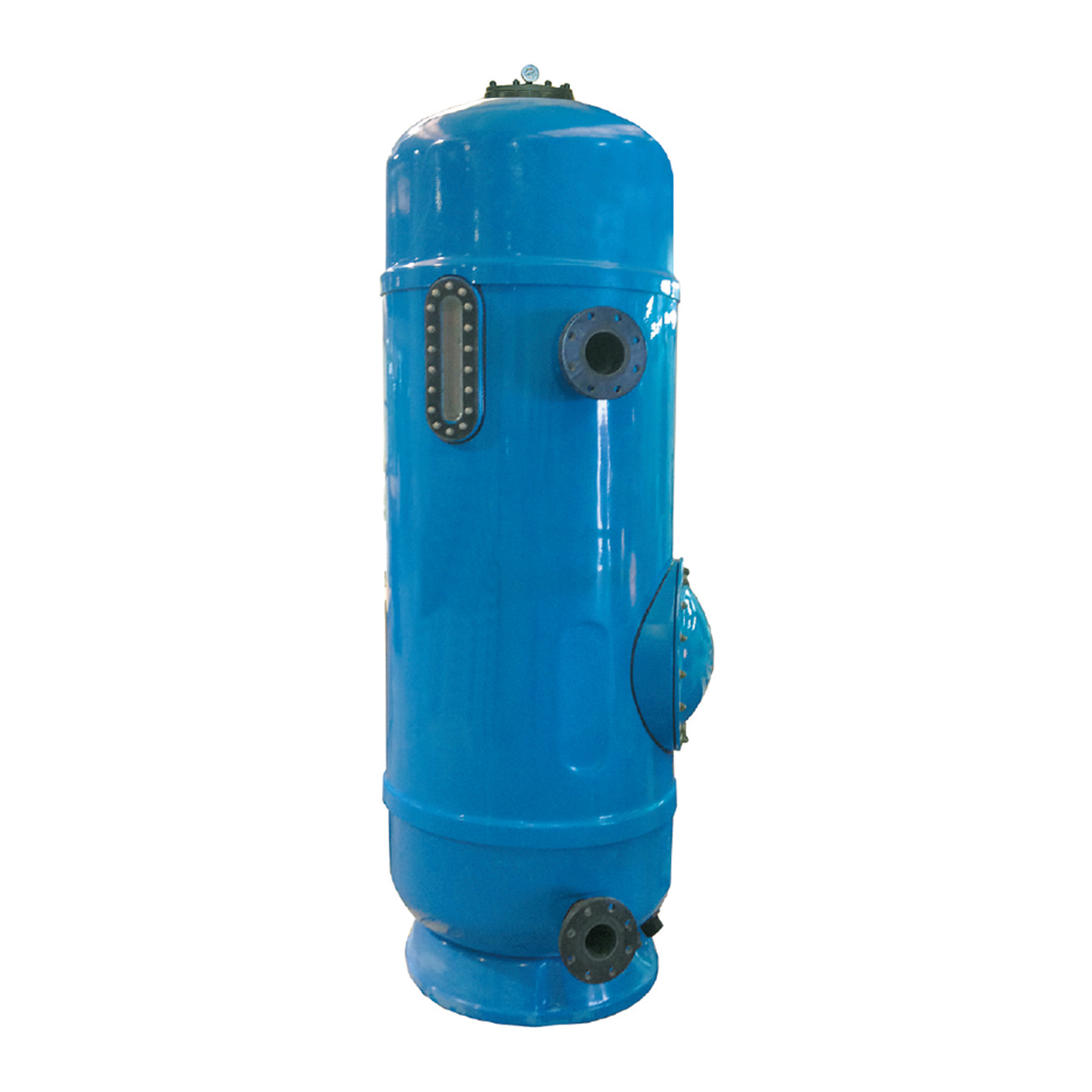

Norma DIN Sandfilter in Premium Qualität überzeugen durch hochwertigste Materialien, modernste Fertigungsverfahren und eine optimal verbesserte Konstruktion nach DIN 19605*/19643*. Die Behälter werden unter Berücksichtigung der europäischen Norm für Druckkessel 97/23/CE aus glasfaserverstärktem Polyester gefertigt. Jeder Filterbehälter wird vor Auslieferung einer umfangreichen Druckund Qualitätsprüfung unterzogen. Bei allen Modellen wurde der Reinwasserausgang unter dem Düsenboden angeordnet, so dass das Filterbett nicht durch die Reinwasserverrohrung unterbrochen wird. Komplette Innenverrohrung und Düsenboden mit montierten Luftpolsterdüsen (65 Düsen/m²), Sandschütthöhe 1.200 mm, Ringfuß aus glasfaserverstärktem Polyesterharz, 1 Schauglas 50 x 300 mm (optional mit 2 Schaugläsern). Technische Details Anschlüsse in Polyester (Ø 1.200-2.000 mm) Restwasserentleerung, manuelles Entlüftungsventil und Manometer Seitliches Mannloch Ø 400 mm in allen Modellen, bis auf Filter Ø 650, hier Auslieferung mit Mannloch Ø 200 mm Top Serviceöffnung in Ø 400 mm, außer in den Filtern mit Ø 650 und 800 mm hier nur Ø 200 mm Schrauben in V4A Farbe RAL 5015 Lieferung ohne Schaltfeld Max. Filtergeschwindigkeit 30 m/h Max. Arbeitsdruck: 2,5 bar Max. Wassertemperatur 50° C   Zeichnung Filtersand sowie 6-Wege Ventil sind nicht im Lieferumfang enthalten.

BERLIN 2 Filterbehälter aus glasfaserverstärktem Polyester-Harz hergestellt. Mit einer inneren Versiegelung, mit großen Serviceöffnungen oben (mit Acrylglasdeckel) und seitlicher DN 220 Öffnung, mit eingebautem Düsenkreuz, Entleerungshahn mit Schlauchanschluss, Manometer und manueller Entlüftung.Nach DIN EN 16713Ohne Ventilsatz; mit AnschlußverschraubungBetriebsdruck: max. 2,5 bar. Betriebstemperatur: max. 40°C Technische Details: Filterkessel aus glasfaserverstärktem Polyester-Harz mit großer Serviceöffnung wahlweise ohne 6-Wegeventil/Stangenventil, mit seitlich am Filtergehäuse angebrachten 6-Wegeventil, oder mit Besgo Stangenventil (Filtern-Rückspülen) Filterbehälter mit Düsenkreuz Manometer, Entlüftungsschraube und Winterentleerung (Behälterentleerung über Entleerungshahn mit Schlauchanschluß) Filterdurchmesser Filterhöhe Filtersand (Körnung) max. Beckenvolumen Anschluß 0,4 - 0,8 mm 0,7 - 1,2 mm 500 mm 1480 mm 7 Sack 3 Sack 40 m³/h 1½" 600 mm 1450 mm 10 Sack 4 Sack 56 m³/h 2" 750 mm 1500 mm 15 Sack 8 Sack 100 m³/h Filtersand ist nicht im Lieferumfang enthalten. Aufpreis für OZON-Beständigkeit 15%.

Aus glasfaserverstärktem Polyester-Harz hergestellt. Mit einer inneren Versiegelung, mit großer Serviceöffnung (mit Acrylglasdeckel) oben und seitlichDN 220, mit eingebautem Düsenkreuz, Entleerungshahn mit Schlauchanschluss, Manometer und manueller Entlüftung.Entspricht der DIN EN 16713.Betriebsdruck: max. 2,5 bar. Betriebstemperatur: max. 40° C Technische Details Filterkessel aus glasfaserverstärktem Polyester-Harz mit großer Serviceöffnung oben wahlweise ohne 6-Wegeventil/Stangenventil, mit seitlich am Filtergehäuse angebrachten 6-Wegeventil, oder mit Besgo Stangenventil (Filtern-Rückspülen) Filterbehälter mit Düsenkreuz Filterdurchmesser Filterhöhe Filtersand (Körnung) max. Beckenvolumen Anschluß 0,4 - 0,8 mm 0,7 - 1,25 mm 500 mm 1120mm 5 Sack 3 Sack 40 m³/h 1½" 600 mm 1130 mm 8 Sack 3 Sack 65 m³/h 750 mm 1240 mm 13 Sack 6 Sack 90 m³/h 2" Filtersand ist nicht im Lieferumfang enthalten. Der Mehrpreis für Ozonbeständigkeit beträgt 15%.

DER GOSLAR² BEHÄLTER Mit spezieller Mehrschichtfiltration auf der Basis von Aktivkornkohlesorption lässt sich die Filtrationsleistung und -effizienz für den Industriesektor noch weiter optimieren. Fakten zur Fertigung Aus Polyesterharz mit innerer Versiegelung – optional in ozonbeständiger Qualität lieferbar Revisionsöffnung oben (220mm Durchmesser), große seitliche Serviceöffnung (280x 450 mm) und Schauglas (150x 50mm) Rohwasser-Innenverrohrung mit Gegenlager verstärkt. Bitte Beachten! Betriebstemperatur max. 40 Grad Betriebsdruck max. 2,5 bar Erforderliches Filtermaterial - Hocheffizientes Glasfiltermaterial - Sand nach DIN EN 12904 - Anthrazit H (Braunkohlekoks) nach DIN EN 12909 - AFM Filtermaterial Fakten zu Maßen Größe Innen Ø 600 mm | Ø 800 mm | Ø 1000 mm | Ø 1200 mm Anschluss DN80 / DN50 | DN80 / DN65 | DN125 / DN100 | DN125 / DN125 Der Goslar² ist in zwei Varianten erhältlich Gesamtschütthöhe 1200 mm – Mantelhöhe 1700 mm Gesamtschütthöhe 1500 mm – Mantelhöhe 2000 mm FilterdurchmesserFilterhöhe (Schütthöhe 1200 mm)Filterhöhe (Schütthöhe 1500 mm)Filtersand (Körnung)AFM GlasfiltermaterialFilterleistungAnschluß (Flanschanschluß) 0,4 - 0,8 mm0,7 - 1,25 mm0,4 - 1,0 mm1,0 - 2,0 mmbei 30 m/hbei 50 m/h 600 mm 2120 mm 2380 mm 250 kg 125 kg 252 kg 84 kg 9 m³/h 15 m³/h DN80 / DN50 800 mm 2180 mm 2500 mm 475 kg 200 kg 420 kg 147 kg 15 m³/h 25 m³/h DN80 / DN65 1000 mm 2300 mm 2560 mm 700 kg 365 kg 630 kg 252 kg 24 m³/h 40 m³/h DN125 / DN100 1200 mm 2460 mm 2650 mm 1050 kg 450 kg 945 kg 336 kg 34 m³/h 56 m³/h DN125 / DN125 1400 mm 2570 mm 2770 mm 1050 kg 450 kg 945 kg 336 kg 34 m³/h 56 m³/h DN125 / DN125 Filtersand ist nicht im Lieferumfang enthalten. Aufpreis für OZON-Beständigkeit auf Anfrage.

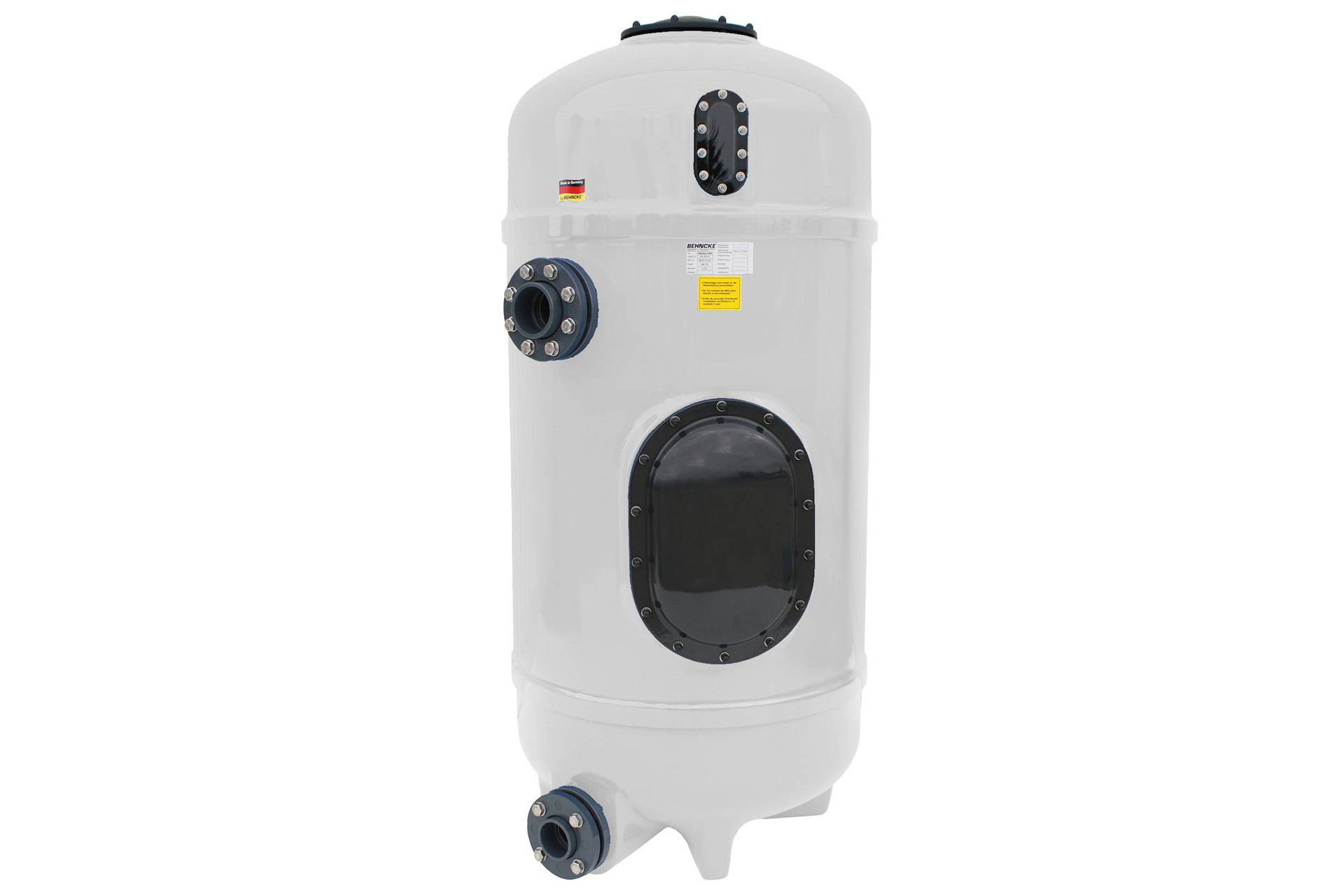

Der Hochschichtfilterbehälter München² wird aus glasfaserverstärktem Polyester-Harz hergestellt und mit einer inneren Versiegelung versehen. Mit großer Serviceöffnung oben DN 220, mit eingebautem Düsenkreuz, Entleerungshahn mit Schlauchanschluss, Manometer und manuelle Entlüftung. Revisionsöffnung oben. Rohwasser-Innenverrohrung mit Gegenlager verstärkt, mit eingebautem Düsenboden, einer großen seitlichen Serviceöffnung und Schauglas 150 x 50 mm. Anerkannte Prüfzeugnisse nach KSW/KTW und DVGW Arbeitsblatt W270. Druckbehälterprüfung durch Sachkundigen nach Werksnorm. *Mannlochöffnung nach Werksnorm DIN 19605. Betriebsdruck 2,5 barPrüfdruck 3,575 barmax. Betriebstemperatur 40°C Technische Details Filterkessel aus glasfaserverstärktem Polyester-Harz mit großer Serviceöffnung oben Filterbehälter mit Düsenboden FilterdurchmesserFilterhöheFiltersand (Körnung)AFM GlasfiltermaterialFilterleistungAnschluß (Flanschanschluß) 0,4 - 0,8 mm0,7 - 1,25 mm0,4 - 1,0 mm1,0 - 2,0 mmbei 30 m/h Fließgeschwindigkeitbei 50 m/h Fließgeschwindigkeit 600 mm (630 mm außen) 1800 mm 250 kg 125 kg 252 kg 84 kg 9 m³/h 15 m³/h DN80 / DN50 800 mm (840 mm außen) 475 kg 200 kg 420 kg 147 kg 15 m³/h 25 m³/h DN80 / DN65 1000 mm (1050 mm außen) 700 kg 365 kg 630 kg 252 kg 24 m³/h 40 m³/h DN125 / DN100 1200 mm (1260 mm außen) 1050 kg 450 kg 945 kg 336 kg 34 m³/h 56 m³/h DN125 / DN125 1400 mm (1430 mm außen) 2035 mm 1500 kg 750 kg 1155 kg 588 kg 46 m³/h 80 m³/h DN150 / DN125 Filtersand ist nicht im Lieferumfang enthalten. Aufpreis für OZON-Beständigkeit auf Anfrage.

Ein- und Mehrschicht Filterbehälter nach DIN 19605*/19643*. Laminierter Kunststoffbehälter aus glasfaserverstärktem Polyesterharz (GF-UP1) mit einer Chemieschutzschicht CSS (GF-UP3) aus Polyester nach DIN 18820*. Die Filter der Serie Norma sind wahlweise mit einer Sandschütthöhe von 1.200 mm oder 1.500 mm lieferbar. Ausstattung:Komplette Innenverrohrung und Düsenboden mit montierten Luftpolsterdüsen, Ringfuß aus glasfaserverstärktem Polyesterharz, 1 Schauglas. Restwasserentleerung, manuelles Entlüftungsventil und Manometer. Obere und seitliche Serviceöffnung Ø 200 mm mit neuem Flanschsystem (austauschbar). Weitere Optionen wie z.B. ein zweites Schauglas oder eine reduzierte Bauhöhe auf Anfrage. Technische Details: max. Filtergeschwindigkeit 30 m/h max. Arbeitsdruck: 2,5 bar max. Betriebstemperatur: 50°C Farbe: blau (RAL 5015) Lieferung ohne Ventil oder Schaltfeld sowie ohne Verschraubungen. * Filterausführung nach Werksnorm unter Berücksichtigung der DIN 19605 / 19643. * Die angegebenen Filterhöhen können aus fertigungstechnischen Gründen geringfügig abweichen. ** Für die Bestimmung der Sandhöhen unbedingt die DIN-Blätter 19643-1/-2 beachten. Alle Angaben ohne Gewähr. Änderungen vorbehalten.
