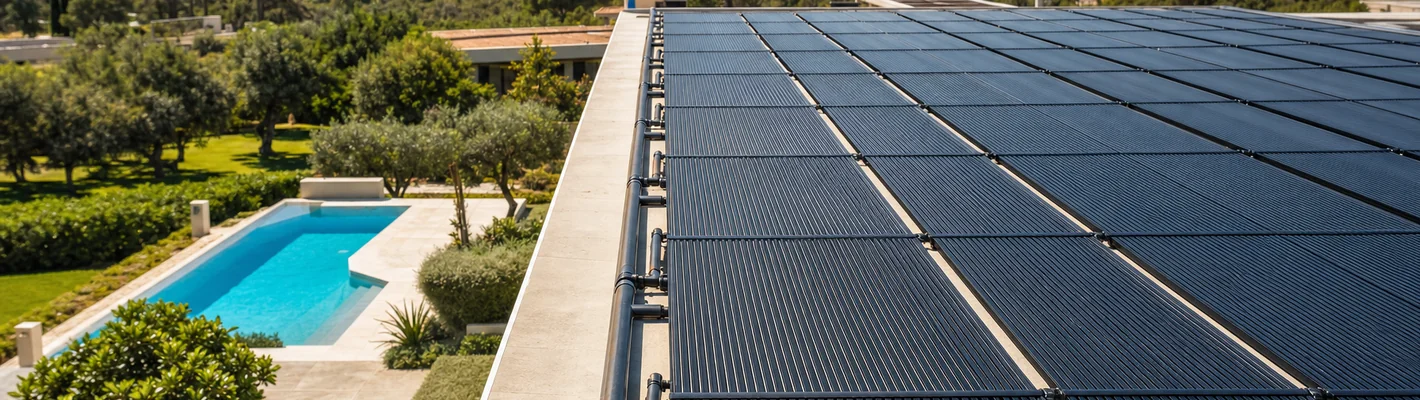

OKU Solarabsorber

Schwimmbadwasser kostenlos mit Sonnenenergie erwärmen

So funktioniert die solare Absorberheizung

Das Prinzip ist einfach und wartungsarm: Das Beckenwasser, das ohnehin von der Filterpumpe umgewälzt wird, durchläuft nach der Filteranlage die schwarzen Absorbermatten. Die dunkle HDPE-Oberfläche wandelt die Sonneneinstrahlung in Wärme um und überträgt sie direkt auf das durchströmende Wasser. Eine differenzgesteuerte Solarsteuerung misst die Temperatur am Absorber und im Becken und schaltet die Umwälzung nur dann auf den Solarkreis, wenn ein Wärmegewinn tatsächlich möglich ist.

Weil die Absorber mit geringem Druckverlust arbeiten (rund 0,003 bar bei 200 l/h/m²), genügt in vielen Anlagen die vorhandene Filterpumpe, ohne dass eine separate Solarpumpe erforderlich wird. Der Wasserinhalt liegt bei nur etwa 6 Litern pro Quadratmeter, das Gewicht ebenfalls bei rund 6 kg/m². Dadurch eignen sich die Matten für nahezu jedes Flachdach, Schrägdach, Garagendach oder eine Freiflächen-Aufständerung im Garten.

OKU Absorber-Modelle im Überblick

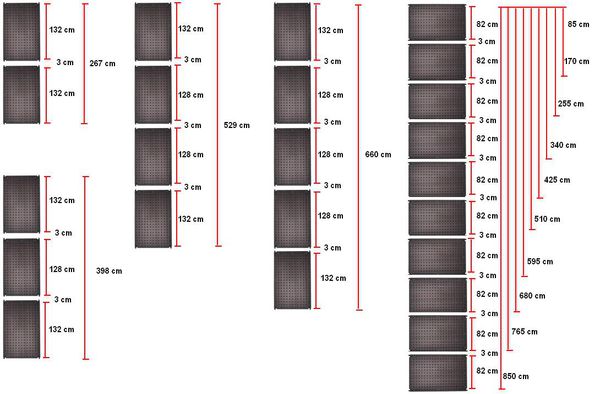

Die OKU®-Absorber sind als Baukastensystem aufgebaut und lassen sich modular zu größeren Feldern zusammensetzen. Drei Grundtypen decken die gängigen Anschlusssituationen ab; jeder Typ ist auch in der hochwertigeren Mediteran-Ausführung erhältlich.

Modell	Anschluss	Abmessung	Fläche
	Integriertes Sammelrohr ø 40 mm und 2 Anschlussstutzen ø 25 mm	1320 mm x 820 mm	1,08 m²
	4 Anschlussstutzen ø 25 mm	1280 mm x 820 mm	1,05 m²
	Sammelrohr beidseitig ø 40 mm	1360 mm x 820 mm	1,12 m²

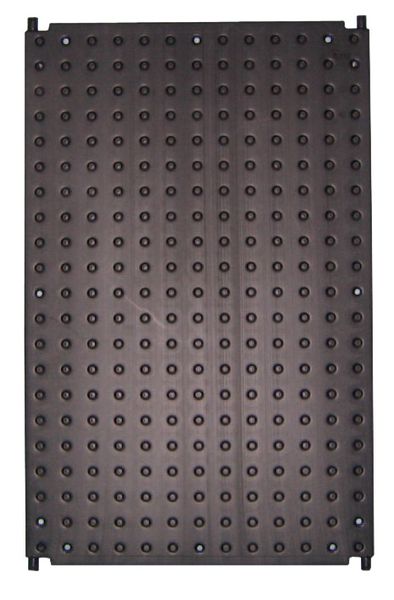

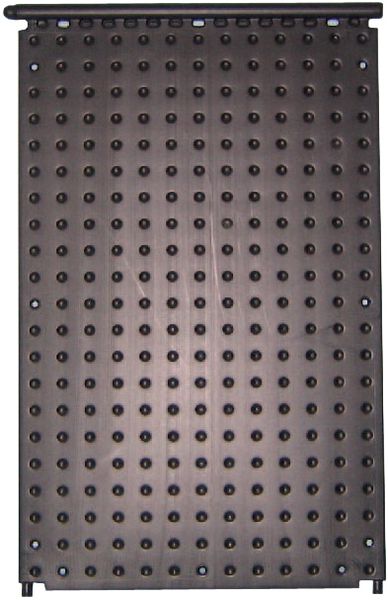

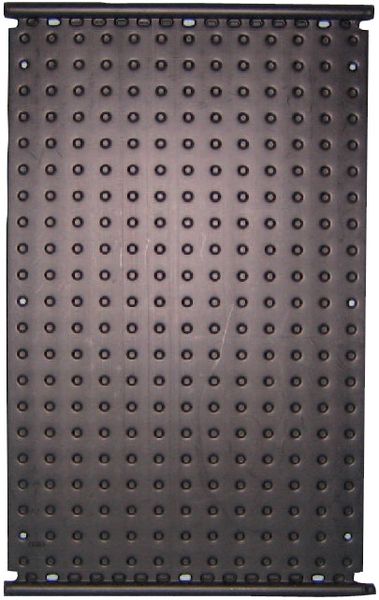

Der Typ 1000 mit integriertem Sammelrohr ist die klassische Wahl für Felder, die einseitig angeschlossen werden. Der Typ 1001 mit vier Stutzen erlaubt flexible Verschaltungen, etwa über Eck oder bei beengten Dachverhältnissen. Der Typ 1002 mit beidseitigem Sammelrohr eignet sich für lange, durchgehende Reihen mit gleichmäßiger Durchströmung.

Technische Daten

Die Vorteile auf einen Blick:

• geringer Druckverlust und vollflächige Durchströmung
• hoher Wirkungsgrad von bis zu 85 Prozent
• absolut frostsicher und leerlauffest
• einfache Montage im Baukastensystem
• chemikalienbeständig und schwimmbadwasserfest
• in einem Stück hergestellt, dadurch sehr langlebig
• 100 Prozent sicher gegen Tierverbiss

Auslegung: Wie groß muss die Absorberfläche sein?

Als praxisbewährte Faustregel gilt: Bei einem abgedeckten Freibad sollte die Absorberfläche etwa 50 bis 70 Prozent der Wasseroberfläche betragen, bei einem nicht abgedeckten Becken eher 80 bis 100 Prozent. Ein Becken von 8 x 4 Metern (32 m² Wasserfläche) benötigt also rund 16 bis 32 m² Absorberfläche, was etwa 15 bis 30 Matten entspricht. Entscheidend sind außerdem die Ausrichtung der Fläche (ideal Süd bis Südwest), der Neigungswinkel und eine möglichst verschattungsfreie Lage.

Eine konsequent genutzte Abdeckung reduziert die nötige Absorberfläche deutlich, weil sie die nächtlichen Verdunstungs- und Abstrahlverluste begrenzt. In Kombination mit einer Wärmepumpe oder einem Wärmetauscher lässt sich die Solaranlage als Grundlastheizung betreiben, die in der Übergangszeit zusätzlich unterstützt wird. Die vollständige Übersicht aller Heizvarianten finden Sie auf der Seite Schwimmbadheizung.

Aufständerung und Montage

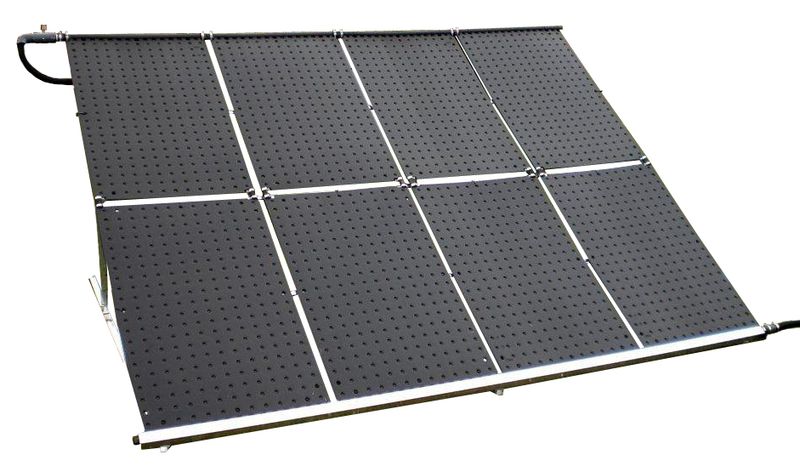

Für die geneigte Montage auf Flachdächern oder Freiflächen bietet OKU Aufständergestelle in verschiedenen Ausführungen und Größen an. Sie richten die Matten optimal zur Sonne aus und steigern dadurch den solaren Ertrag spürbar gegenüber einer flach liegenden Montage. Auf Schräg- und Ziegeldächern werden die Absorber mit dachspezifischen Halterungen befestigt, auf Flachdächern und Wiesenflächen kommen die Gestelle zum Einsatz.

Wichtig ist eine fachgerechte Verrohrung mit ausreichendem Querschnitt sowie eine sinnvolle Verteilung von Vor- und Rücklauf, damit alle Matten gleichmäßig durchströmt werden. Bei FKB planen wir das Absorberfeld passend zu Ihrem Dach, Ihrer Beckengröße und Ihrer vorhandenen Filtertechnik und liefern das komplette Material aufeinander abgestimmt.

Ertrag, Saisonverlängerung und Wirtschaftlichkeit

Eine richtig dimensionierte OKU-Solaranlage hebt die Wassertemperatur an sonnenreichen Tagen um 3 bis 6 °C über das Niveau eines unbeheizten Beckens. Über die gesamte Saison gerechnet verlängert sich die komfortable Badezeit dadurch um vier bis acht Wochen, abhängig von Region, Ausrichtung und Abdeckung. In der Praxis heißt das: Schwimmen bereits ab Mai statt erst ab Ende Juni und ein angenehmes Bad bis weit in den September hinein.

Weil die Sonnenenergie kostenlos zur Verfügung steht, entstehen nach der einmaligen Anschaffung keine laufenden Brennstoffkosten. Die einzige zusätzliche Betriebsenergie ist der ohnehin anfallende Stromverbrauch der Filterpumpe, deren Laufzeit die Solarsteuerung nur bei nutzbarem Wärmegewinn auf den Absorberkreis lenkt. Über eine typische Nutzungsdauer von 15 bis 20 Jahren amortisiert sich die Anlage gegenüber einer rein konventionellen Beheizung meist innerhalb weniger Saisons. Wer die Solaranlage mit einer konsequent genutzten Abdeckung kombiniert, steigert den Ertrag zusätzlich, da weniger der gewonnenen Wärme über Nacht wieder verloren geht.

Standard- und Mediteran-Ausführung

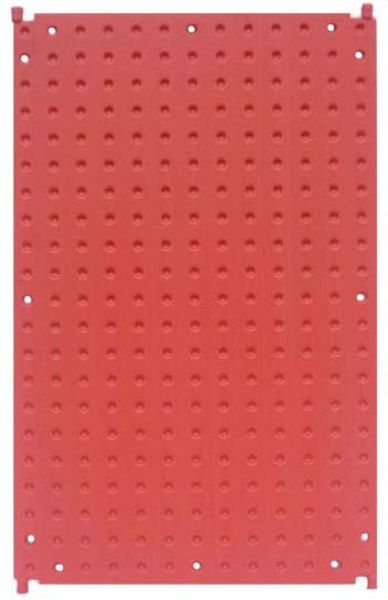

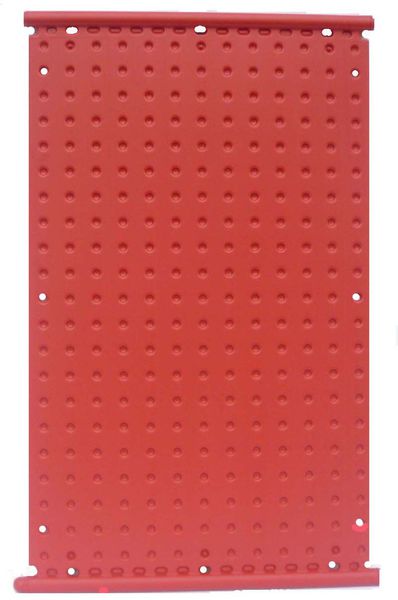

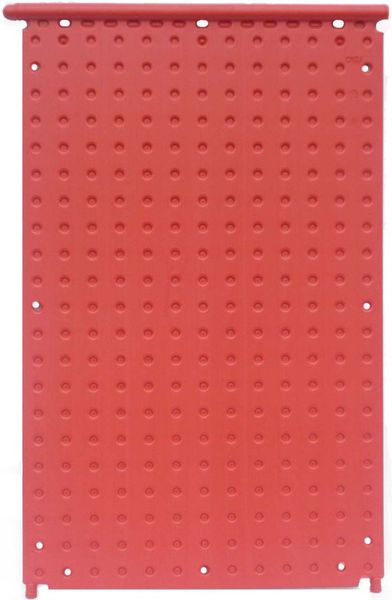

Neben der Standardvariante ist jeder OKU-Absorber auch in der Mediteran-Ausführung erhältlich. Diese Variante ist begehbar ausgelegt und damit besonders robust gegenüber mechanischer Belastung, etwa bei Wartungsarbeiten auf dem Dach. Technisch bleiben Durchflussverhalten, Druckverlust und Wirkungsgrad auf dem hohen Niveau der Baureihe, sodass sich Standard- und Mediteran-Matten innerhalb eines Feldes problemlos kombinieren lassen. Welche Ausführung für Ihr Projekt sinnvoll ist, hängt vor allem von der Zugänglichkeit der Montagefläche und der gewünschten Belastbarkeit ab.
