Wärmetauscher

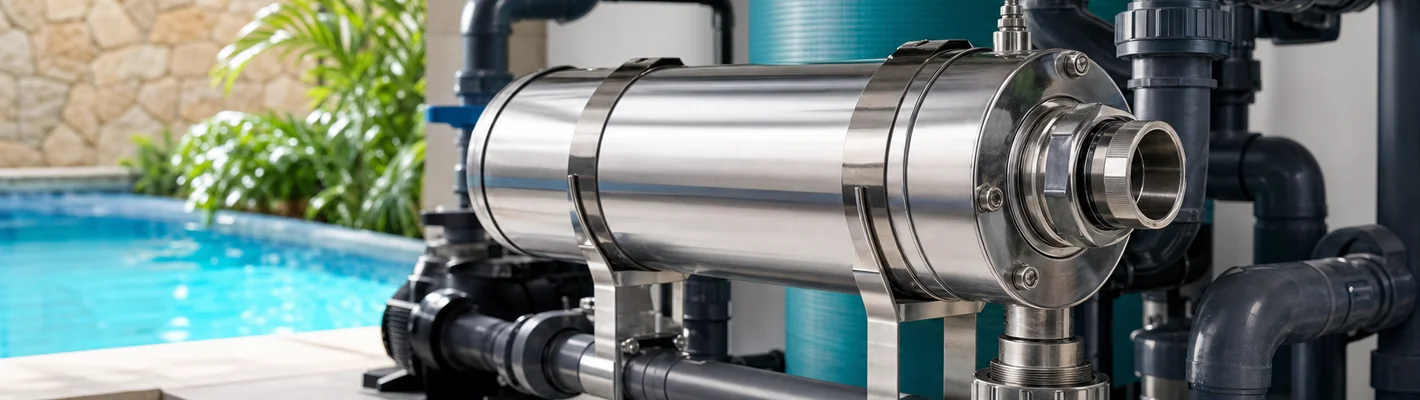

Ein Schwimmbad-Wärmetauscher überträgt die Wärme einer bestehenden Heizungsanlage auf das Beckenwasser. Die Wärme zur Beheizung des Schwimmbadwassers wird dabei von einem vorhandenen Heizsystem bezogen, etwa von einem Heizkessel, einer Wärmepumpe oder von Sonnenkollektoren. Wer ohnehin über eine leistungsfähige Gebäudeheizung verfügt, erwärmt sein Becken auf diesem Weg besonders wirtschaftlich, weil keine zweite Wärmequelle angeschafft werden muss.
Ein Edelstahl-Wärmetauscher verfügt über sehr effektive Wärmeübertragungseigenschaften. Seine Konstruktion ist auf Schwimmbecken ausgelegt, die niedrige Druckabfälle und hohe Übertragungsleistung fordern. Das Heizungswasser fließt über die Primärseite des Wärmetauschers, also über eine Heizwendel oder ein Plattenpaket aus V4A-Edelstahl. Das zu erwärmende Beckenwasser strömt entgegengesetzt durch die Sekundärseite. Dieses Gegenstromprinzip sorgt für eine maximale Temperaturübertragung auf kleinem Bauraum.
Bei FKB beraten wir Sie persönlich, welche Bauart und welche Leistung zu Ihrer Heizung und Ihrem Becken passt. Die folgende Übersicht stellt die drei gängigen Bauarten vor und erklärt anschließend, worauf es bei Auslegung, Montage und Betrieb ankommt. Ein gut ausgelegter Wärmetauscher ist über viele Jahre nahezu wartungsfrei und arbeitet geräuschlos im Technikraum. Da die eigentliche Wärme von der bereits vorhandenen Heizung stammt, fallen weder ein zusätzlicher Aufstellort im Freien noch separate Betriebsgeräusche an, wie sie bei einer Luft-Wärmepumpe entstehen können. Gerade in Kombination mit einer effizienten Gebäudeheizung ist der Wärmetauscher daher oft die unauffälligste und langlebigste Form der Beckenerwärmung.
Bauarten im Überblick
Welche Bauart für welchen Einsatz?
Alle drei Bauarten erfüllen denselben Zweck, setzen aber unterschiedliche Schwerpunkte bei Material, Leistung und Bauraum. Entscheidend für die Wahl sind die verfügbare Heizleistung, die Vorlauftemperatur der Heizung und die Frage, ob salzhaltiges Wasser im Spiel ist.
| Bauart | Material | Geeignet für |
|---|---|---|

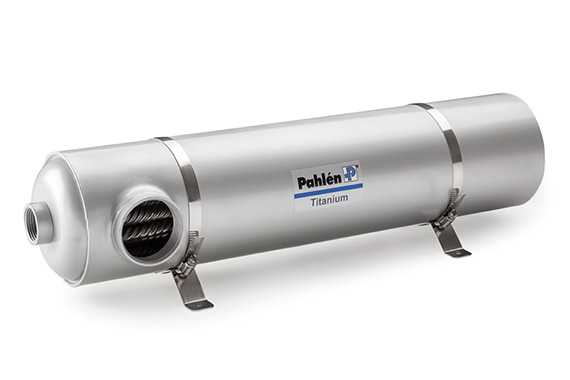

| Edelstahl- und Titanwärmetauscher | V4A-Edelstahl, optional Titan | Hohe Leistung bei niedrigem Druckabfall, Titan bei Salzwasser |

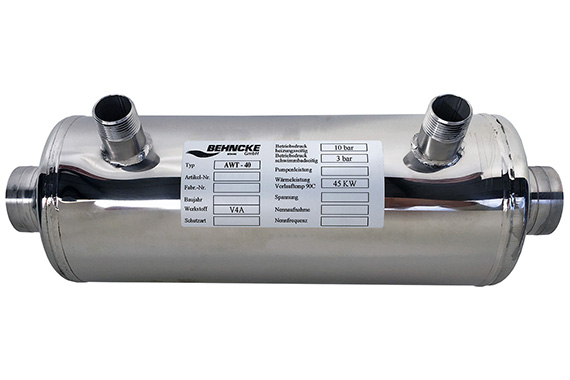

| Rohrbündelwärmetauscher | Edelstahl-Heizwendel | Robuste Bauform für höhere Heizleistungen |

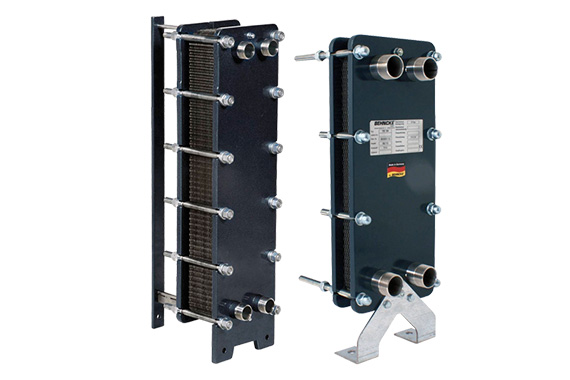

| Plattenwärmetauscher | Verschweißtes Edelstahl-Plattenpaket | Kompakte Lösung mit großer Übertragungsfläche |
Wird eine Salzelektrolyseanlage zur Desinfektion verwendet, muss generell auf einen Titan-Wärmetauscher zurückgegriffen werden. Titan ist deutlich beständiger gegen die Korrosion, die durch das Salz im Schwimmbadwasser hervorgerufen wird. Für moderne Heizungsanlagen, die für Niedrigenergiehäuser ausgelegt sind, gibt es spezielle Niedertemperatur-Wärmetauscher. Sie sind so dimensioniert, dass sie die geringere Vorlauftemperatur dieser Anlagen effektiv nutzen.
Montagevarianten
Wärmetauscher lassen sich je nach Platzangebot vertikal oder horizontal in die Pooltechnik einbinden. Bei einer Montage oberhalb des Wasserspiegels muss eine Rohrschleife installiert werden, um ein Leerlaufen und damit Beschädigungen zu vermeiden.
Vertikale Montage
Horizontale Montage
Anschlüsse
A Vorlauf Heizungskreislauf
B Rücklauf Heizungskreislauf
C Eingang Schwimmbadwasser
D Ausgang Schwimmbadwasser
Auslegung und Betrieb
Bei der Beheizung des Schwimmbads sind die Heizleistung in Kilowatt, die Vorlauftemperatur, die Filterlaufzeit und die gewünschte Wassertemperatur ausschlaggebend. Weiterhin sollte beachtet werden, dass ein Schwimmbecken ohne Abdeckung einen erheblichen Energie- und damit Wärmeverlust zur Folge hat. Eine Abdeckung reduziert den nächtlichen Wärmeverlust deutlich und senkt so die erforderliche Heizleistung. Die Temperatursteuerung des Wärmetauschers erfolgt über die Schwimmbad- oder Heizungssteuerung, sodass Sie die gewünschte Temperatur im Pool jederzeit unter Kontrolle haben.
Vor der Montage halten Sie bitte Rücksprache mit Ihrem Heizungsinstallateur. Achten Sie außerdem auf die Vorrangschaltung gegenüber den vorhandenen Verbrauchern im Heizsystem. Wärmetauscher sind immer frostsicher zu installieren und sollten bei Nichtverwendung von mehr als einem Monat vollständig entleert werden. Die Dosierung von Wasserpflegemitteln muss stets in Fließrichtung erfolgen, und ein Rückstrom ist zuverlässig zu verhindern, damit konzentrierte Pflegemittel nicht in den Wärmetauscher gelangen und das Material angreifen.
Heizleistung richtig dimensionieren
Die benötigte Heizleistung hängt vor allem vom Beckenvolumen, von der gewünschten Wassertemperatur und von der zur Verfügung stehenden Aufheizzeit ab. Als grober Anhaltswert lässt sich festhalten, dass eine Heizleistung von rund 1 kW je 2 bis 3 m³ Beckenwasser ein zügiges Aufheizen ermöglicht. Ein typisches privates Becken mit 30 bis 50 m³ Inhalt wird damit häufig mit 12 bis 18 kW beheizt. Je kürzer die gewünschte Aufheizzeit, desto höher muss die Leistung des Wärmetauschers und der angeschlossenen Heizung ausfallen.
Entscheidend ist, dass der Wärmetauscher zur Vorlauftemperatur der Heizung passt. Eine Gebäudeheizung mit hoher Vorlauftemperatur überträgt mehr Leistung als eine auf niedrige Temperaturen optimierte Niedrigenergieanlage. Ebenso wichtig ist die Filterlaufzeit, denn der Wärmetauscher gibt seine Leistung nur ab, solange die Umwälzpumpe Beckenwasser durch die Sekundärseite fördert. Wird die Laufzeit aus Energiespargründen stark verkürzt, sinkt auch die täglich übertragene Wärmemenge. Eine Abdeckung wirkt hier doppelt: Sie reduziert den Wärmeverlust über Nacht und sorgt dafür, dass die einmal eingebrachte Wärme im Becken bleibt. In der Praxis bestimmen wir die passende Auslegung gemeinsam mit Ihnen, damit Heizung, Wärmetauscher, Pumpe und Steuerung als abgestimmtes System arbeiten und das Becken zuverlässig die Wohlfühltemperatur hält.
Verwandte Themen
Der Wärmetauscher ist eine von mehreren Möglichkeiten der Schwimmbadheizung. Wer keine passende Gebäudeheizung anschließen kann, fährt mit einer Wärmepumpe oder einem Durchlauferhitzer gut. Gern beraten wir Sie zur wirtschaftlichsten Lösung für Ihr Becken.
Fragen & Antworten: Wärmetauscher
-
Was findet man in der Kategorie Wärmetauscher?
In der Kategorie Wärmetauscher finden Sie passende Produkte und Zubehör für den jeweiligen Einsatzbereich. Effizient Schwimmbad heizen: Wärmetauscher aus Edelstahl oder Titan, energiesparend und flexibel einsetzbar. -
Welche Vorteile bietet Wärmetauscher?
Der Nutzen von Wärmetauscher liegt vor allem darin, eine passende Lösung für Einsatzbereich, Technik und vorhandene Anlage auswählen zu können. So lassen sich Funktion, Bedienkomfort und langfristige Zuverlässigkeit verbessern. -
Welche Lösung zur Poolerwärmung bietet Wärmetauscher?
Die Wärme zur Beheizung des Schwimmbadwassers wird von einem bestehenden Heizungssystem (Heizkessel, Wärmepumpe, Sonnenkollektoren) bezogen. -
Welche Steuerungsmöglichkeiten gibt es bei Wärmetauscher?
Die Temperatursteuerung von Heizungswärmetauschern erfolgt über die Schwimmbad- oder Heizungssteuerung.
