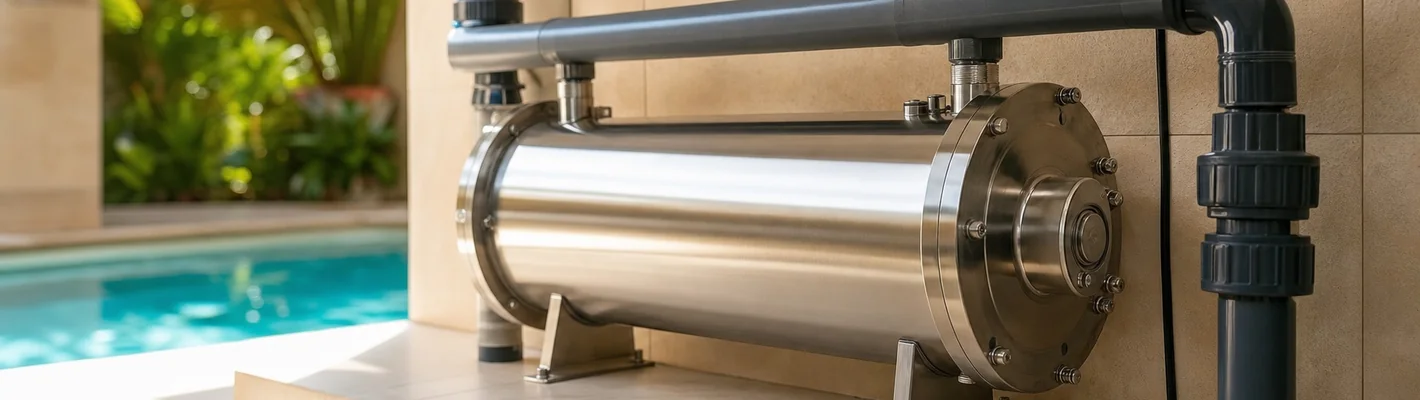

Rohrbündelwärmetauscher

Beckenwasser über die vorhandene Heizung erwärmen

Aufbau und Funktionsprinzip

Ein Rohrbündelwärmetauscher besteht aus einem zylindrischen Gehäuse (Mantel), in dem ein Bündel paralleler Rohre liegt. Durch das Rohrbündel strömt das eine Medium, durch den umgebenden Mantelraum das andere. Beide Kreise sind vollständig voneinander getrennt – die Wärme geht allein über die Rohrwände von einem Medium auf das andere über.

In der typischen Anwendung im Schwimmbad führt der Heizkreis das heiße Wasser von Kessel oder Heizung, während das kühlere Beckenwasser im zweiten Kreis erwärmt wird. Geführt werden die beiden Ströme im Gegenstromprinzip, also in entgegengesetzter Richtung. Das sorgt über die gesamte Länge des Tauschers für eine gleichmäßige Temperaturdifferenz und damit für einen guten Wärmeübergang. Weil sich die Kreise nicht berühren, bleibt das aufbereitete Beckenwasser von der Heizungsanlage getrennt und umgekehrt.

Warum die Materialwahl entscheidend ist

Beckenwasser ist durch die Desinfektion mit Chlor und gegebenenfalls durch Salzelektrolyse aggressiv gegenüber vielen Metallen. Die wasserberührten Bauteile eines Wärmetauschers müssen deshalb dauerhaft korrosionsbeständig sein. Bewährt haben sich zwei Werkstoffe: Titan und hochwertiger Edelstahl (1.4404 / 316L).

Titan ist nahezu uneingeschränkt chlorbeständig und damit die sichere Wahl, insbesondere bei Becken mit Salzelektrolyse, wo der Chloridgehalt höher liegt. Edelstahl ist eine bewährte und wirtschaftliche Lösung für Becken mit normaler Chlordosierung, sofern die Wasserwerte ausgeglichen gehalten werden. Ein Wärmetauscher mit ungeeignetem Werkstoff dagegen würde unter Schwimmbadwasser durch Lochfraß oder Spaltkorrosion vorzeitig undicht. Die Materialfrage behandelt die Seite zu den Edelstahl- und Titanwärmetauschern ausführlicher.

Einbindung in den Wasserkreislauf

Der Wärmetauscher wird auf der Beckenwasserseite an der richtigen Stelle des Kreislaufs eingebunden: nach dem Filter und vor der UV-Anlage. Das gefilterte, saubere Wasser schont den Tauscher und beugt Ablagerungen (Fouling) vor, die den Wärmeübergang verschlechtern würden. Die Chemikaliendosierung erfolgt nach der Heizung, damit die konzentrierte Dosierung die Anlage nicht angreift.

Eingebaut wird der Wärmetauscher in einer Bypass-Schaltung. Über Absperrhähne lässt sich der Beckenwasserstrom geregelt durch den Tauscher oder daran vorbei führen. Das hat zwei Vorteile: Im Sommer oder bei abgeschalteter Heizung kann der Tauscher umgangen werden, und für Wartung oder Austausch ist die Anlage zugänglich, ohne den gesamten Umwälzbetrieb zu unterbrechen. Auf der Heizungsseite regelt in der Regel ein Thermostat oder die Schwimmbadsteuerung über ein Ventil die Wärmezufuhr, bis die gewünschte Beckentemperatur erreicht ist.

Temperaturen und Dimensionierung

Die übertragbare Leistung eines Rohrbündelwärmetauschers hängt von der Temperaturdifferenz zwischen den beiden Kreisen, von der Durchflussmenge und von der Tauscherfläche ab. Auf der Primärseite liefert die Gebäude- oder Kesselheizung üblicherweise eine Vorlauftemperatur im Bereich von etwa 45 bis 55 °C, während das Beckenwasser auf der Sekundärseite auf eine komfortable Badetemperatur von rund 28 bis 32 °C gebracht wird.

Je höher die Vorlauftemperatur des Heizkreises und je größer die Tauscherfläche, desto mehr Leistung lässt sich übertragen. Bei der Auslegung wird die benötigte Heizleistung aus Beckenvolumen, gewünschter Aufheizzeit und den Wärmeverlusten des Beckens ermittelt – eine Beckenabdeckung senkt diese Verluste erheblich und reduziert den Heizbedarf deutlich. Der Wärmetauscher wird so gewählt, dass er diese Leistung bei der verfügbaren Vorlauftemperatur sicher bereitstellt. Eine zu klein gewählte Tauscherfläche verlängert die Aufheizzeit, eine großzügige Auslegung sorgt für Reserven.

Rohrbündel- oder Plattenwärmetauscher?

Für die Beckenwassererwärmung stehen zwei Bauformen zur Wahl. Der Plattenwärmetauscher überträgt die Wärme über ein Paket dünner, profilierter Platten und baut bei gleicher Leistung sehr kompakt. Der Rohrbündelwärmetauscher gilt als besonders robust und unempfindlich, lässt sich gut warten und kommt auch mit höheren Vorlauftemperaturen zurecht, wie sie bei Festbrennstoff- oder Pelletkesseln vorkommen.

Welche Bauform die richtige ist, hängt von der Wärmequelle, dem verfügbaren Platz und dem Beckentyp ab. Eine Gegenüberstellung der Plattenbauweise bietet die Seite zum Plattenwärmetauscher.

Wann sich ein Rohrbündelwärmetauscher anbietet

Ein Wärmetauscher ist immer dann die wirtschaftliche Lösung, wenn bereits eine ausreichend dimensionierte Wärmequelle zur Verfügung steht. Das ist der Fall, wenn das Gebäude über einen leistungsfähigen Heizkessel verfügt, der das Beckenwasser mitversorgen kann, oder wenn eine Solarthermie- oder Holzheizung eingebunden werden soll. Statt zusätzlich in eine eigene Beckenheizung zu investieren, wird die vorhandene Wärme genutzt – das spart Anschaffungskosten und nutzt vorhandene Kapazitäten.

Steht keine geeignete Wärmequelle bereit, ist häufig eine eigenständige Lösung sinnvoller. Einen Überblick über alle Möglichkeiten der Beckenwassererwärmung – von der Wärmepumpe bis zum Durchlauferhitzer – bietet die Übersicht zur Schwimmbadheizung.

Betrieb, Pflege und Lebensdauer

Im laufenden Betrieb ist ein Rohrbündelwärmetauscher wartungsarm. Da er auf der Beckenseite mit gefiltertem Wasser durchströmt wird, halten sich Ablagerungen in Grenzen. Dennoch lohnt sich ein regelmäßiger Blick: Kalk und Belag auf den Rohrwänden verschlechtern den Wärmeübergang und verlängern die Aufheizzeit. Bei Bedarf lässt sich das Rohrbündel reinigen oder entkalken – ein konstruktiver Vorteil dieser Bauform, da die Rohre vergleichsweise gut zugänglich sind.

Voraussetzung für eine lange Lebensdauer ist die ausgewogene Wasserqualität. Werden die Wasserwerte, insbesondere pH-Wert und Desinfektionsmittelgehalt, im empfohlenen Bereich gehalten, arbeitet ein Wärmetauscher aus geeignetem Material über viele Jahre zuverlässig. Aggressive Wasserwerte hingegen beschleunigen Korrosion und Ablagerung. Wer den Tauscher in der Bypass-Schaltung betreibt und im Sommer bei ausreichender Sonneneinstrahlung umgeht, schont das Bauteil zusätzlich und spart Heizenergie.

Auch die Heizungsseite profitiert von sauberem Betrieb: Ein gut entlüfteter Heizkreis und die richtige Durchflussmenge sorgen dafür, dass die volle Leistung ankommt und der Wärmetauscher gleichmäßig durchströmt wird.

Beratung und Auslegung

Für die Auswahl und Auslegung des passenden Wärmetauschers beraten wir Sie gerne. Wir stimmen Bauform, Material und Leistung auf Ihre vorhandene Wärmequelle, das Beckenvolumen und die gewünschte Wassertemperatur ab und planen die hydraulische Einbindung in den Filterkreislauf. Teilen Sie uns dazu am besten die Beckenmaße und Angaben zu Ihrer Heizung mit, dann erstellen wir Ihnen eine fachgerechte Empfehlung und ein passendes, unverbindliches Angebot.
