Wärmetauscher

Effiziente Pool-Beheizung über die vorhandene Heizungsanlage

Funktionsprinzip

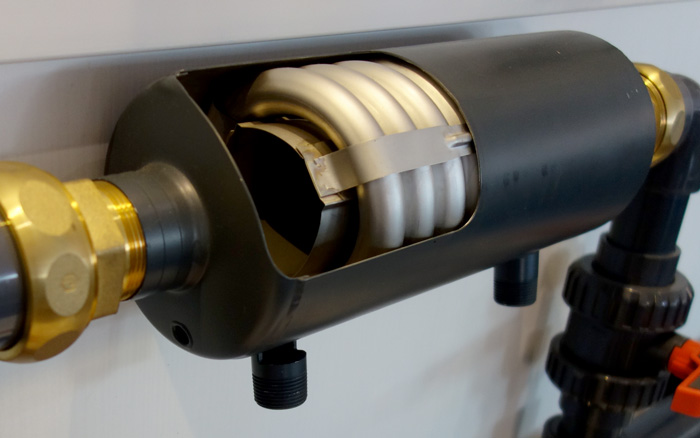

Das Heizungswasser fließt über die Primärseite des Wärmetauschers, die aus einer V4A-Edelstahl- oder Titan-Heizwendel beziehungsweise einem Plattenpaket besteht. Das zu erwärmende Schwimmbadwasser strömt im Gegenstrom durch die Sekundärseite. Dieses Prinzip sorgt für eine maximale Temperaturdifferenz über die gesamte Austauschfläche und damit für eine hohe Effizienz. Bei einer Montage oberhalb des Wasserspiegels muss eine Rohrschleife installiert werden, um ein Leerlaufen und damit Beschädigungen zu vermeiden.

Montage und Anschluss

Vertikale Montage

Stehende Anordnung, platzsparend in der Steigleitung.

Horizontale Montage

Liegende Installation in der waagerechten Rohrführung.

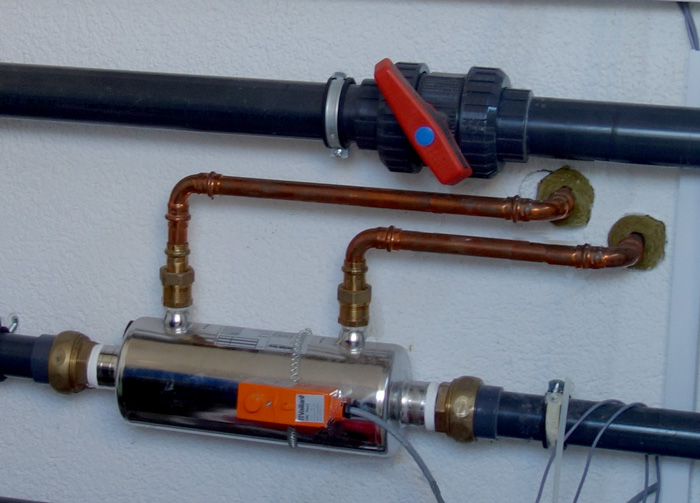

Anschlüsse

A Vorlauf Heizungskreislauf
B Rücklauf Heizungskreislauf
C Eingang Schwimmbadwasser
D Ausgang Schwimmbadwasser

Vor der Montage sollten Sie Rücksprache mit Ihrem Heizungsinstallateur halten und auf die Vorrangschaltung gegenüber den übrigen Verbrauchern achten. Wärmetauscher sind grundsätzlich frostsicher zu installieren und bei längerer Nichtnutzung von mehr als einem Monat vollständig zu entleeren. Die Dosierung von Wasserpflegemitteln muss immer in Fließrichtung erfolgen, ein Rückstrom in den Wärmetauscher ist zuverlässig zu verhindern.

Edelstahl oder Titan?

Die Materialwahl richtet sich nach der eingesetzten Wasserpflege. V4A-Edelstahl ist die wirtschaftliche Standardlösung für chlorgepflegtes Wasser. Wird das Becken über eine Salzelektrolyseanlage betrieben, muss generell ein Titanwärmetauscher verwendet werden, da Titan deutlich beständiger gegen die durch Salz hervorgerufene Korrosion ist.

Auslegung der Heizleistung

Für die richtige Dimensionierung sind Heizleistung in kW, die Vorlauftemperatur der Heizung, die Filterlaufzeit und die gewünschte Wassertemperatur entscheidend. Ein Becken ohne Abdeckung verliert über die Wasseroberfläche erhebliche Energie, daher senkt eine Rollladen- oder Solarabdeckung den Wärmebedarf deutlich. Die folgende Tabelle gibt eine Orientierung für eine Vorlauftemperatur von rund 70 bis 80 °C.

Niedrigere Vorlauftemperaturen, wie sie bei modernen Brennwert- oder Wärmepumpenheizungen üblich sind, erfordern einen entsprechend größer dimensionierten oder speziell als Niedertemperaturwärmetauscher ausgelegten Apparat, um die gewünschte Heizleistung zu erreichen. Im Zweifel ist es sinnvoll, die Leistung lieber etwas größer zu wählen, da ein knapp dimensionierter Wärmetauscher die Wunschtemperatur an kühlen Tagen nur langsam erreicht. Eine fachliche Berechnung anhand Ihrer konkreten Anlagendaten gibt hier letzte Sicherheit.

Wärmequelle und Wirtschaftlichkeit

Der große Vorteil des Wärmetauschers liegt darin, dass er nahezu jede Wärmequelle nutzen kann. Ein vorhandener Gas- oder Ölheizkessel liefert hohe Vorlauftemperaturen und damit sehr schnelle Aufheizzeiten. Eine Haus-Wärmepumpe arbeitet mit niedrigeren Temperaturen, ist im Betrieb aber besonders sparsam. Solarkollektoren liefern an sonnigen Tagen Wärme nahezu kostenlos und eignen sich ideal, um die Grundtemperatur des Beckens umweltfreundlich zu halten. Häufig werden mehrere Quellen kombiniert, etwa Solar zur Grundlast und der Heizkessel zum schnellen Nachheizen.

Damit der Hausgebrauch nicht zu kurz kommt, sorgt eine Vorrangschaltung dafür, dass Heizung und Warmwasser im Gebäude immer Vorrang vor der Beckenheizung haben. Erst wenn diese Verbraucher gedeckt sind, gibt die Steuerung Wärme an den Pool ab. So bleibt der Komfort im Haus erhalten, während das Becken effizient mitbeheizt wird.

Für die Wirtschaftlichkeit ist neben der Wärmequelle vor allem die Reduzierung der Verluste entscheidend. Eine Abdeckung senkt die Verdunstung, die für den größten Teil des Wärmeverlusts verantwortlich ist, um ein Vielfaches. In Kombination mit einer bedarfsgerechten Steuerung und sinnvoll eingestellten Filterlaufzeiten lassen sich die Heizkosten so deutlich reduzieren, ohne auf angenehme Badetemperaturen verzichten zu müssen.
