Rechteckbecken ASCONA

Kunststoff-Segmentbecken aus 50-cm-PE-Raster-Elementen mit Magerbeton-Hinterfüllung und 0,8 mm Folienauskleidung.

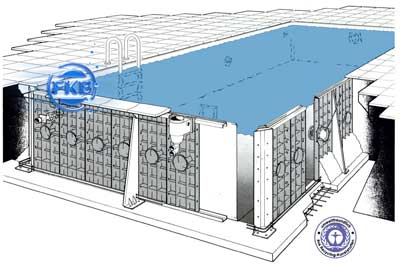

Aufbau und Konstruktion der ASCONA-Raster-Elemente

Jedes Raster-Element ist ein gerippter PE-Block mit 50 cm Breite, etwa 4 cm Wandstärke und 1,50 m Höhe. Das Gewicht von 16 kg ist so gewählt, dass die Elemente ohne Hebezeug von zwei Personen gehandhabt werden können. An den senkrechten Stoßkanten greifen die Elemente in Nut-und-Feder-Geometrie ineinander, sodass zwischen den Segmenten keine Spalten entstehen. Die obere und untere Aufnahme erfolgt über umlaufende, feuerverzinkte Stahl-U-Profile, die mit dem Bodenanker und der späteren Pflasterfläche bündig abschließen.

An den Ecken und an längeren geraden Wand-Strecken sind massive, feuerverzinkte Eck- und Seitenstützen vorgesehen. Diese Stützen werden in das untere U-Profil eingehängt und im oberen Bereich mit der Beckenkrone verschraubt, sodass die Wand auch ohne Hinterfüllung kurzzeitig formstabil steht. Im fertigen Zustand wirkt das System statisch wie eine versteifte PE-Schale, die durch den umlaufenden Magerbeton-Mantel zusätzlich gegen seitliche Erddruck-Lasten gesichert ist.

Für die Einbauteile, also Einlaufdüsen, Skimmer, Unterwasserscheinwerfer und Bodenablaufgitter, bietet das ASCONA-Werk Elemente mit vorgearbeiteten Ausschnittsöffnungen an. Diese vorbereiteten Segmente werden an den jeweiligen Wandpositionen eingesetzt und ersetzen das jeweilige Standard-Element. So entfallen das maßgenaue Sägen vor Ort und der damit verbundene Risiko-Schritt: nachträglich geschnittene Öffnungen in PE-Wänden lassen sich nur schwer wieder dicht verschließen, wenn die Maßzahlen nicht stimmen.

Den oberen Beckenabschluss bildet ein zweites U-Profil, das die Einhängenut für die Folienauskleidung trägt. Hier wird der Foliensack mit dem oberen Rand verklemmt und so gespannt, dass keine Falten auf der senkrechten Wand entstehen. Bei FKB führen wir den Einhängevorgang grundsätzlich bei Außentemperaturen oberhalb von 15 Grad durch, weil sich die PVC-Folie warm besser dehnen lässt und die Endspannung sauber einstellt.

Bodenplatte, Magerbeton und Bauablauf

Die ASCONA-Konstruktion setzt eine plane Stahlbeton-Bodenplatte voraus, die bauseits erstellt wird. FKB empfiehlt eine Plattendicke von mindestens 20 cm bei normalem Baugrund und 25 bis 30 cm bei lehmigem oder torfigem Untergrund. Eine Bewehrung mit Mattenstahl Q188 ist Standard, bei größeren Becken (Längen über 9 m) verwenden wir Q257 mit zusätzlicher Randbewehrung in Kreuzrichtung. Die Bodenplatte muss in Waage gegossen werden, weil die unteren U-Profile auf wenige Millimeter genau aufliegen müssen, damit der Foliensack im Schluss keine Spannungsverteilung-Probleme bekommt.

Nach dem Aufbau der Raster-Wand und vor dem Einlegen der Folie wird der umlaufende Magerbeton-Mantel hergestellt. Bei FKB arbeiten wir mit einem Magerbeton der Festigkeitsklasse C8/10 in einer Stärke von 20 bis 25 cm rund um das Becken. Die Verfüllung erfolgt lagenweise in maximal 50-cm-Hüben, dabei wird das Becken parallel mit Wasser bis zur jeweiligen Hinterfüllungs-Höhe befüllt, sodass der Innendruck den Außendruck ausgleicht und die PE-Wand nicht nach innen ausbaucht.

Die Gesamt-Bauzeit eines ASCONA-Beckens liegt nach FKB-Erfahrung typischerweise bei 4 bis 6 Wochen ab fertiger Bodenplatte. Davon entfallen rund 3 bis 5 Tage auf das Setzen der Raster-Elemente und Stützen, 2 bis 3 Tage auf die Folieninstallation und der Rest auf die schrittweise Hinterfüllung und die Anschluss-Arbeiten an Technik und Beckenrand. Die Witterungsabhängigkeit ist mittel: Bei Dauerregen pausieren wir den Folieneinhang, weil sich Feuchtigkeit zwischen Vlies und Folie nicht mehr austrocknen lässt, was später zu sichtbarem Schimmel hinter der Folie führen könnte.

Folie, Vlies und Wasserführung

Die Folienauskleidung übernimmt die alleinige Wasserdichtungs-Aufgabe. Die PE-Raster-Wand ist konstruktiv nicht wasserdicht, das ist im System bewusst so vorgesehen, weil die Folie sich bei Bedarf nach 12 bis 18 Jahren tauschen lässt, ohne dass die Tragstruktur angetastet werden muss. Bei FKB rechnen wir mit einer durchschnittlichen Folienlebensdauer von 12 bis 15 Jahren für die 0,8-mm-Standardausführung, 15 bis 20 Jahren für die 1,5-mm-Premium-Ausführung. Der Folientausch dauert etwa 2 bis 3 Werktage und kostet je nach Beckengröße einen Bruchteil eines Neubaus.

Die Einbauteile (Skimmer, Einlaufdüsen, Bodenablauf, Scheinwerfer) werden über vormontierte Flanschringe mit der Folie verschraubt. Wichtig: die Flansche müssen mit dem korrekten Drehmoment angezogen werden. Bei FKB nutzen wir kalibrierte Drehmomentschlüssel, weil zu fest angezogene Schrauben den Folienflansch verformen und im Lauf der Jahre an der Dichtung undicht werden lassen können. Diese Disziplin ist einer der häufigsten Unterschiede zwischen einem 20-Jahre-Becken und einem 8-Jahre-Becken.

Praxis-Empfehlungen aus dem FKB-Service

Aus den Service-Daten der vergangenen Jahre lassen sich für ASCONA-Becken einige verlässliche Empfehlungen ableiten. Erstens: Die Wasseraufbereitung sollte mit ausreichend Reserve dimensioniert sein. Bei einem 4 × 8 × 1,5 m Becken (rund 48 m³ Wasservolumen) empfehlen wir eine Filterpumpe mit 8 bis 10 m³/h Leistung, einen Sandfilterkessel mit mindestens 600 mm Innendurchmesser und eine pH- und Chlor-Dosierung mit Schwellwert-geregelter Sonde. Wer am Aufbereitungsbudget spart, bekommt im Lauf der Jahre Algen-Probleme und Folien-Verfärbungen an den Spritzschatten unter den Einlaufdüsen.

Zweitens: Die Beckenkrone (also der obere Rand mit der Folienklemmung) braucht jährliche Aufmerksamkeit. Die UV-Belastung beansprucht die obere 5 bis 10 cm der Folie stärker als die getauchten Bereiche, hier sehen wir nach 8 bis 10 Jahren oft erste Material-Veränderungen. Eine konsequente Pflege mit pH-stabilem Wasser (zwischen 7,0 und 7,4) und freiem Chlor zwischen 0,3 und 0,6 mg/l verlangsamt diesen Prozess deutlich. Wer dauerhaft mit hohem freien Chlor über 1,0 mg/l fährt, beschleunigt den Folien-Verschleiß.

Drittens: Der Wintereinwinterung kommt bei ASCONA besondere Bedeutung zu. Das Becken kann nicht entleert werden, weil die PE-Raster-Wand ohne Wasserlast und Hinterfüllungs-Druck nicht standsicher ist. Stattdessen wird das Wasser etwa 20 bis 30 cm unter die Skimmer-Öffnung abgesenkt, die Leitungen ausgeblasen und mit Schwimmkörpern (Eisdruckpolster) das Einfrier-Volumen aufgenommen. Bei sorgfältiger Einwinterung erreicht ASCONA die volle erwartete Beckenlebensdauer von 25 bis 35 Jahren, bei schludriger Einwinterung sind nach 10 bis 12 Jahren oft kostspielige Folienschäden zu reparieren.
