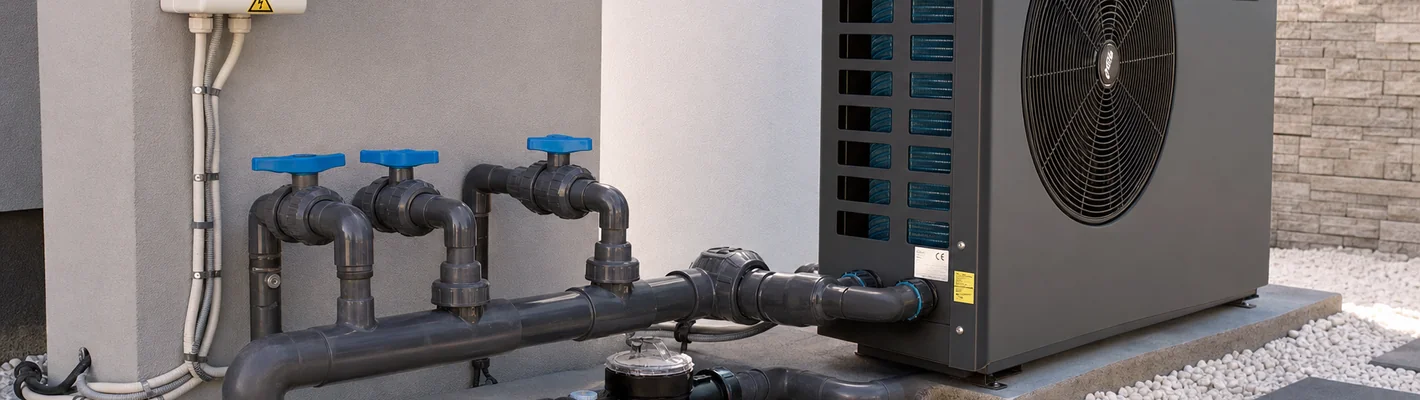

Bypass mit drei Ventilen an einer Pool-Wärmepumpe

Bypass an der Poolwärmepumpe richtig einstellen

Der Bypass ist ein kleines, oft unterschätztes Bauteil, das spürbar über Effizienz und Lebensdauer Ihrer Poolwärmepumpe mitentscheidet. Er regelt, wie viel Wasser tatsächlich durch den Wärmetauscher fließt, und genau dieser Durchfluss ist eine der wichtigsten Stellschrauben bei Störungen. In der Praxis lassen sich die allermeisten Wärmepumpen-Probleme auf zwei Bereiche zurückführen: den Wasserfluss und die Luftführung des Geräts. Rund 80 Prozent aller Störungen entfallen auf diese beiden Themen zusammen, also auf Filter, Bypass, Pumpe, Ventile und Luft im System auf der einen sowie auf Aufstellort, freien Ein- und Ausblas und verstellte Ausblasrichtung auf der anderen Seite. Der Bypass adressiert davon den Wasserfluss-Anteil und ist deshalb der erste Hebel, den Sie kennen und sauber einstellen sollten. Dieser Ratgeber erklärt, wie ein Bypass aufgebaut ist, wofür er gebraucht wird und wie Sie ihn in wenigen Minuten optimal justieren.

Was ist ein Bypass und wozu dient er?

Ein Bypass besteht in der Regel aus drei Ventilen. Zwei davon sitzen in der durchgehenden Hauptleitung, das dritte im Abzweig, der zur Wärmepumpe und wieder zurückführt. Die Aufgabe ist schnell beschrieben: Der Bypass teilt den Wasserstrom auf. Ein Teil fließt durch den Wärmetauscher der Wärmepumpe, der Rest läuft auf der Hauptleitung daran vorbei. Das ist sinnvoll, weil nicht die gesamte Fördermenge der Filterpumpe durch das Gerät muss. Zu viel Durchfluss erzeugt hohen Strömungswiderstand und Geräusche, zu wenig führt zu Fehlern. Wie viel Wasser durch die Wärmepumpe darf, hängt von der Pumpenleistung und vom Filterzustand ab und ist deshalb von Anlage zu Anlage verschieden.

Ein Bypass ist daher keine Spielerei, sondern für Betrieb und Wartung praktisch unverzichtbar. Über ihn lässt sich die Wärmepumpe bei Bedarf komplett vom Wasser trennen und ausbauen, ohne dass der Pool leerläuft. Beim Einbau gilt als Praxisstandard die Reihenfolge Pool, Skimmer und Bodenablauf, Pumpe, Filter, dann die Wärmepumpe und erst danach die Dosierung. Wer eine automatische Chlor- oder Salzdosierung betreibt, sollte hinter der Wärmepumpe ein Rückschlagventil vorsehen, damit aggressive Chemie nicht in den Wärmetauscher zurückwandern kann.

Die drei Ventile verstehen

Für die Einstellung müssen Sie nur wissen, welches Ventil welche Aufgabe hat. Die beiden Ventile in der Hauptleitung, nennen wir sie Ventil 1 und Ventil 3, bestimmen, wie viel Wasser an der Wärmepumpe vorbeifließen darf. Das mittlere Ventil 2 sitzt im Zulauf zur Wärmepumpe und steuert, wie viel Wasser durch das Gerät geht. Im Normalbetrieb sind alle drei Ventile geöffnet, und über ihr Zusammenspiel stellen Sie das richtige Verhältnis ein.

Ein klassischer Montagefehler ist, die Hauptleitung offen zu lassen, aber Ventil 2 geschlossen zu haben. Dann ist die Wärmepumpe praktisch abgeklemmt und bekommt kein Wasser. Genauso häufig sind vertauschte Wasseranschlüsse am Gerät: Ein verwechselter Ein- und Auslass bringt den Wärmetauscher um seine Wirkung. Achten Sie deshalb vor dem ersten Lauf darauf, dass die Fließrichtung mit den Markierungen IN und OUT am Gerät übereinstimmt.

So stellen Sie den Bypass ein

Die eigentliche Einstellung ist mit etwas Geduld schnell erledigt. Lassen Sie zunächst die Filterpumpe laufen und öffnen Sie alle drei Ventile vollständig. Anschließend drosseln Sie das Ventil in der Hauptleitung langsam, sodass mehr Wasser den Weg durch die Wärmepumpe nimmt. Schließen Sie es so weit, bis die Wärmepumpe sicher anspringt und, das ist der entscheidende Richtwert, die Temperaturdifferenz zwischen Wassereinlass und Wasserauslass am Gerät etwa zwei Grad beträgt.

Diese rund zwei Grad sind das Zeichen für einen optimalen Durchfluss. Das Wasser nimmt genug Wärme auf, ohne dass es im Gerät zu heiß wird. Eine deutlich höhere Differenz deutet meist auf zu wenig Durchfluss hin. Drehen Sie das Ventil nicht zu weit zu, sonst fließt zu wenig Wasser und das Gerät meldet einen Durchflussfehler. Nach dem Einstellen lohnt sich ein kurzer Kontrollblick, ob der Lüfter läuft und nach einer Verzögerung der Kompressor zuschaltet. Diese Startverzögerung von typisch rund drei Minuten ist normal und schützt den Kompressor vor zu schnellem Wiedereinschalten. Geben Sie dem Gerät also nach jedem Start ein paar Minuten Zeit, bevor Sie von einem Fehler ausgehen.

Wenn etwas nicht stimmt

Meldet die Wärmepumpe einen Durchfluss- oder No-water-Fehler, ist fast immer zu wenig Wasser im Spiel. Gehen Sie dann der Reihe nach vor: Öffnen Sie zuerst Ventil 2 weiter und drosseln Sie die Hauptleitung etwas stärker, damit mehr Wasser durch das Gerät geleitet wird. Reicht das nicht, ist häufig der Filter die Ursache. Ein verschmutzter Sandfilter oder ein voller Pumpenvorfilter bremst den Durchfluss spürbar. Spülen Sie den Filter gründlich zurück und reinigen Sie den Vorfilter. Auch Luft in der Leitung kann den Strömungswächter auslösen, dann hilft sorgfältiges Entlüften.

Umgekehrt deutet ein sehr lautes Strömungsgeräusch auf zu viel Durchfluss hin. Hier drosseln Sie das Ventil zur Wärmepumpe ein wenig, aber nie so weit, dass ein Flow-Fehler entsteht. Tritt zusätzlich ein Hochdruckfehler auf, steckt meist dieselbe Ursache dahinter: Das Wasser fließt zu langsam und wird im Gerät zu heiß. Prüfen Sie dann ebenfalls Filter, Bypass-Stellung und ob alle Düsen und Hähne geöffnet sind.

Wichtig ist die richtige Reihenfolge bei der Fehlersuche. Klären Sie immer zuerst den Durchfluss über Pumpe, Filter und Bypass, danach die Luftführung am Aufstellort und erst zuletzt die Einstellungen am Display. Arbeiten am Kältekreis und an der Elektrik gehören ausschließlich in die Hand einer Fachkraft. Im Zweifel setzen Sie das Gerät stromlos und nehmen es außer Betrieb.

Bypass und Winterbetrieb

Der Bypass spielt auch beim Einwintern eine wichtige Rolle. Wird die Wärmepumpe für den Winter außer Betrieb genommen, schalten Sie das Gerät zunächst aus und trennen es stromlos. Anschließend lassen Sie das Wasser vollständig ab, lösen die Anschlüsse und entleeren Wärmetauscher und Leitungen restlos. Erst danach öffnen Sie den Bypass, damit sich in den Leitungen kein Wassersack bildet, in dem Restwasser einfrieren und Schaden anrichten könnte.

Lassen Sie eine Wärmepumpe niemals im Stillstand mit Wasser gefüllt stehen, wenn Minusgrade drohen. Gefrierendes Wasser sprengt den Wärmetauscher und führt zum Totalschaden. Es genügt also nicht, nur die Hähne zu schließen, denn das Wasser im Gerät gefriert trotzdem. Halten Sie das Gerät über den Winter trocken und decken Sie es bei Bedarf mit einer luftdurchlässigen Plane ab. Ein korrekt entleertes Gerät und ein geöffneter Bypass sind die einfachste Versicherung gegen teure Frostschäden.

Das Wichtigste in Kürze

Der Bypass aus drei Ventilen teilt das Wasser zwischen Hauptleitung und Wärmepumpe auf und ermöglicht Wartung ohne Poolentleerung.
Rund 80 Prozent aller Störungen betreffen Wasserfluss und Luftführung zusammen, der Bypass ist die zentrale Stellschraube für den Wasserfluss.
Einstellen: alle drei Ventile öffnen, dann die Hauptleitung langsam drosseln, bis die Temperaturdifferenz Ein- und Auslass etwa zwei Grad beträgt.
Flow-Fehler: Ventil 2 öffnen, Filter rückspülen, Vorfilter reinigen, entlüften; bei lautem Strömungsgeräusch den Durchfluss leicht drosseln.
Im Winter Gerät stromlos schalten, vollständig entleeren und Bypass öffnen, niemals mit Wasser gefüllt einfrieren lassen.

Fragen & Antworten: Bypass an der Poolwärmepumpe

Brauche ich überhaupt einen Bypass?
Ja, ein Bypass ist für Poolwärmepumpen praktisch unverzichtbar. Er reguliert den Durchfluss durch den Wärmetauscher und ermöglicht es, das Gerät für Wartung oder Winterbetrieb vom Wasser zu trennen, ohne dass der Pool leerläuft.
Wie stelle ich den Bypass richtig ein?
Lassen Sie die Filterpumpe laufen, öffnen Sie alle drei Ventile und drosseln Sie dann das Ventil in der Hauptleitung langsam, bis die Wärmepumpe anspringt und die Temperaturdifferenz zwischen Ein- und Auslass am Gerät etwa zwei Grad beträgt. Das ist der optimale Durchfluss.
Welches Ventil ist wofür zuständig?
Die beiden Ventile in der Hauptleitung (Ventil 1 und 3) regeln, wie viel Wasser an der Wärmepumpe vorbeifließt. Das mittlere Ventil 2 im Zulauf steuert, wie viel Wasser durch das Gerät geht. Im Normalbetrieb sind alle drei geöffnet.
Sind wirklich alle Störungen Durchflussprobleme?
Nein. Rund 80 Prozent aller Störungen betreffen zusammen den Wasserfluss (Filter, Bypass, Pumpe, Ventile, Luft im System) und die Luftführung (zu wenig Abstand, Laub oder Abdeckung vor dem Lüfter, verstellte Ausblasrichtung). Der Bypass deckt nur den Wasserfluss-Anteil ab. Prüfen Sie deshalb auch den Aufstellort.
Warum meldet meine Wärmepumpe einen Durchflussfehler?
Fast immer fließt zu wenig Wasser durch das Gerät. Öffnen Sie Ventil 2 weiter, drosseln Sie die Hauptleitung etwas stärker, spülen Sie den Filter zurück und reinigen Sie den Vorfilter. Auch Luft in der Leitung kann den Strömungswächter auslösen.
Was bedeuten zwei Grad Temperaturdifferenz?
Die rund zwei Grad zwischen Wassereinlass und -auslass sind das Zeichen für einen optimalen Durchfluss. Das Wasser nimmt genug Wärme auf, ohne im Gerät zu heiß zu werden. Eine deutlich größere Differenz weist meist auf zu wenig Durchfluss hin.
Was ist der häufigste Montagefehler?
Sehr verbreitet ist, die Hauptleitung offen zu lassen, aber Ventil 2 zur Wärmepumpe geschlossen zu haben, dann ist das Gerät praktisch abgeklemmt. Ebenso häufig sind vertauschte Ein- und Auslassanschlüsse am Wärmetauscher.
Kann ich den Bypass zu weit schließen?
Ja. Drosseln Sie das Ventil zur Wärmepumpe nie so weit, dass zu wenig Wasser fließt, sonst löst der Durchflussschutz aus und das Gerät schaltet ab. Ein lautes Strömungsgeräusch deutet dagegen auf zu viel Durchfluss hin.
Wie stelle ich den Bypass im Winter ein?
Zum Einwintern schalten Sie das Gerät stromlos, entleeren die Wärmepumpe vollständig und öffnen anschließend den Bypass, damit sich in den Leitungen kein Wassersack bildet. So kann kein Restwasser im Gerät einfrieren und den Wärmetauscher sprengen. Nur die Hähne zu schließen reicht nicht.
