Pool-Einbauteile: die Übersicht

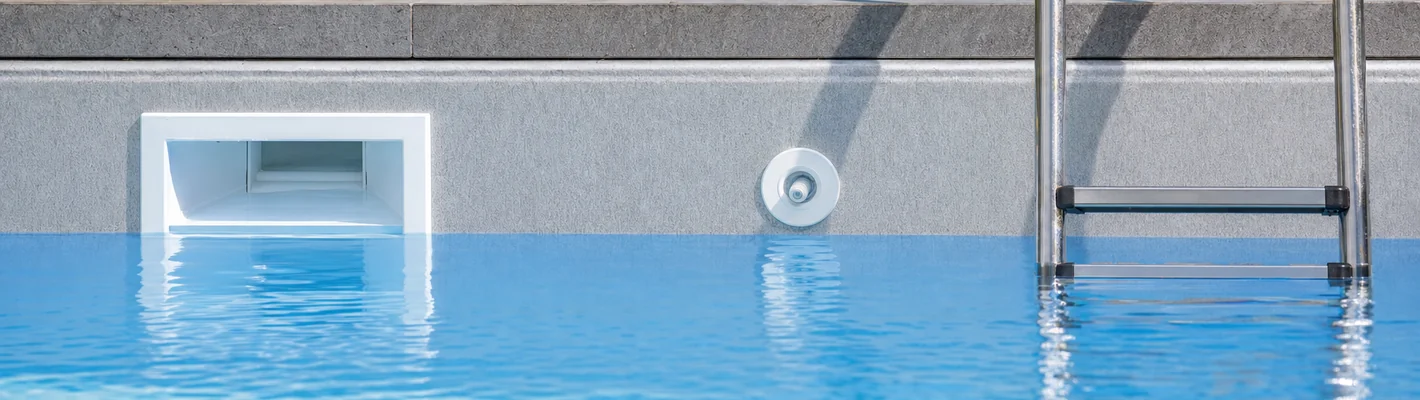

Skimmer, Düsen, Bodenablauf, Scheinwerfer: In jeder Beckenwand stecken zahlreiche Bauteile, die im Verborgenen dafür sorgen, dass das Wasser sauber umgewälzt, gefiltert und desinfiziert wird. Wer einen Pool plant, saniert oder einfach besser verstehen möchte, stößt schnell auf den Begriff Einbauteile. Dieser Ratgeber gibt Ihnen einen verständlichen Überblick: welche Einbauteile es gibt, welche Aufgabe sie erfüllen und worauf es bei Material, Einbau, Elektrik und Überwinterung ankommt.

Was sind Einbauteile überhaupt?

Als Einbauteile bezeichnet man alle wasserführenden Bauteile, die fest in die Beckenwand oder den Beckenboden eingebaut werden und den Wasserkreislauf zwischen Becken und Technikraum herstellen. Sie sind die Schnittstelle zwischen dem Becken und dem Rohrleitungssystem mit Pumpe und Filter. Jedes Einbauteil durchdringt dabei die Beckenwand und muss dauerhaft dicht sein, denn undichte Stellen sind im laufenden Betrieb schwer zu finden und teuer zu sanieren. Grundsätzlich lassen sich Einbauteile in zwei große Gruppen einteilen: solche, die Wasser aus dem Becken abnehmen, und solche, die aufbereitetes Wasser wieder einspeisen. Hinzu kommen Sonderausstattungen wie Gegenstromanlagen, Beleuchtung und Einstiegshilfen.

Wasserabnahme: Skimmer und Bodenablauf

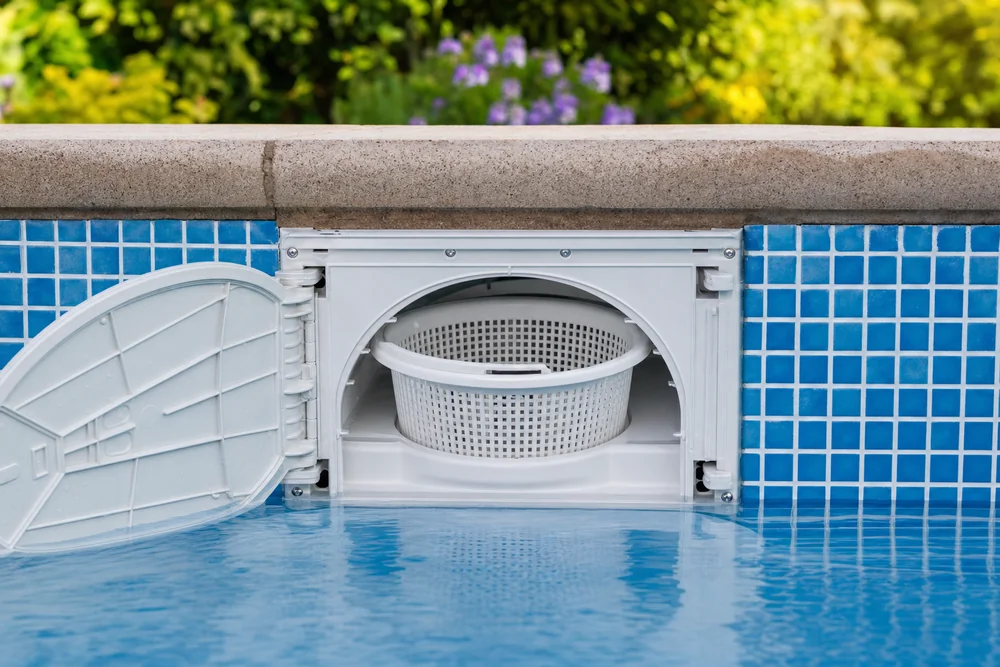

Damit das Wasser zur Pumpe gelangt, braucht es Abnahmestellen. Das wichtigste Element bei den meisten privaten Pools ist der Skimmer. Er nimmt das Oberflächenwasser genau dort ab, wo sich Verunreinigungen wie Blütenstaub, Insekten und Fette sammeln. Ein schwimmender Deckel hält die Eintrittsöffnung etwa 10 bis 20 mm unter der Wasserlinie, das Wasser passiert einen Vorfilterkorb für den groben Schmutz und fließt von dort zur Umwälzpumpe. Wie viele Skimmer ein Becken braucht, hängt von seiner Größe ab: Bis rund 20 m² Wasseroberfläche genügt in der Regel einer, bei 20 bis 40 m² sind zwei sinnvoll, darüber drei oder mehr. Positioniert werden sie idealerweise an der windabgewandten Seite, weil der Schmutz dorthin treibt, mit mindestens 50 cm Abstand zur Ecke.

Die zweite Abnahmestelle ist der Bodenablauf am tiefsten Punkt des Beckens. Er sorgt für eine Durchströmung auch der bodennahen Schichten und ermöglicht das vollständige Entleeren. Wichtig zu wissen: Nicht jeder private Pool besitzt einen Bodenablauf. Viele Folien-, Aufstell- und kleinere Privatbecken funktionieren rein über Skimmer und Einströmdüsen. Ein Bodenablauf ist sinnvoll und verbessert die Durchmischung, ist aber kein Pflichtbauteil für jeden Pool. Wo er verbaut ist, spielt Sicherheit eine zentrale Rolle: Moderne Abläufe sind mit einem speziellen Gitter gegen das Ansaugen und Einklemmen ausgestattet. Die Strömungsgeschwindigkeit am Ablauf bleibt dabei begrenzt (Richtwert maximal 0,5 m/s nach DIN EN 13451-3), und das Gitter lässt sich nur mit Werkzeug entfernen. Bei Becken mit Überlaufrinne übernehmen zusätzlich Rinnenabläufe die Wasserabnahme.

Wassereinspeisung: die Einströmdüsen

Was abgenommen, gefiltert und desinfiziert wurde, muss wieder zurück ins Becken. Das übernehmen die Einströmdüsen, auch Wanddüsen genannt. Sie verteilen das aufbereitete Wasser und erzeugen eine Strömung, die das frische, desinfizierte Wasser im ganzen Becken verteilt. Als Richtwert gelten 2 bis 4 Düsen bis 20 m³ Beckenvolumen und 4 bis 6 Düsen bei 20 bis 50 m³. Damit keine toten Zonen entstehen, in denen das Wasser steht, werden die Düsen möglichst gegenüber den Abnahmestellen angeordnet und meist in Bodennähe eingebaut. Die meisten Düsen sind in der Ausrichtung verstellbar, sodass sich das Strömungsbild an das jeweilige Becken anpassen lässt. Eine ruhige Wasseroberfläche erreicht man mit etwa 0,2 bis 0,4 m/s an der Düse, eine sichtbare Strömung für sportlicheres Schwimmen mit 0,4 bis 0,8 m/s. Wie gut die Umwälzung am Ende funktioniert, hängt eng mit der richtigen Pumpe zusammen, wie unser Ratgeber Poolpumpe richtig auswählen zeigt.

Sonderausstattung: Gegenstrom, Licht und Einstieg

Über die Grundausstattung hinaus gibt es zahlreiche Einbauteile für mehr Komfort. Eine Gegenstromanlage erzeugt eine kräftige Strömung, gegen die man auf der Stelle schwimmen kann, und besitzt dafür meist ein eigenes Pumpenaggregat. Worauf es dabei ankommt, vertieft der Ratgeber Gegenstromanlage: Pumpe vs. Turbine. Unterwasserscheinwerfer, heute fast immer als LED ausgeführt, setzen das Becken abends in Szene. Auch Treppen, Leitern und Handläufe zählen zu den Einbauteilen; sie bestehen im Pool meist aus hochwertigem Edelstahl und unterliegen eigenen Sicherheitsnormen für Abmessungen und Festigkeit.

Elektrik: was im Becken erlaubt ist und was außerhalb gehört

Bei der Beleuchtung ist die Elektrik der entscheidende Sicherheitspunkt. Im Becken selbst arbeiten Pool-Scheinwerfer ausschließlich mit ungefährlicher Schutzkleinspannung, üblicherweise 12 V (SELV), und sind wasserdicht gekapselt nach Schutzart IP68. Netzspannung darf im Becken niemals geführt werden. Damit ist die Sache aber nicht erledigt, denn die 230-V-Seite muss genauso fachgerecht ausgeführt sein. Der Transformator oder LED-Treiber, der die 12 V erzeugt, sowie die zugehörige Verkabelung und der Anschlusskasten gehören grundsätzlich außerhalb des unmittelbaren Wasserbereichs, also außerhalb der definierten Schutzzonen. Der Stromkreis ist mit einem Fehlerstrom-Schutzschalter (RCD/FI, in der Regel 30 mA) abzusichern. Zusätzlich müssen alle metallischen Einbauteile in den Potenzialausgleich eingebunden werden, damit keine gefährlichen Spannungsunterschiede entstehen. Wie das im Detail funktioniert, erklärt der Ratgeber Potentialausgleich für metallische Einbauteile. Diese Arbeiten auf der 230-V-Seite gehören in die Hand einer Elektrofachkraft, die die Vorgaben nach DIN VDE 0100-702 umsetzt.

Material und Einbau, warum beides entscheidend ist

Welches Material für die Einbauteile infrage kommt, richtet sich nach dem Beckentyp. Bei Folienbecken sind Bauteile aus robustem Kunststoff üblich, Edelstahlbecken erhalten passende Teile aus hochwertigem Edelstahl (V4A), und für Kunststoffbecken werden materialgleiche Einbauteile verschweißt. Gerade bei Edelstahl ist die Verarbeitung wichtig: Im chloridhaltigen Poolwasser sollten Edelstahlteile fachgerecht eingeschweißt und nicht einfach verschraubt werden, weil sich sonst in engen Spalten Spaltkorrosion und Lochfraß bilden können. Welche Werkstoffe wofür geeignet sind, vergleicht ausführlich der Ratgeber Einbauteile: Material im Vergleich, und speziell zum Verhalten von Edelstahl im salzhaltigen Wasser informiert Edelstahl im Salzwasserpool. Unabhängig vom Material gilt: Einbauteile werden vor dem Betonieren oder Laminieren in ihrer endgültigen Position fixiert und nach dem Einbau auf Dichtheit geprüft. Eine sorgfältige Abdichtung der Wanddurchführung ist die beste Versicherung gegen spätere Lecks.

Pflege und kleine Wartung im Alltag

Auch im laufenden Betrieb verdienen die Einbauteile etwas Aufmerksamkeit, denn sie sind täglich im Einsatz. Der Vorfilterkorb im Skimmer sollte regelmäßig geleert werden, weil ein voller Korb den Wasserdurchfluss bremst und damit die gesamte Umwälzung schwächt. Die Einströmdüsen lassen sich bei Bedarf nachjustieren, etwa um die Oberflächenströmung zu verbessern oder den Wassertransport in Richtung Skimmer zu lenken. Edelstahlteile wie Leiter und Handläufe danken eine gelegentliche Reinigung mit einem für Edelstahl geeigneten Pflegemittel, das die schützende Oberfläche erhält. Und im laufenden Betrieb lohnt ein prüfender Blick auf alle sichtbaren Einbauteile: Dichtungen, Verschraubungen und Abdeckgitter sollten fest sitzen und unbeschädigt sein. Wer kleine Auffälligkeiten früh bemerkt, vermeidet, dass aus einer losen Schraube später eine aufwendige Reparatur wird.

Frostschutz und Überwinterung der Einbauteile

Für Außenpools ist die Überwinterung der heikelste Punkt bei den Einbauteilen. Stehendes Wasser in Skimmergehäuse, Düsen und Leitungen friert im Winter, dehnt sich aus und kann Gehäuse, Verschraubungen und Rohre sprengen. Solche Frostschäden zählen zu den häufigsten und teuersten Ausfällen an Privatpools. Vor dem ersten Frost gehören die wasserführenden Einbauteile deshalb gezielt geschützt. Üblich ist, den Wasserspiegel unter Skimmer und Einströmdüsen abzusenken, diese Bauteile zu entleeren und die Leitungen entweder leerzublasen oder mit einem geeigneten Frostschutzmittel beziehungsweise mit Eisdruckpolstern zu sichern, die den Ausdehnungsdruck aufnehmen. Skimmerkorb und herausnehmbare Teile lagern Sie frostfrei. Wer das Becken über Winter teilbefüllt lässt, sorgt mit Schwimmkörpern für Druckausgleich an den verbliebenen wasserführenden Stellen. Eine sorgfältige Einwinterung im Herbst spart im Frühjahr aufwendige Reparaturen. Auch die übrige Technik wie eine Poolwärmepumpe braucht ihren eigenen Frostschutz, beschrieben in Poolwärmepumpe winterfest machen.

Das Wichtigste in Kürze

• Einbauteile verbinden das Becken mit Pumpe und Filter und müssen dauerhaft dicht sein.
• Zur Wasserabnahme dient der Skimmer (Oberfläche) und, je nach Beckentyp, ein Bodenablauf am tiefsten Punkt; viele Privatpools kommen ohne Bodenablauf aus.
• Einströmdüsen speisen aufbereitetes Wasser ein und sorgen für eine gute Durchströmung ohne tote Zonen.
• LED-Scheinwerfer arbeiten im Becken mit 12 V Schutzkleinspannung; Trafo, Verkabelung, FI-Schutz und Potenzialausgleich gehören auf der 230-V-Seite außerhalb des Wasserbereichs und in die Hand einer Elektrofachkraft.
• Material nach Beckentyp wählen und Edelstahl im chloridhaltigen Wasser einschweißen statt verschrauben.
• Vor dem Winter Skimmer, Düsen und Leitungen entleeren und gegen Frost sichern, sonst drohen geplatzte Gehäuse und Rohre.
