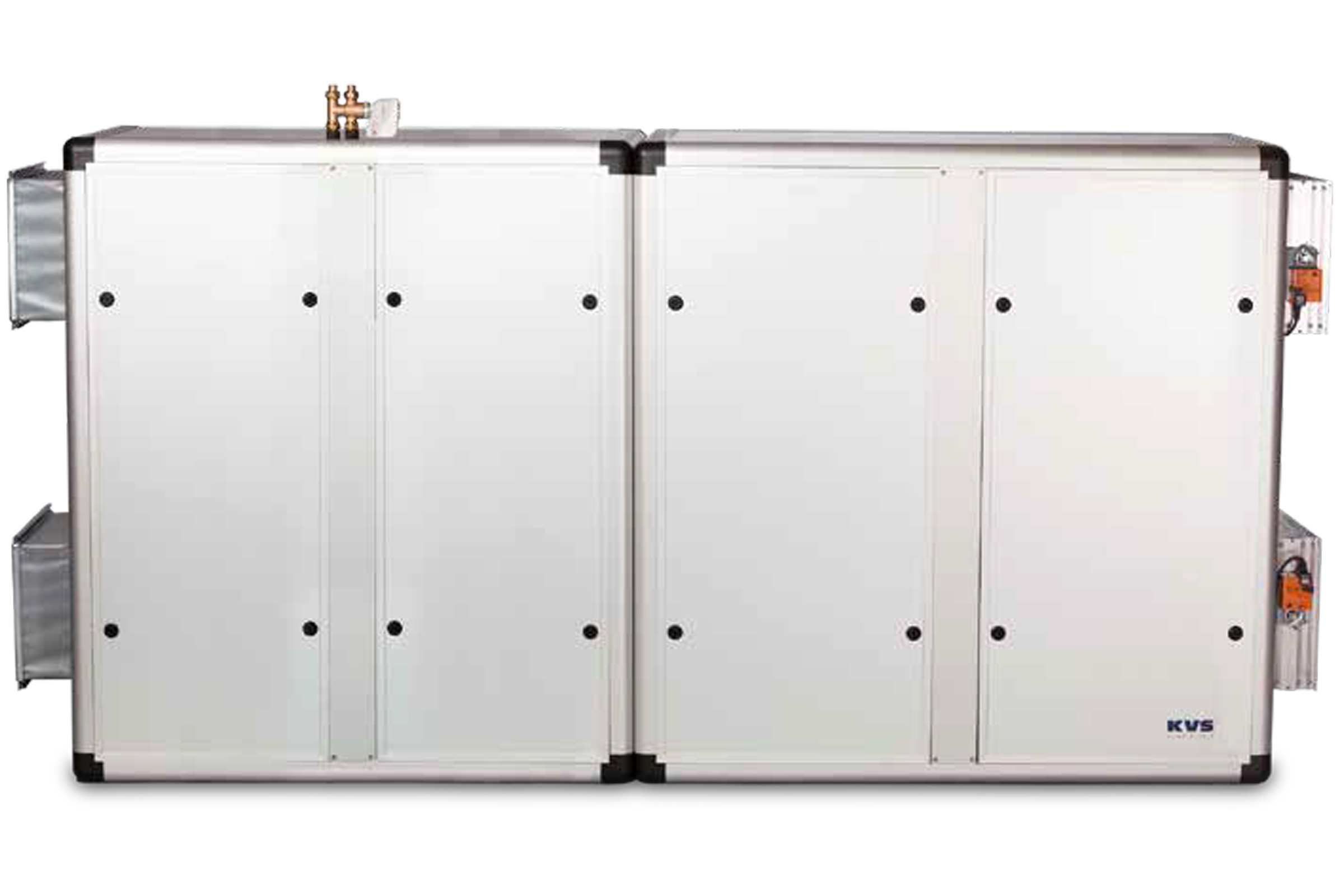

Zentralgerät zur Schwimmbadentfeuchtung KVS® LG-R-Serie
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.

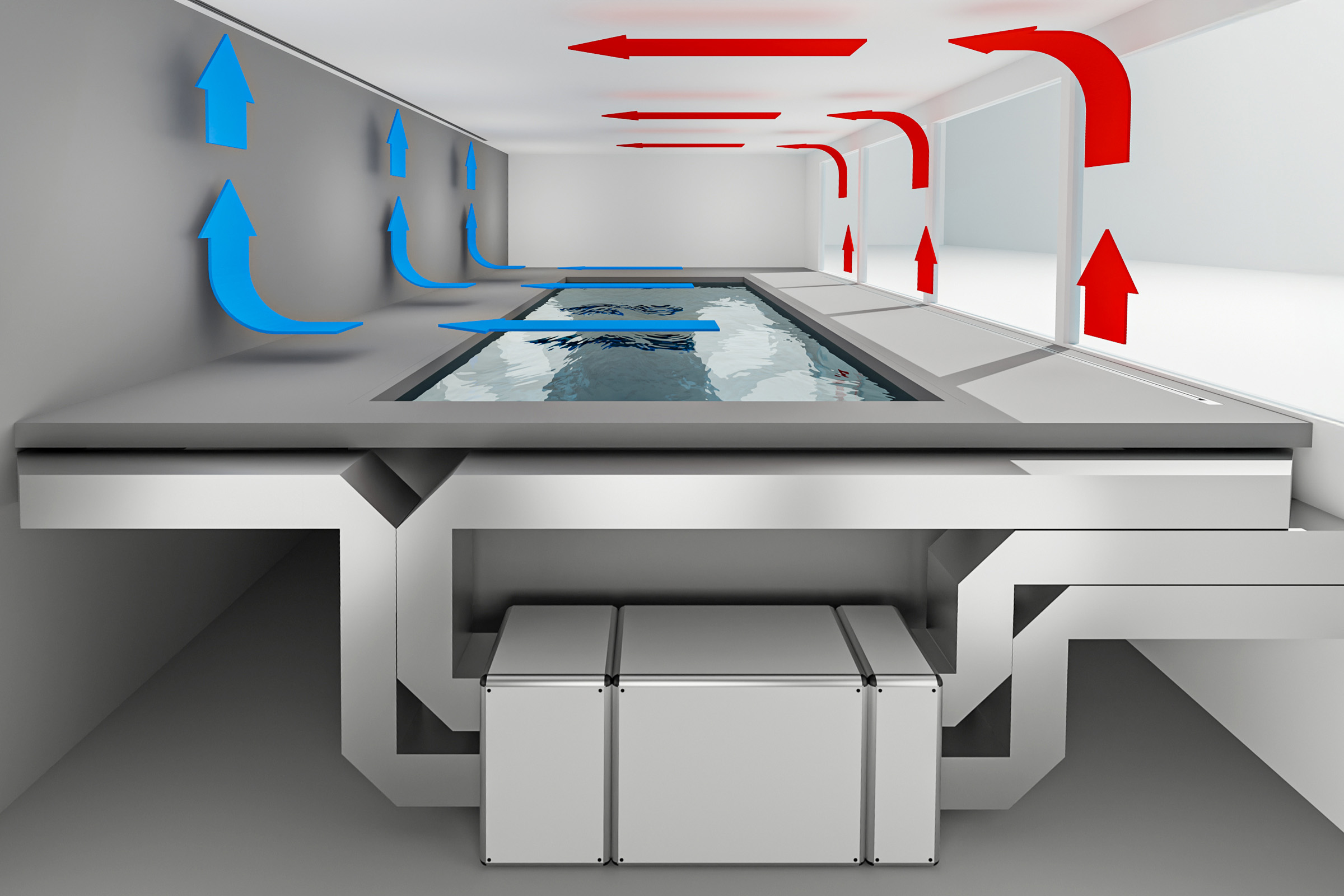

Die KVS® LG-R-Serie umfasst leistungsstarke Zentralgeräte zur Schwimmbadentfeuchtung für große private und gewerbliche Anlagen. Diese Geräte bieten eine vollautomatisierte Luftkonditionierung mit integrierter Entfeuchtung, Frischluftzufuhr und Wärmerückgewinnung. Sie eignen sich ideal für Technikzentralen, in denen hohe Luftmengen verarbeitet und präzise geregelt werden müssen.
Außenluft- / Fortluftbetrieb
Wärmerückgewinnung
UV-C Entkeimung
App-Steuerung
Effizienz und Luftqualität im großen Maßstab
Mit Luftleistungen von bis zu 6.000 m³/h erfüllt die LG-R-Serie höchste Anforderungen an Raumklima, Energieeinsparung und Anlagenverfügbarkeit. Die Geräte sind mit EC-Ventilatoren, Plattenwärmetauschern und einer integrierten Wärmepumpe ausgestattet. Die Steuerung erfolgt über das KVS®-CONTROL System mit Touchscreen – optional auch über KVS®-Connect per App oder Leittechnik-Anbindung.
Der modulare Geräteaufbau ermöglicht eine flexible Integration in neue und bestehende Schwimmhallenprojekte. Alle Komponenten sind für Wartungszwecke komfortabel zugänglich.
Optionen und Ausstattung
Die LG-R-Serie kann individuell erweitert und an die jeweilige Anforderung angepasst werden:
- EC-Ventilatoren für energieeffizienten Betrieb
- Plattenwärmetauscher zur Wärmerückgewinnung
- Heizregister in Elektro- oder PWW-Ausführung
- UV-C-Entkeimungseinheit
- Individuelle Kanalanbindung für Fort- und Außenluft
Der modulare Aufbau mit Inspektionszugängen sorgt für kurze Wartungszeiten und hohe Betriebssicherheit im Dauerbetrieb.
Varianten der LG-R-Serie
Die Baureihe LG-R bietet sieben Modellgrößen, die sich durch Luftleistung und Entfeuchtungsleistung unterscheiden:
- LG-R 1200
- LG-R 1800
- LG-R 2500
- LG-R 3000
- LG-R 4500
- LG-R 6000
Je nach Ausführung können die Geräte individuell konfiguriert und an das Gebäudeleitsystem angebunden werden.
KVS®-Connect - Fernzugriff für Ihre Entfeuchtungstechnik
Mit KVS®-Connect lassen sich kompatible Geräte bequem über Smartphone oder Tablet steuern – auch aus der Ferne.
Die intuitive Benutzeroberfläche ermöglicht die Einsicht von Betriebsdaten, das Setzen von Parametern sowie die Störmeldungsanzeige. Voraussetzung ist die Anbindung an das KVS®-CONTROL System. Die Funktion ist optional verfügbar.
Technische Daten der LG-R-Baureihe
| Technische Daten | LG-R 1200 | LG-R 1800 | LG-R 2500 | LG-R 3000 | LG-R 4500 | LG-R 6000 |
|---|---|---|---|---|---|---|
| Beckengröße (m²) | 30–40 | 40–50 | 50–65 | 70–80 | 90–100 | 120–140 |
| Luft-Nennleistung (min.–max.) (m³/h) | 1200 (1000–1500) | 1800 (1500–2000) | 2500 (2000–2700) | 3000 (2700–3200) | 4500 | 6000 |
| Außenluftanteil max. (%) | 100 | 100 | 100 | 100 | 100 | 100 |
| Entfeuchtungsleistung (kg/h) | 7,6 | 11,4 | 15,9 | 19,1 | 28,6 | 38,2 |
| Zu-/Abluft externer Druckverlust max. (Pa) | 240 | 240 | 280 | 280 | 350 | 350 |
| Ventilator-Leistungsaufnahme (W) | 278 | 373 | 535 | 616 | 1000 | 1360 |
| Rückwärmezahl (%) | 74 | 74 | 74 | 74 | 74 | 74 |
| Einspeisung | AC 230 V 1 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N |
| Gesamtanschlusswert (kW) | 0,7 | 0,9 | 1,2 | 1,3 | 2,1 | 2,8 |
| Zuleitung min. | 3 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 2,5 mm² |
| Vorsicherung (min. Typ C) träge (A) | 1 x 10 | 3 x 10 | 3 x 10 | 3 x 10 | 3 x 16 | 3 x 16 |
| PWW Heizregister (80 °C / 60 °C) (kW) | 11 | 16 | 21 | 25 | 35 | 45 |
| PWW NT Heizregister (50 °C / 40 °C) (kW) | 7 | 10 | 12 | 15 | 21 | 27 |
| Abmessungen L × B × H (mm) | 2400 x 700 x 1350 | 2370 x 790 x 1530 | 2370 x 790 x 1530 | 2570 x 1080 x 1530 | 3160 x 1280 x 1980 | 3400 x 1280 x 1980 |
| Größte Transporteinheit (mm) | 1200 x 700 x 1350 | 1200 x 790 x 1530 | 1200 x 790 x 1530 | 1330 x 1080 x 1530 | 1700 x 1280 x 1980 | 1920 x 1280 x 1980 |
| Die technischen Daten beziehen sich auf: Hallentemperatur 30 °C / Luftfeuchtigkeit 60–80 % / Beckenwassertemperatur 27–28 °C, Außenluft 8 °C / 80 % | ||||||
