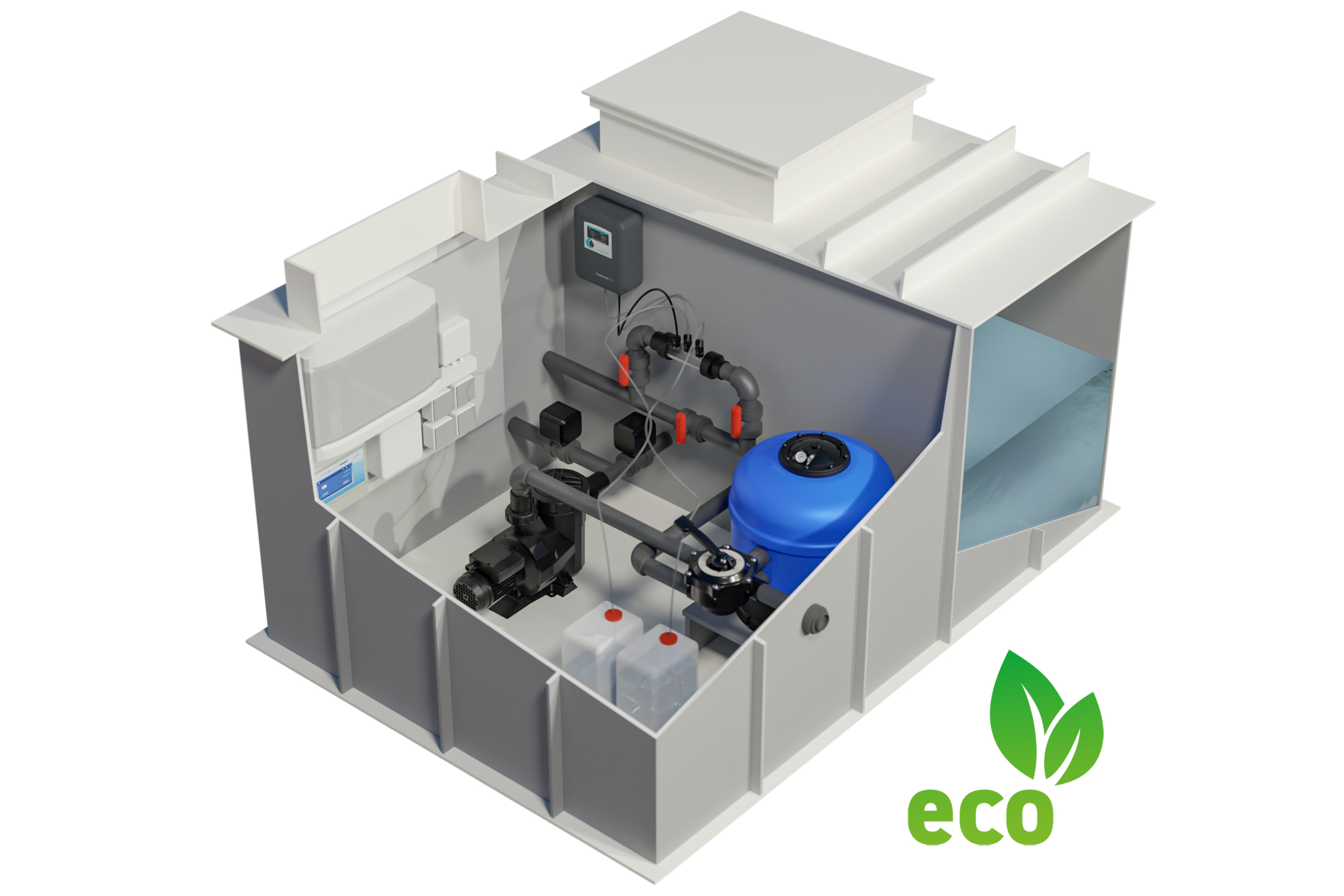

Technikschacht mit ECO Umschaltung für Überlaufbecken
* inkl. MwSt., zzgl. Versandkosten
Gern beraten wir Sie in einem persönlichem Gespräch.
PP Technikschacht - hochwertige Polypropylen Technikschächte für Überlaufbecken inkl. Technik
Vorteile
• Zeitgerechtes Design und beste Qualität
• Top Preis-Leistungs-Verhältnis
• hohe Langlebigkeit
• hochwertige Materialien, modernste Technik und sorgfältige Verarbeitung
• Hygienisch einwandfrei, farbbeständig, glatte, porenfreie Oberfläche, UV-beständig, abriebbeständig
• keine Osmosebildung möglich
Technische Details
• 10 mm Wandstärke, 8 mm Boden
• Komplett verstrebt, verstärkte Kanten
• Farbe Grau oder Sand
• inkl. Lieferung innerhalb Deutschland (außer Inseln)
Technikpakete
Alle Techniksets sind vorinstalliert, verrohrt und verfügen über die notwendige Elektroinstallation. Für den Transport können einzelne Komponenten aus Sicherheitsgründen in Baugruppen zerlegt werden. Mit Hilfe unserer Beschriftung und visualisierten Montageanleitung ist eine Montage denkbar einfach.
Technikpaket ECO 2-4 für Überlaufbecken
Technikpaket B bis 60 m³, Technikpaket C ab 60 m³ Beckeninhalt
Schachtmaß:
Variante B: L 300 cm x B 200 x H 130 cm
Variante C: L 400 cm x B 200 x H 130 cm
Einstiegsmaß 80 x 80 cm
inkl. Verstrebungen und 2 Deckeln
Elektroverteiler
Schneider Elektro-Schaltkasten
Technikpaket 2B
+ Filterbehälter
Platinum II 600 inkl. Filterglas
+ Filterpumpe
Speck Superpump Premium Eco Pro
+ Rinnentanksteuerung & ECO Umschaltung
OSF Pool-Control 45 exclusiv • 2 Motorkugelhähne • Elektrodensatz 5-fach V4A
+ Wassernachspeisung
über Magnetventil
+ Wasseraufbereitung
Bayrol Automatic Cl/pH
+ Verrohrung
im Technikschacht
Technikpaket 3B
+ Filterbehälter
Platinum II 600 inkl. Filterglas
+ Filterpumpe
Speck Superpump Premium Eco Pro
+ Rinnentanksteuerung & ECO Umschaltung
OSF Pool-Control 45 exclusiv • 2 Motorkugelhähne • Elektrodensatz 5-fach V4A
+ Wassernachspeisung
über Magnetventil
+ Wasseraufbereitung
Bayrol Pool Relax Chlor
inkl. pH + Redox
+ Verrohrung
im Technikschacht
Technikpaket 4B
+ Filterbehälter
Platinum II 600 inkl. Filterglas
+ Filterpumpe
Speck Superpump Premium Eco Pro
+ Rinnentanksteuerung & ECO Umschaltung
OSF Pool-Control 45 exclusiv • 2 Motorkugelhähne • Elektrodensatz 5-fach V4A
+ Wassernachspeisung
über Magnetventil
+ Wasseraufbereitung
Bayrol Salt Relax Pro
inkl. pH + Redox + Salz
+ Verrohrung
im Technikschacht
Technikpaket 2C
+ Filterbehälter
Platinum II 750 inkl. Filterglas
+ Filterpumpe
Speck Superpump Premium Eco Pro
+ Rinnentanksteuerung & ECO Umschaltung
OSF Pool-Control 45 exclusiv • 2 Motorkugelhähne • Elektrodensatz 5-fach V4A
+ Wassernachspeisung
über Magnetventil
+ Wasseraufbereitung
Bayrol Automatic Cl/pH
+ Verrohrung
im Technikschacht
Technikpaket 3C
+ Filterbehälter
Platinum II 750 inkl. Filterglas
+ Filterpumpe
Speck Superpump Premium Eco Pro
+ Rinnentanksteuerung & ECO Umschaltung
OSF Pool-Control 45 exclusiv • 2 Motorkugelhähne • Elektrodensatz 5-fach V4A
+ Wassernachspeisung
über Magnetventil
+ Wasseraufbereitung
Bayrol Pool Relax Chlor
inkl. pH + Redox
+ Verrohrung
im Technikschacht
Technikpaket 4C
+ Filterbehälter
Platinum II 750 inkl. Filterglas
+ Filterpumpe
Speck Superpump Premium Eco Pro
+ Rinnentanksteuerung & ECO Umschaltung
OSF Pool-Control 45 exclusiv • 2 Motorkugelhähne • Elektrodensatz 5-fach V4A
+ Wassernachspeisung
über Magnetventil
+ Wasseraufbereitung
Bayrol Salt Relax Pro
inkl. pH + Redox + Salz
+ Verrohrung
im Technikschacht
Filterbehälter Platinum II
Platinum II Sandfilter werden aus glasfaserverstärktem Polyester gefertigt und sind mit einem glänzenden Finish versehen. Die Filterbehälter sind mit seitlichem 6-Wege-Ventil, Düsenkreuz, großem Ablasshahn sowie Polypropylen-Filterfuß ausgestattet. An der oberen Öffnung befindet sich ein neues Flanschsystem, wodurch der Austausch des kompletten Flansches inklusive Gewindestehbolzen möglich wird. Ein leichtes öffnen des schwarzen Deckels ist jederzeit möglich. Platinum II Sandfilter überzeugen durch ein sehr gutes Preis-Leistungs-Verhältnis.
Technische Details
• Blauer Filtertank
• Großer, schwarzer Deckel, mit integriertem Manomter und Entlüftungsventil
• Seitliches 6-Wegeventil mit Klebeanschlüssen
• Saugrohre für hohe Durchflussmengen
| d= 500 mm | d= 600 mm | d= 750 mm | |
|---|---|---|---|
| Filtermedium (Körnung 0,4-0,8 mm) (kg) | 90 | 125 | 300 |
| Filtrationsoberfläche (m²) | 0,19 | 0,28 | 0,44 |
| Betriebsdruck (bar) | 2,5 | 2,5 | 2,5 |
| max. Durchfluß (m³/h) | 12 | 15 | 21 |
| Gewicht (kg) | 16,8 | 19 | 31,8 |
Maße
| Filterdurchmesser | Ventil | A | H | M | N |
|---|---|---|---|---|---|
| 500 mm | 1½" | 525 | 770 | 415 | 290 |
| 600 mm | 1½" | 620 | 805 | 455 | 330 |
| 750 mm | 2" | 785 | 925 | 570 | 340 |
Speck Superpump Premium Eco Pro Filterpumpe
Die Speck Super Pump Premium Eco Pro ist eine Revolution für jeden privaten Schwimmbadbetreiber. Badu Eco vermindert den Energieverbrauch mittels innovativster Motortechnologie und senkt die Betriebskosten nachhaltig, auch die Wasserqualität steigt durch die optimierte Leistungsanpassung. Je niedriger die Motordrehzahl, desto geringer der Energieverbrauch. Statt im Dauerbetrieb auf Höchstdrehzahl können diese Pumpen an jede Betriebsart (z.B. Schwimm- oder Ruhebetrieb, Solarbetrieb, Rückspülung etc.) mit der wirtschaftlich und ökologisch sinnvollsten Leistung/Drehzahl angepasst werden.
Die Pumpe kann im Nachtbetrieb bei niedriger Drehzahl, im Filterbetrieb bei mittlerer Drehzahl und zum Rückspülen mit voller Leistung betrieben werden. Dadurch wird die Filterleistung verbessert und die Reinigungswirkung beim Rückspülen optimal genutzt. Die geräuscharme Bauweise der BADU Eco Touch-Pro ist einer der vielen Vorteile dieser Schwimmbadpumpe.
Voreingestellte Drehzahlen
2830 / 2400 / 2000 min
Die Drehzahlen können manuell am Bedienfeld eingestellt oder über eine eigene Schnittstelle mit externem potentialfreien Kontakt z. B. über Zeitschaltuhr (nicht im Lieferung) angesteuert werden. Alle Drehzahlen können individuell programmiert werden. Die Programmierung erfolgt in 50er Schritten, von 1000 bis 2830 min−1. Ein Display zeigt die hinterlegten Drehzahlen an und ermöglicht eine komfortable Einstellung dieser. Die Pumpen sind selbstansaugend und verfügen über ein korrosionsbeständiges Kunststoffgehäuse.
Leistungsmerkmale
• Effiziente Energieeinsparung durch regelbaren PM-Motor
• 3 unterschiedliche Drehzahlen für optimale Leistung bei jeder Betriebsart
• Drehzahlbereiche individuell programmierbar
• Voreinstellung der gängigen Erfahrungswerte
• Übersichtliches LED-Display zur komfortablen Bedienung
• Durch die potenzialfreien Kontakte können Drehzahlen und Off-Funktion extern angesteuert werden
Technische Daten
| Anschluß Saugseite/Druckseite | Ø 63 / 50 mm Klebemuffe |
|---|---|
| Pumpenleistung | 1 bis 20 m³/h bei 8 mWs |
| Max. Pumpenleistung | 25 m³/h / 15 mWs |
| Geeignet für Pools | von 30m³ - 90m³ |
| Leistungsaufnahme | 0,08 - 1,05 kW |
| Leistungsabgabe | 0,03 - 0,75 kW |
| Nennstrom | max. 6,50 A |
| elektr. Anschluß | 230V 50Hz |
Leistungsdiagramm
Dosieranlagen
Bayrol Salt Relax PRO
Das innovative Premium-Gerät bietet weitere Funktionen und optionale Erweiterungen für eine zuverlässige Salzwasserpflege.
Durch die Optimierung des Wirkungsgrades kommt der Salt Relax PRO mit nur 1,5 g/L Salz aus, um eine perfekte Desinfektion Ihres Poolwassers sicherzustellen. Schon in der Grundausführung bietet das Gerät eine Vielzahl an Optionen, wie zum Beispiel die Steuerung der Filterpumpe oder der Poolbeleuchtung. Die bereits integrierte Temperaturmessung erlaubt das automatische Zuschalten einer Poolheizung.
Mit den optional erhältlichen Zusatzmodulen lassen sich zudem der pH-Wert automatisch regulieren sowie eine genaue Dosierung des Desinfektionsmittels anhand des Redox-Wertes einstellen. Der Salt Relax PRO garantiert perfekte Wasserqualität bei gleichzeitig geringerem Salzgehalt im Wasser.
Bayrol Automatic Cl/pH
Automatische Regelgeräte für private Pools mit einem Volumen von bis zu 90 m3. Der Automatic pH misst und regelt zuverlässig den pH-Wert im Beckenwasser. Der Automatic Cl/pH misst und regelt zusätzlich die sichere Desinfektion des Beckenwassers mit Chloriliquide.
Die integrierte smart & easy Technologie erlaubt ein besonders schnelles und einfaches Bedienen des Gerätes. Sowohl bei Erstinbetriebnahme als auch im regulären Betrieb unterstützt die smart & easy Technologie den Nutzer und führt ihn aktiv durch die notwendigen Einstellungen. Auf Tastendrück öffnet sich das Menü, das den Benutzer aktiv durch die Kalibrierung der Sonden führt. Sollten einmal ein Zweifel am einwandfreien Ablauf der automatischen Poolpflege bestehen kann ein einfacher Selbsttest der verschiedenen Gerätefunktionen durchgeführt werden.
Bayrol Pool Relax Chlor
Automatisches Mess- und Regelsystem für die klassische Wasserdesinfektion mit Chloriliquid Flüssigchlor. Messung und Regelung von pH-Wert und Chlor (Messung über Redox Potential).
Der Pool Relax übernimmt das automatische Messen und Regeln des pH-Werts und der Desinfektion. Mit seinem klaren und eleganten Design fügt sich der Pool Relax nahtlos in das Bild hochwertiger Pools ein. Der hohe technologische Standard und die beispielhafte Qualität sorgen für einen problemlosen und sicheren Betrieb. Durch seinen besonders kompakten Aufbau kann der Pool Relax selbst bei einer ungünstiger Raumsituation eingesetzt werden.
Sicherheitstechnische Angaben in der Bedienungsanleitung und Anleitungsblättern, die dem Schwimmbecken beigefügt sind.
Vor dem Bau und der Benutzung des Schwimmbeckens müssen sämtliche Informationen in der Betriebsanleitung sorgfältig gelesen und verstanden werden. Warnhinweise, Anleitungen und Sicherheitsrichtlinien umfassen einige allgemeine Risiken in Bezug auf Freizeitbeschäftigung im Wasser, sie können jedoch nicht sämtliche Risiken und Gefährdungen in allen Fällen behandeln. Bei jeglicher Aktivität im Wasser wird Vorsicht, gesunder Menschenverstand und gutes Urteilsvermögen walten gelassen. Diese Angaben und Anleitungen müssen für die spätere Nutzung aufbewahrt werden.
Sicherheit von Nichtschwimmern:
• Es ist jederzeit eine ständige, aktive und wachsame Beaufsichtigung schwacher Schwimmer und Nichtschwimmer durch eine sachkundige erwachsene Aufsichtsperson erforderlich (es wird daran erinnert, dass das größte Risiko des Ertrinkens bei Kindern unter 5 Jahren besteht).
• Es wird eine sachkundige erwachsene Person bestimmt, die das Becken überwacht, wenn es benutzt wird.
• Schwache Schwimmer oder Nichtschwimmer sollten persönliche Schutzausrüstung tragen, wenn sie ins Schwimmbecken gehen.
• Wenn das Schwimmbecken nicht benutzt oder überwacht wird, werden sämtliche Spielsachen aus dem Schwimmbecken und seiner Umgebung entfernt, um zu verhindern, dass Kinder davon angezogen werden.
Sicherheitsvorrichtungen:
• Es wird empfohlen, eine Absperrung zu errichten (und sämtliche Türen und Fenster zu sichern, sofern zutreffend), um unberechtigten Zutritt zum Schwimmbecken zu vermeiden.
• Absperrungen, Beckenabdeckungen, Alarmanlagen oder ähnliche Sicherheitsvorrichtungen sind sinnvolle Hilfsmittel, ersetzen jedoch keine ständige und sachkundige Überwachung durch erwachsene Personen.
Sicherheitsausrüstung:
• Es wird empfohlen, Rettungsausrüstung (z. B. einen Rettungsring, Sanikasten) in der Nähe des Beckensaufzubewahren.
• Ein funktionierendes Telefon und eine Liste von Notrufnummern werden in der Nähe des Schwimmbeckens aufbewahrt.
Sichere Nutzung des Schwimmbeckens:
• Sämtliche Nutzer, insbesondere Kinder, werden dazu ermuntert, schwimmen zu lernen.
• Jeder der ein Schwimmbecken benutzt soll Erste Hilfe Maßnahmen (Herz-Lungen-Wiederbelebung) erlernen und diese Kenntnisse regelmäßig auffrischen. Das kann bei einem Notfall einen lebensrettenden Unterschied ausmachen.
• Sämtliche Beckenbenutzer, einschließlich Kinder, anweisen, was in einem Notfall zu tun ist.
• Niemals in flaches Wasser springen. Das kann zu schweren Verletzungen oder zum Tode führen.
• Das Schwimmbecken nicht benutzen, wenn man unter dem Einfluss von Alkohol, Drogen, Betäubungsmitteln, Medikamenten oder anderen Substanzen steht, welche die Fähigkeit zur sicheren Nutzung des Beckens beeinträchtigen können.
• Beckenabdeckungen vor dem Betreten des Schwimmbeckens vollständig von der Wasseroberfläche entfernen, wenn sie verwendet werden.
• Die Nutzer des Schwimmbeckens werden vor durch das Wasser verbreiteten Krankheiten geschützt, indem das Wasser stets aufbereitet und hygienisch unbedenklich gehalten wird. Die Richtlinien zur Wasseraufbereitung in der Gebrauchsanleitung werden zu Rate gezogen und eingehalten.
• Chemikalien (z. B. Produkte für die Wasseraufbereitung, Reinigung oder Desinfektion) außerhalb der Reichweite von Kindern aufbewahren.
• Abnehmbare Leitern sind auf einer waagerechten Fläche anzuordnen.
• Die nachstehenden nachstehenden Sicherheitszeichen müssen verwendet werden:
| Die Zeichen (in Bild B.1a und Bild B.1.b) sind an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
  |
| Es wird empfohlen, das Zeichen (in Bild B.2) an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
 |
