Schwimmhallen Entfeuchtungssystem KVS® LEG-AuFo-R-Serie
ab 33.831,70 €
Schwimmhallen Entfeuchtungssystem KVS® LEG-AuFo-R-Serie
33.831,70 €Zusatzausstattung individuell konfigurieren - ganz nach Ihren Wünschen
Wählen Sie jetzt die Ausstattungsdetails, um Ihr individuelles Entfeuchtungssystem perfekt auf Ihre Anforderungen abzustimmen – für eine Lösung, die so einzigartig ist wie Ihr Projekt.
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.

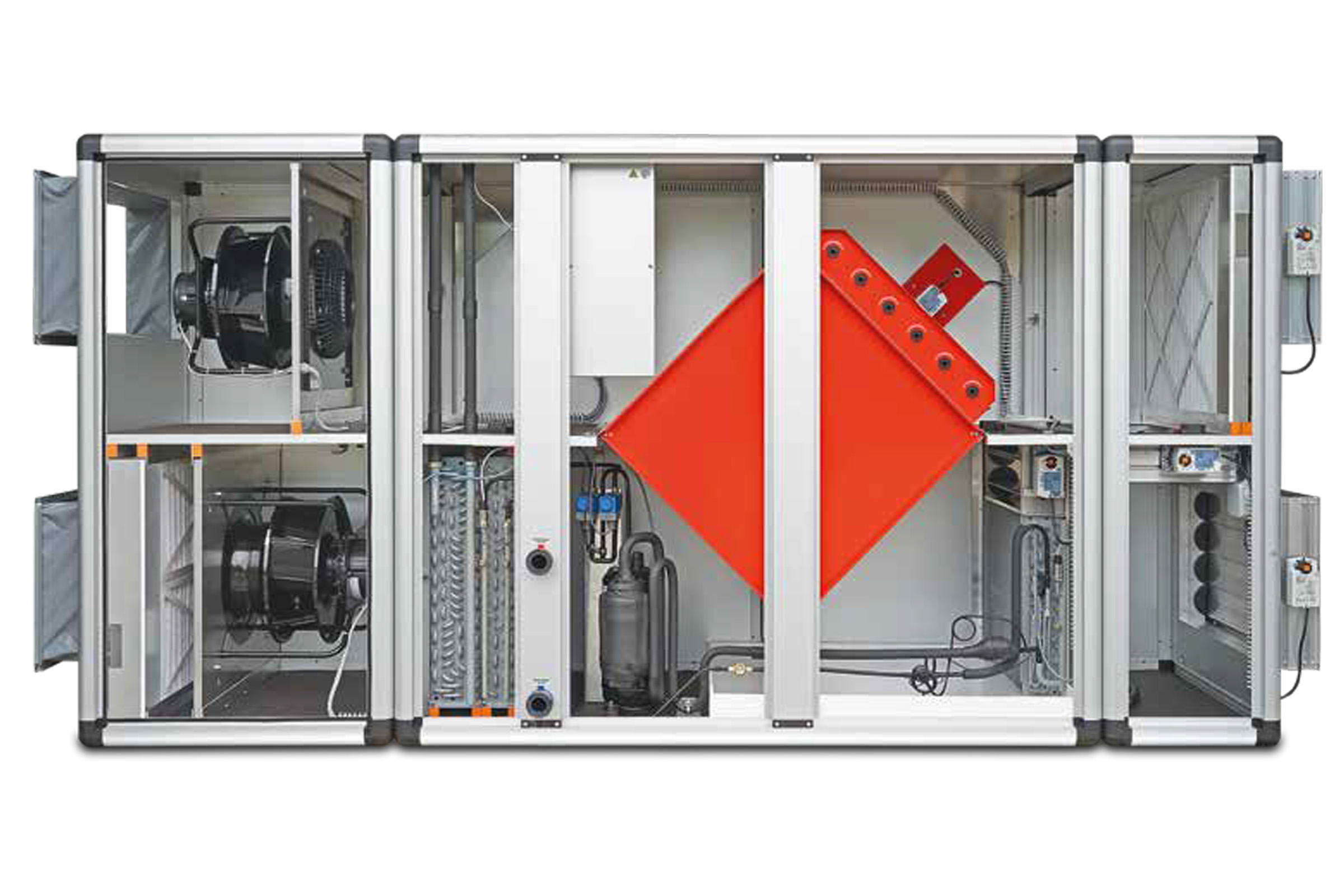

Schwimmhallen Entfeuchtungssystem KVS® LEG-AuFo-R-Serie - Maximale Effizienz und Komfort für Ihr Schwimmbad
Genießen Sie dauerhaft optimale Luftqualität und schützen Sie Ihre Bausubstanz: Das KVS® LEG-AuFo-R Schwimmhallen Entfeuchtungssystem bietet maximale Flexibilität, herausragende Energieeffizienz und eine intelligente Regelungstechnik - ideal für alle, die höchste Ansprüche an Komfort, Hygiene und Betriebskosteneinsparung stellen. Durch einzigartige Modulbauweise, App-gesteuerte Bedienung und effektive Wärmerückgewinnung ist dieses Entfeuchtungssystem eine zukunftssichere Lösung für private und öffentliche Schwimmbäder, Wellness- und Spa-Bereiche.
Vorteile
- Energieeffizient dank bis zu 85 % Wärmerückgewinnung bei Außenluft-/Fortluft-Betrieb
- Modernste EC-Ventilator-Technik - leiser Betrieb und geringer Stromverbrauch
- Platzsparende, wandnahe Aufstellung durch rückseitige Luftanschlüsse
- Optional UV-C Entkeimung für höchste Hygieneansprüche
- Komfortabler Zugriff via KVS®-Connect App - Fernwartung, Statuschecks, Parameteranpassung
- Korrosionsschutz und lange Lebensdauer dank eloxiertem Aluminium und beschichteten Wärmetauschern
Material
Die LEG-AuFo-R-Serie setzt auf hochwertige, langlebige Materialien: Eloxierte Aluminiumprofile bieten Stabilität, die zweischalige Aluminium-Verkleidung mit innenliegender Isolierung optimiert den Schallschutz und minimiert Wärmeverluste. Die Wärmetauscher sind zusätzlich speziell gegen Korrosion beschichtet - ideal für das Einsatzgebiet rund um Schwimmbäder. Flexible Dichtungen sorgen für perfekte Abdichtung in jeder Einbausituation. Alle verbauten Komponenten werden vor Auslieferung individuell geprüft.
Anwendung
Das System eignet sich für Schwimmhallen jeder Größenordnung, Technikräume und für anspruchsvolle Wellness- oder Fitnessbereiche mit erhöhter Luftfeuchte. Relevante Einsatzgebiete sind öffentliche und private Hallenbäder, Spa-Anlagen, Hotelpools, aber auch spezielle Anwendungen in gewerblichen Gebäuden mit Bedarf an Feuchteschutz und Luftqualität. Kunden schätzen insbesondere die Kombination aus einfacher Integration, geringem Wartungsaufwand und modernster App-Anbindung. Die intuitive Bedienoberfläche vereinfacht den Betrieb - auch aus der Ferne per Tablet oder Smartphone.
Technische Daten
| Technische Daten | LEG 36-AuFo-R | LEG 46-AuFo-R | LEG 66-AuFo-R | LEG 36-AuFo-R 3200 | LEG 46-AuFo-R 3200 | LEG 66-AuFo-R 3200 | LEG 86-AuFo-R 3200 |
|---|---|---|---|---|---|---|---|
| Die technischen Daten beziehen sich auf: Hallentemperatur 30 °C / Luftfeuchtigkeit 60-80 % / Beckenwassertemperatur 27-28 °C *Umluft 30 °C / 60 % r.F. **Außenluft a) nach VDI 2089 b) bei +8 °C c) bei -5 °C ***8 °C / 80 % - 28 °C / 60 % |
|||||||
| Beckengröße (m²) | 40-50 | 40-60 | 50-75 | 40-50 | 40-60 | 50-75 | 70-100 |
| Luft-Nennleistung (min.-max.) (m³/h) | 1200 (800-1200) | 1400 (1000-1500) | 1600 (1000-1600) | 3200 (2800-3500) | 3200 (2800-3500) | 3200 (2800-3500) | 3200 (2800-3500) |
| Außenluftanteil max. (%) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Entfeuchtungsleistung* (kg/h) | 4,3-6,1 | 5,3-7,5 | 6,6-9,4 | 4,3-6,1 | 5,3-7,5 | 6,6-9,4 | 10-14,0 |
| Entfeuchtungsleistung a) b) c) ** (kg/h) | 7,6 / 16,2 / 21,1 | 8,9 / 18,7 / 23,9 | 10,2 / 20,8 / 26,5 | 20,4 / 42 / 56 | 20,4 / 43 / 57 | 20,4 / 44 / 58 | 20,4 / 47 / 61 |
| Externer Druckverlust max. (Pa) | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| Ventilator-Leistungsaufnahme (W) | 180 | 230 | 279 | 700 | 700 | 700 | 700 |
| Wärmerückgewinnung an Luft (kW) | 3,6 | 4,7 | 6,0 | 3,6 | 4,7 | 6,0 | 8,6 |
| Rückwärmezahl *** (%) | 74 | 72 | 70 | 72 | 72 | 72 | 72 |
| Einspeisung | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N |
| Gesamtanschlusswert (kW) | 1,3 | 1,8 | 2,2 | 2,3 | 2,7 | 3,1 | 3,4 |
| Zuleitung min. | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 2,5 mm² | 5 x 2,5 mm² |
| Vorsicherung (min. Typ C) träge (A) | 3 x 10 | 3 x 10 | 3 x 10 | 3 x 10 | 3 x 10 | 3 x 16 | 3 x 16 |
| Kompressorleistungsaufnahme (kW) | 0,72 | 1,13 | 1,51 | 0,72 | 1,13 | 1,51 | 1,83 |
| PWW Heizregister (80 °C / 60 °C) (kW) | 10,0 | 11,5 | 12,6 | 32,0 | 32,0 | 32,0 | 32,0 |
| PWW NT Heizregister (50 °C / 40 °C) (kW) | 5,6 | 6,8 | 7,8 | 17,2 | 17,2 | 17,2 | 17,2 |
| Einsatzbereich min. r.F. (% rel.) | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Einsatzbereich max. r.F. (% rel.) | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| Abmessungen L × B × H (mm) | 2500 × 700 × 1350 | 2500 × 700 × 1350 | 2500 × 700 × 1350 | 2820 × 790 × 1530 | 2820 × 790 × 1530 | 2820 × 790 × 1530 | 2820 × 790 × 1530 |
| Größte Transporteinheit (mm) | 1400 × 700 × 1350 | 1400 × 700 × 1350 | 1400 × 700 × 1350 | 1580 × 790 × 1530 | 1580 × 790 × 1530 | 1580 × 790 × 1530 | 1580 × 790 × 1530 |
Außenluft- / Fortluftbetrieb
Wärmerückgewinnung
Beckenwasser-Wärmetauscher
UV-C Entkeimung
App-Steuerung
Optionen und Ausstattung
- KVS®-Connect: Fernzugriff per Smartphone/Tablet
- PWW- oder Elektro-Heizregister
- Rückseitiger Luftanschluss für platzsparende Aufstellung
- Außenluft- und Fortluftführung mit Filtertechnik
- UV-C-Entkeimung für hygienisch saubere Raumluft
Im Standard enthalten sind: Modulbauweise, wartungsfreundliche Komponenten und geräuscharmer Betrieb.
Varianten der LEG-AuFo-R-Serie
Leistungsgrößen für kleine bis große Pools, auch mit 3200 m³/h Luftleistung:
- LEG 36-AuFo-R
- LEG 46-AuFo-R
- LEG 66-AuFo-R
- LEG 36-AuFo-R 3200
- LEG 46-AuFo-R 3200
- LEG 66-AuFo-R 3200
- LEG 86-AuFo-R 3200
KVS®-Connect - Fernzugriff für Ihre Entfeuchtungstechnik
Mit KVS®-Connect lassen sich kompatible Geräte bequem über Smartphone oder Tablet steuern - auch aus der Ferne. Sie erhalten vollen Zugriff auf Betriebsdaten, Parameter und Störmeldungen. So profitieren Sie von maximaler Kontrolle und Komfort im laufenden Betrieb.
Fragen & Antworten zu Schwimmhallen Entfeuchtungssystem KVS® LEG-AuFo-R-Serie
- Für welche Anwendungen ist das LEG-AuFo-R-System geeignet?
Für private oder öffentliche Schwimmhallen, Hotelpools, Wellnessbereiche und Feuchträume mit höchsten Ansprüchen an Luftqualität, Feuchteschutz und Hygiene. - Was ist das Besondere an der Rückluftführung?
Die Luftanschlüsse auf der Geräterückseite erlauben eine besonders platzsparende, wandnahe Aufstellung - perfekt für Technikräume mit wenig Platz. - Wie aufwendig ist die Installation?
Dank Modulbauweise, flexibler Kanalanbindung und werkseitig geprüften Komponenten gelingt die Montage schnell; ein Fachbetrieb wird empfohlen, bei Bestandsanlagen ist Nachrüstung einfach möglich. - Brauche ich einen Fachbetrieb für die Inbetriebnahme?
Ja, die Installation und Inbetriebnahme sollte von einem qualifizierten Fachbetrieb erfolgen, auch zur Einhaltung von Garantie und Sicherheitsvorschriften. - Bietet das System Schutz vor Korrosion durch Badatmosphäre?
Ja, Gehäuse und Wärmetauscher sind speziell beschichtet und auf den rauen Einsatz im Schwimmbad-Klima ausgelegt. - Welche Steuerungsoptionen sind verfügbar?
Neben der KVS®-CONTROL Regelung ist optional die Fernsteuerung über KVS®-Connect App möglich - für mobilen Zugriff, Störmeldungen und Parameteranpassung. - Lässt sich ein Heizregister integrieren?
Ja, sowohl Pumpenwarmwasser- als auch Elektro-Heizregister stehen als Ausstattungsvarianten zur Verfügung. - Eignet sich das System für große Beckenflächen?
Ja, mit Luftleistungen bis 3200 m³/h und Entfeuchtungsleistung bis zu 14 kg/h deckt das System auch große Schwimm- und Hallenbäder ab. - Wie erfolgt die Wartung?
Die Geräte sind wartungsfreundlich konstruiert; regelmäßige Filterchecks und Inspektion der Komponenten sichern langjährigen, störungsfreien Betrieb. - Kann das System nachgerüstet werden?
Ja, Nachrüstung mit weiterem Zubehör oder anderen Steuerungskomponenten ist dank modularer Bauweise problemlos möglich.
Fragen Sie jetzt Ihr individuelles Schwimmhallen Entfeuchtungssystem der LEG-AuFo-R-Serie an und sichern Sie sich dauerhaft optimale Raumluft für Ihr Projekt!
KVS Klimatechnik GmbH
August-Blessing-Str. 5
71282 Hemmingen
www.kvs-klimatechnik.de
