Schaltschrank 400 V für Schwimmbadanlagen mit Attraktion
5.438,94 €
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.

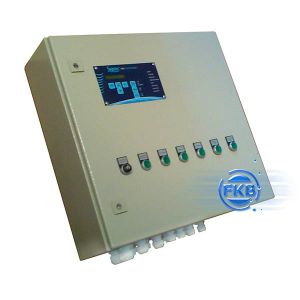

Schaltschrank 400 V für Schwimmbadanlagen mit Attraktion - Zentrale Steuerung für Ihren Pool
Die Verwaltung einer modernen Poolanlage mit diversen Wasserattraktionen erfordert eine präzise und sichere Technik. Dieser individuell konfigurierbare Schaltschrank 400 V bündelt die gesamte Steuerung Ihrer Schwimmbadkomponenten an einem zentralen Ort. Ob Filterzeiten, Heizungsmanagement oder das Schalten von Gegenstromanlagen und Schwallduschen - mit dieser Lösung bedienen Sie Ihre Anlage komfortabel und sicher.
Das System ist speziell für private Schwimmbäder konzipiert, die über eine gehobene Ausstattung verfügen. Statt mehrerer einzelner Steuergeräte erhalten Sie eine anschlussfertige Komplettlösung, die nicht nur die Installation vereinfacht, sondern auch für ein harmonisches Zusammenspiel aller Komponenten sorgt. Durch die VDE-geprüfte Sicherheit und integrierte Schutzschalter genießen Sie Ihr Badevergnügen absolut sorgenfrei.
Produktvorteile im Überblick
- Alles in einem: Zentrale Steuerung für Filter, Heizung, Solar und Wasserattraktionen.
- Individuelle Konfiguration: Der Schaltschrank wird exakt auf die Anforderungen Ihrer Anlage abgestimmt.
- Höchste Sicherheit: Integrierter FI-Schutzschalter, Hauptschalter und separate Absicherung der Verbraucher.
- Komfortable Bedienung: Zeitschaltuhren für Attraktionen und Möglichkeiten zur Fernschaltung.

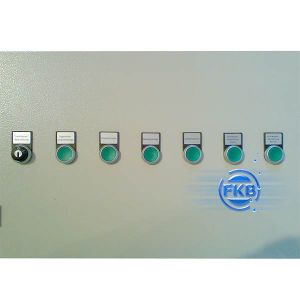

- Kindersicherung: Verbraucher am Becken sind separat über einen Schlüsselschalter abschaltbar.
- Vorbereitet für Erweiterungen: Anschlüsse für Dosiertechnik und diverse Heizsysteme sind bereits vorgesehen.
Anwendungsbereiche und Ausstattung
Dieser Schaltschrank 400 V ist das Herzstück anspruchsvoller Poolanlagen. Er eignet sich hervorragend für Becken, die neben der reinen Wasseraufbereitung auch Wellness-Elemente bieten. Die Steuerung übernimmt das Management einer leistungsstarken Filterpumpe und regelt gleichzeitig die Wassertemperatur - sei es über einen Wärmetauscher, eine Wärmepumpe oder eine Solaranlage (alternativ).

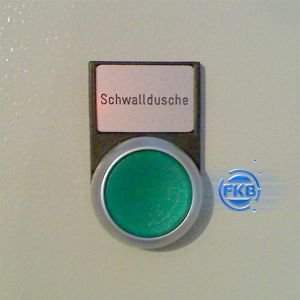

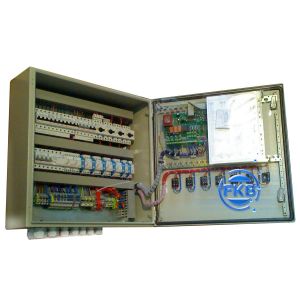

Besonders hervorzuheben ist die integrierte Attraktionssteuerung. Über pneumatische Schaltungen (PN) oder externe Taster können Sie Gegenstromanlagen, Massagepumpen, Schwallduschen oder Luftgebläse direkt vom Beckenrand aus bedienen. Auch die Lichtsteuerung für Becken und Treppen ist integriert. Dank der kompletten elektrischen Absicherung und der anschlussfertigen Klemmleiste ist eine fachgerechte und übersichtliche Verkabelung gewährleistet.
Technische Daten
| Merkmale | Werte / Spezifikation |
|---|---|
| Ausstattung kann je nach individueller Konfiguration variieren. | |
| Spannung | 400 V |
| Heizungssteuerung | max. 18 kW (Durchlauferhitzer / Wärmepumpe) |
| Gegenstromanlage | 1 x 4,0 kW (400 V) mit Zeitschaltung |
| Massagepumpe | 1 x 1,0 kW (400 V) mit Zeitschaltung |
| Schwalldusche | 1 x 3,0 kW (400 V) mit Zeitschaltung |
| Luftgebläse | 1 x 1,0 kW (400 V) mit Zeitschaltung |
| Sicherheit | FI-Schutzschalter, 2 Hauptschalter, VDE-geprüft |
| Sonstige Anschlüsse | Dosiertechnik, Beleuchtung (Becken/Treppe) |
Fragen & Antworten zu Schaltschrank 400 V
- Kann ich den Schaltschrank selbst installieren?
Nein. Da es sich um eine 400 V Anlage handelt, muss die Installation und der Anschluss zwingend durch einen zertifizierten Elektrofachbetrieb erfolgen, um Sicherheit und Gewährleistung zu garantieren. - Ist die Steuerung für eine Solaranlage enthalten?
Ja, die Heizungssteuerung kann optional oder alternativ auch für eine Solaranlage konfiguriert werden. Bitte geben Sie dies bei der Bestellung an. - Welche Attraktionen können gesteuert werden?
Standardmäßig sind Schaltungen für Gegenstromanlagen, Massagepumpen, Schwallduschen, Luftgebläse und Beleuchtung vorgesehen. Die Konfiguration ist anpassbar. - Wie funktioniert die Bedienung der Attraktionen?
Die Attraktionen können über PN-Schaltungen (Pneumatiktaster) oder externe Schalter direkt vom Becken aus oder zeitgesteuert bedient werden. - Kann ich Dosiertechnik anschließen?
Ja, ein Anschluss für automatische Dosiertechnik zur Wasserpflege ist im Schaltschrank vorgesehen und auf die Filterlaufzeiten abgestimmt. - Wie sicher ist der Betrieb der Anlage?
Sehr sicher. Der Schrank ist VDE-geprüft, verfügt über einen FI-Schutzschalter, Hauptschalter und ermöglicht das Abschalten von Beckenverbrauchern per Schlüsselschalter. - Wo sollte der Schaltschrank montiert werden?
Der Schaltschrank sollte in einem trockenen Technikraum, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung, montiert werden. - Ist eine Rückspülautomatik integriert?
Ja, die Steuerung beinhaltet Funktionen für eine Rückspülautomatik, um die Filterreinigung zu automatisieren.
Lassen Sie sich jetzt Ihre individuelle Steuerung konfigurieren und sorgen Sie für maximalen Komfort in Ihrem Pool! Unsere Fachberater unterstützen Sie gerne bei der Planung.
