Raumentfeuchter für Hallenbad KVS® LEG-AuFo
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.

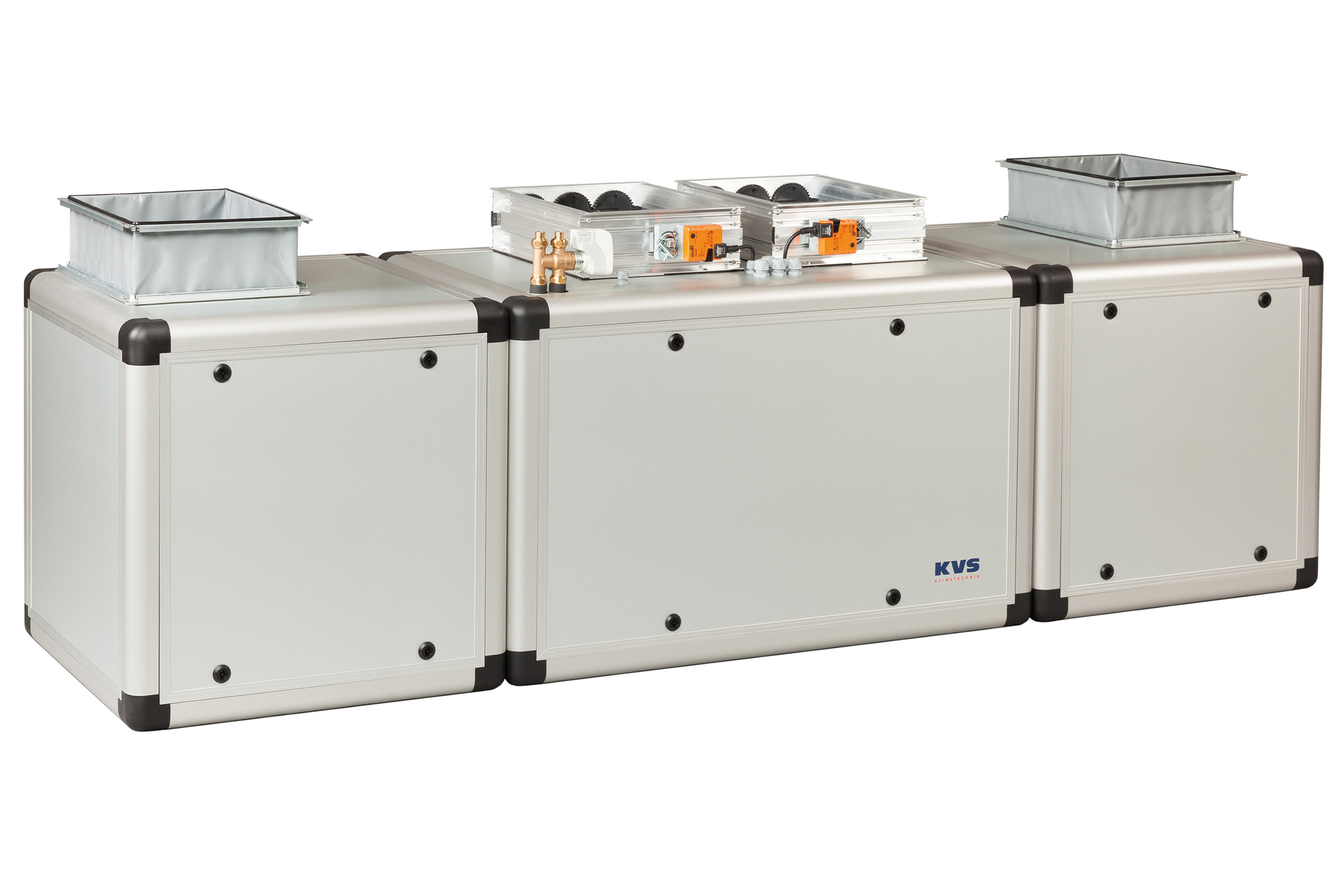

Die Raumentfeuchter für Hallenbad der KVS® LEG-AuFo-Serie sind leistungsstarke Kanalgeräte mit Außenluftführung für Schwimmhallen jeder Größe. Die Geräte kombinieren effiziente Entfeuchtung mit einem gezielten Außenluftanteil zur Verbesserung des Raumklimas. Sie eignen sich besonders für Technikräume oder verdeckte Einbausituationen, bei denen Frischluft gezielt zugeführt und feuchte Luft effektiv abgeführt werden soll.
Außenluft- / Fortluftbetrieb
Wärmerückgewinnung
Beckenwasser-Wärmetauscher
UV-C Entkeimung
App-Steuerung

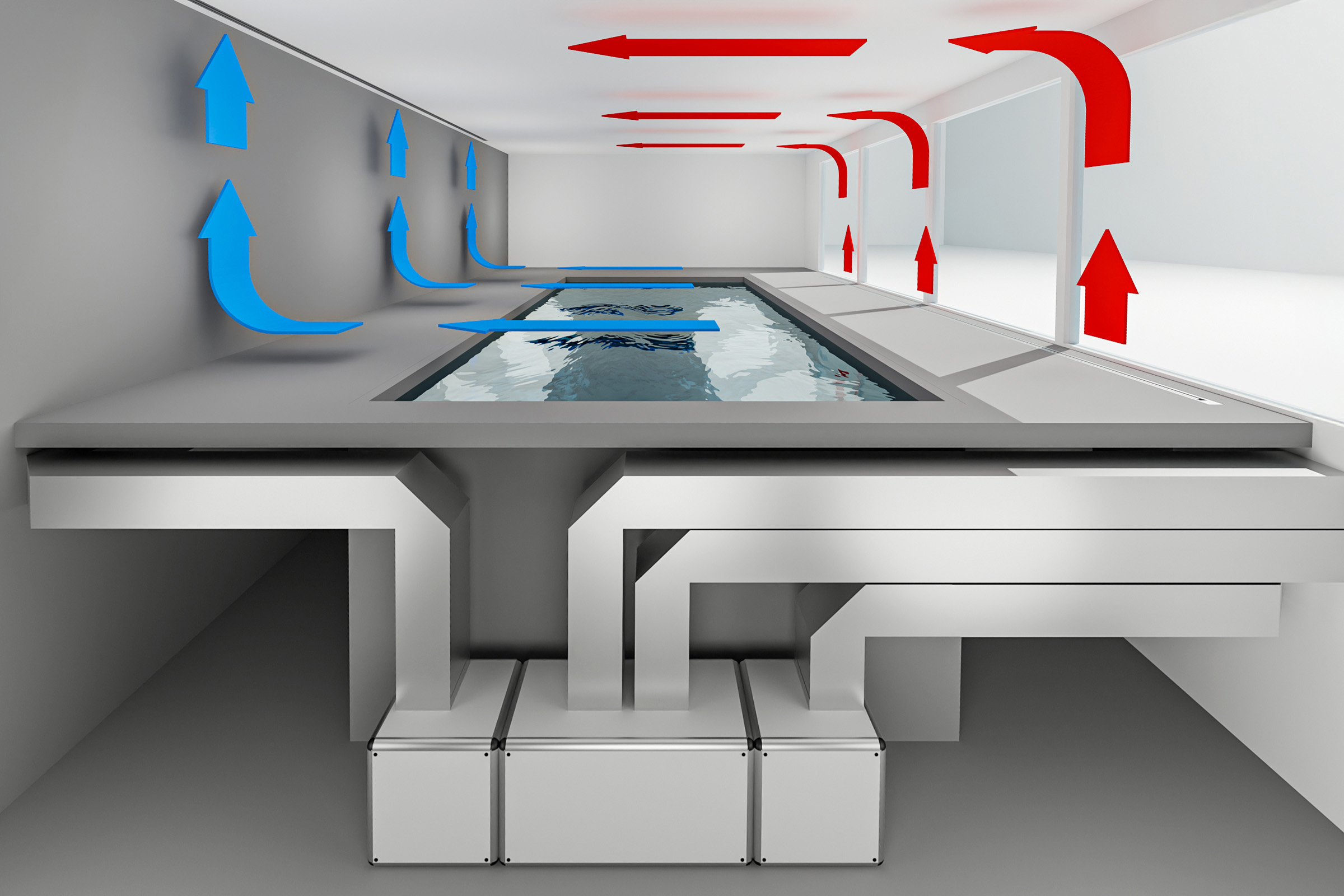

Kanalgeräte mit Außenluftanbindung
Die LEG-AuFo-Serie arbeitet mit prozessorbasierter Steuerung, korrosionsgeschützten Wärmetauschern und besonders leisen EC-Ventilatoren. Über die KVS®-CONTROL Regelung mit Touchscreen kann die Anlage intuitiv bedient werden – optional auch per KVS®-Connect App. Durch die aktive Einbindung von Außenluft lassen sich Temperatur, Luftfeuchtigkeit und Frischluftqualität in der Schwimmhalle optimal regeln.
Dank einer modularen Ausführung ist die Serie LEG-AuFo ideal für individuelle Lüftungskonzepte. Varianten mit erhöhter Luftleistung (2800 m³/h) stehen ebenfalls zur Verfügung und bieten mehr Flexibilität bei der Planung.
Optionen und Ausstattung
Auch diese Baureihe lässt sich umfangreich konfigurieren:
- KVS®-Connect: Fernzugriff via Smartphone oder Tablet
- Elektro- oder Warmwasser-Heizregister (PWW)
- Anschlüsse für Frischluftzufuhr und Fortluftführung
- Außenluftmodul mit Filter- und Wetterschutzsystem
- UV-C-Entkeimung zur Luftdesinfektion
Die kompakten Kanalgeräte sind für den Einbau in Technikräumen oder Zwischendecken konzipiert und lassen sich einfach warten und flexibel anschließen.
Varianten der LEG-AuFo-Serie
Für verschiedene Beckengrößen und Luftkonzepte stehen folgende Modelle zur Verfügung:
- LEG 36-AuFo
- LEG 46-AuFo
- LEG 66-AuFo
- LEG 86-AuFo
- LEG 36-AuFo 2800
- LEG 46-AuFo 2800
- LEG 66-AuFo 2800
- LEG 86-AuFo 2800
Die Geräte bieten je nach Variante unterschiedliche Luftmengen und Entfeuchtungsleistungen – bei gleichbleibend hoher Energieeffizienz und Systemintegration.
KVS®-Connect - Fernzugriff für Ihre Entfeuchtungstechnik
Mit KVS®-Connect lassen sich kompatible Geräte bequem über Smartphone oder Tablet steuern – auch aus der Ferne.
Die intuitive Benutzeroberfläche ermöglicht die Einsicht von Betriebsdaten, das Setzen von Parametern sowie die Störmeldungsanzeige. Voraussetzung ist die Anbindung an das KVS®-CONTROL System. Die Funktion ist optional verfügbar.
Technische Daten der LEG-AuFo-Baureihe
| Technische Daten | LEG 36-AuFo | LEG 46-AuFo | LEG 66-AuFo | LEG 86-AuFo | LEG 36-AuFo 2800 | LEG 46-AuFo 2800 | LEG 66-AuFo 2800 | LEG 86-AuFo 2800 |
|---|---|---|---|---|---|---|---|---|
| Beckengröße (m²) | 30–45 | 40–55 | 50–70 | 65–85 | 30–45 | 40–55 | 50–70 | 65–85 |
| Entfeuchtungsleistung * | 4–5,8 | 5–7,2 | 6,3–9,0 | 7,8–11,3 | 4–5,8 | 5–7,2 | 6,3–9,0 | 7,8–11,3 |
| Luft-Nennleistung (min.–max.) (m³/h) | 1000 (800–1200) | 1200 (1000–1500) | 1800 (1500–2000) | 2300 (2000–2600) | 2800 (2000–3000) | 2800 (2000–3000) | 2800 (2000–3000) | 2800 (2000–3000) |
| Außenluftanteil max. (%) | 10–20 | 10–20 | 10–20 | 10–20 | 10–20 | 10–20 | 10–20 | 10–20 |
| Externer Druckverlust max. (Pa) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Ventilator-Leistungsaufnahme (W) | 138 | 165 | 277 | 420 | 426 | 426 | 426 | 426 |
| Wärmerückgewinnung an Luft (kW) | 3,9 | 4,9 | 7,2 | 10,0 | 6,0 | 8,2 | 9,4 | 12,0 |
| Kompressorleistungsaufnahme (kW) | 1,13 | 1,51 | 1,83 | 2,30 | 1,13 | 1,51 | 1,83 | 2,30 |
| Einspeisung | AC 230 V 1 N | AC 230 V 1 N | AC 400 V 3 N | AC 400 V 3 N | AC 230 V 1 N | AC 230 V 1 N | AC 400 V 3 N | AC 400 V 3 N |
| Gesamtanschlusswert (kW) | 1,6 | 2,0 | 2,4 | 2,8 | 1,7 | 2,1 | 2,4 | 2,8 |
| Zuleitung min. | 3 x 1,5 mm² | 3 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 3 x 1,5 mm² | 3 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² |
| Vorsicherung (min. Typ C) träge (A) | 1 x 16 | 1 x 16 | 3 x 10 | 3 x 10 | 1 x 16 | 1 x 16 | 3 x 10 | 3 x 10 |
| PWW Heizregister (80 °C / 60 °C) (kW) | 10,0 | 11,5 | 15,7 | 19,2 | 28,0 | 28,0 | 28,0 | 28,0 |
| PWW NT Heizregister (50 °C / 40 °C) (kW) | 5,6 | 6,8 | 9,4 | 11,4 | 15,1 | 15,1 | 15,1 | 15,1 |
| Einsatzbereich (min. r.F. °C / %) | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 |
| Einsatzbereich (max. r.F. °C / %) | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 |
| Abmessungen L × B × H (mm) | 1350 x 700 x 700 | 1350 x 700 x 700 | 1750 x 790 x 790 | 1750 x 790 x 790 | 2140 x 790 x 790 | 2140 x 790 x 790 | 2140 x 790 x 790 | 2140 x 790 x 790 |
| Größte Transporteinheit (mm) | 1350 x 700 x 700 | 1350 x 700 x 700 | 1750 x 790 x 790 | 1750 x 790 x 790 | 1350 x 790 x 790 | 1350 x 790 x 790 | 1350 x 790 x 790 | 1350 x 790 x 790 |
| Die technischen Daten beziehen sich auf: Hallentemperatur 30 °C / Luftfeuchtigkeit 60–80 % / Beckenwassertemperatur 27–28 °C | ||||||||
