KVS TGW-Serie Schwimmbadlüftung mit Wärmerückgewinnung
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.

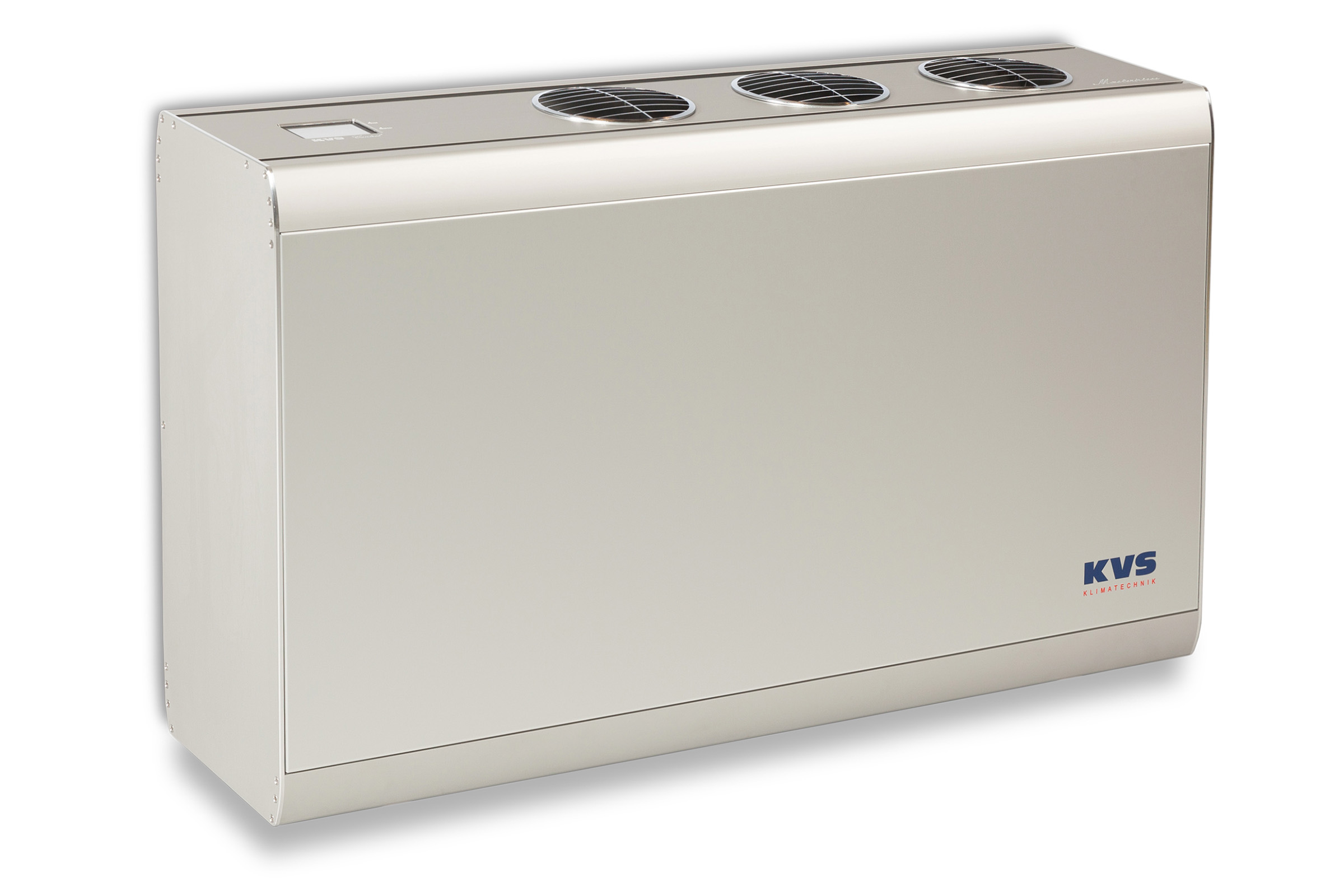

Die KVS® Schwimmbadlüftungsanlagen der Baureihe TGW sind speziell für die Wandmontage in Schwimmhallen konzipiert. Als platzsparende Lösung mit dezentem Erscheinungsbild fügen sich die Geräte harmonisch in nahezu jedes Schwimmbadambiente ein. Die Kombination aus effizienter Schwimmbadentfeuchtung, moderner Wärmerückgewinnung und leiser Betriebsweise macht die TGW-Serie zur idealen Wahl für private Pools und kompakte Wellnessbereiche. Das elegante Aluminiumgehäuse sowie die intuitive KVS®-CONTROL Regelung mit Farb-Touchscreen unterstreichen den hochwertigen Charakter dieser Geräteklasse.

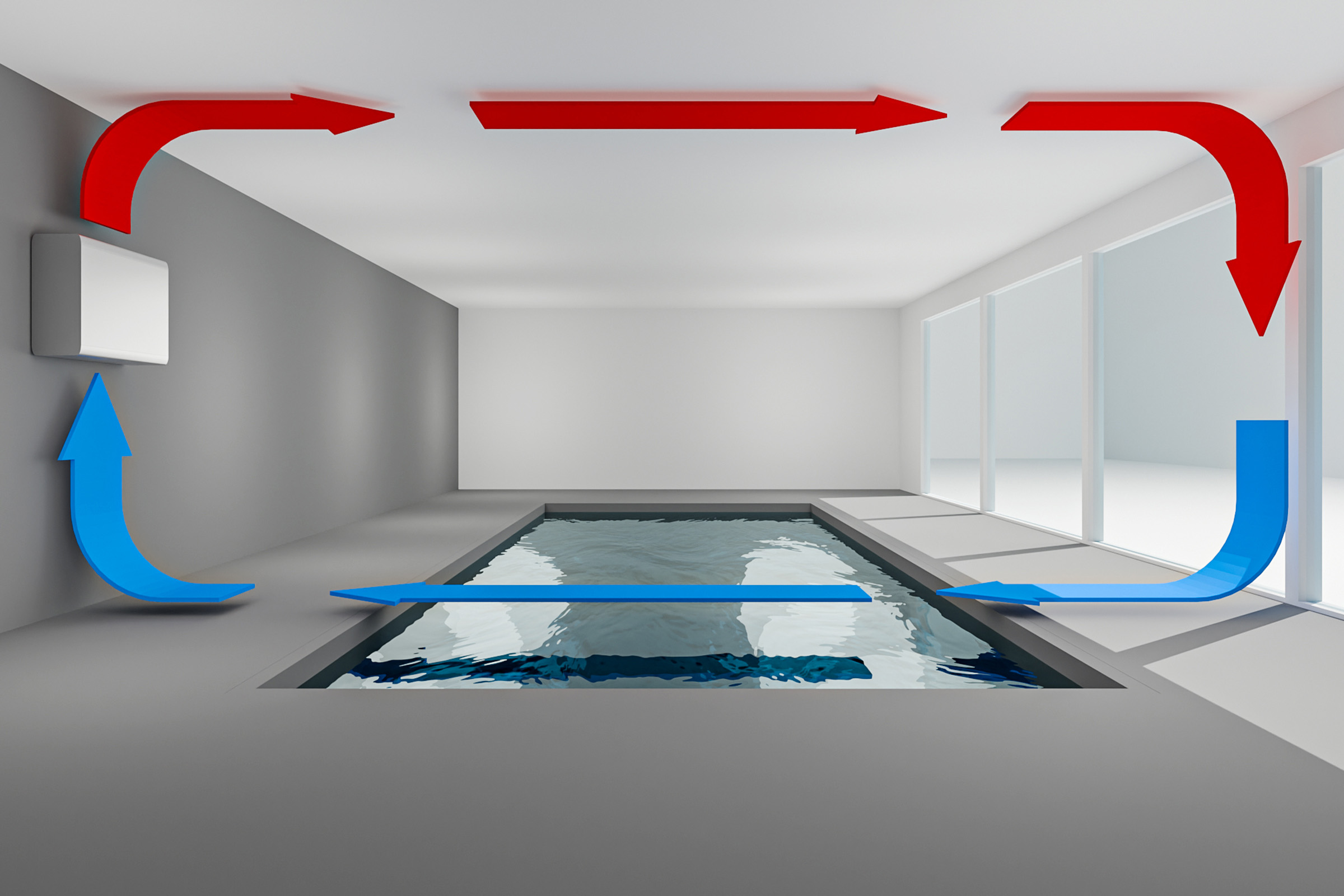

Umluftbetrieb
Wärmerückgewinnung
UV-C Entkeimung
App-Steuerung
Effiziente Wandgeräte für ein gesundes Raumklima
Die TGW-Serie bietet leistungsstarke Entfeuchtung bei gleichzeitig geringem Energieeinsatz. Die Geräte sind mit speziell beschichteten Wärmetauschern gegen Korrosion geschützt und arbeiten mit energieeffizienten EC-Ventilatoren. Dank der prozessorgesteuerten Technik und der Möglichkeit zur Einbindung in die Gebäudeleittechnik lassen sich auch anspruchsvolle Anforderungen problemlos umsetzen. Eine integrierte Wärmerückgewinnung sorgt zusätzlich für Energieeinsparungen im laufenden Betrieb.
Für zusätzlichen Komfort ist die Fernsteuerung über die KVS®-Connect App möglich. Abgestimmt auf Beckengrößen von 15 bis 45 m² stehen drei Modellvarianten zur Verfügung, die sich flexibel an die jeweiligen Raum- und Nutzungsbedingungen anpassen lassen.
Optionen und Ausstattung
Auch die Wandgeräte der TGW-Serie lassen sich mit zahlreichen Funktionen ausstatten, um eine individuelle Anpassung an Ihr Projekt zu ermöglichen:
- KVS®-Connect: Steuerung via Smartphone oder Tablet
- Warmwasser-Heizregister (PWW) oder Elektro-Heizregister
- Regelbare Fortlüfter mit Unterdruckregelung
- Außenluftanschluss mit Filtereinheit und Wetterschutz
- Geräuschoptimierte EC-Ventilatoren mit hohem Wirkungsgrad
Standardmäßig ist jedes Gerät mit einem stabilen Gehäuse für die Wandmontage und nivellierbaren Halterungen ausgestattet. Die Montage erfolgt schnell und wartungsarm, ideal für Sanierungen und Neubauten.
Varianten der TGW-Serie
Mit drei Leistungsgrößen deckt die TGW-Serie einen Bereich von kleinen bis mittleren Beckengrößen ab. Die Geräte unterscheiden sich in Luft- und Entfeuchtungsleistung, bieten jedoch durchgängig dieselbe Ausstattung und Erweiterbarkeit:
- TGW 15: für Beckenflächen bis ca. 20 m²
- TGW 25: für Beckenflächen bis ca. 35 m²
- TGW 35: für Beckenflächen bis ca. 45 m²
Ob kompakter Privatpool oder platzoptimierte Hallenlösung – die TGW-Geräte bieten zuverlässige Entfeuchtung in ansprechender Wandbauform.

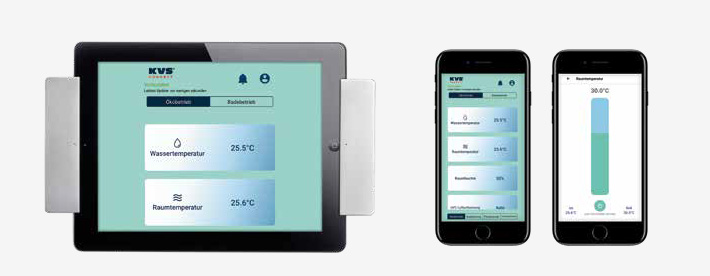

KVS®-Connect - Fernzugriff für Ihre Entfeuchtungstechnik
Mit KVS®-Connect lassen sich kompatible Geräte bequem über Smartphone oder Tablet steuern – auch aus der Ferne.
Die intuitive Benutzeroberfläche ermöglicht die Einsicht von Betriebsdaten, das Setzen von Parametern sowie die Störmeldungsanzeige. Voraussetzung ist die Anbindung an das KVS®-CONTROL System. Die Funktion ist optional verfügbar.
Technische Daten der TGW-Baureihe
| Technische Daten | TGW 15 | TGW 25 | TGW 35 |
|---|---|---|---|
| Beckengröße (m²) | 15–20 | 20–35 | 30–45 |
| Entfeuchtungsleistung (kg/h) | 1,7–2,5 | 2,5–3,6 | 4–5,8 |
| Luftleistung (max. m³/h) | 420 | 500 | 850 |
| Wärmerückgewinnung an Luft (kW) | 1,7 | 2,4 | 3,9 |
| Kompressorleistungsaufnahme (kW) | 0,59 | 0,72 | 1,13 |
| Ventilator-Leistungsaufnahme (W) | 45 | 50 | 73 |
| Einspeisung | AC 230 V 1 N | AC 230 V 1 N | AC 230 V 1 N |
| Gesamtanschlusswert (kW) | 0,7 | 0,8 | 1,3 |
| Zuleitung min. | 3 x 1,5 mm² | 3 x 1,5 mm² | 3 x 1,5 mm² |
| Vorsicherung (min. Typ C) träge | 1 x 10 | 1 x 10 | 1 x 16 |
| PWW Heizregister (80 °C / 60 °C) (kW) | 2,8 | 4,2 | 6,9 |
| Elektro-Heizregister (kW) | 1,5 | 1,5 | 3,0 |
| Einsatzbereich (min. r.F. °C / %) | 16 / 95 | 16 / 95 | 16 / 95 |
| Einsatzbereich (max. r.F. °C / %) | 35 / 50 | 35 / 50 | 35 / 50 |
| Abmessungen L × B × H (mm) | 980 × 285 × 665 | 1140 × 285 × 665 | 1400 × 303 × 750 |
| Die technischen Daten beziehen sich auf: Hallentemperatur 30 °C / Luftfeuchtigkeit 60–80 % / Beckenwassertemperatur 27–28 °C | |||
