Edelstahlpool Expert PP-Technikschacht inkl. Technik
17.759,00 €
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.
Anfrage Beratungstermin
Kompetente Beratung und individuelle Planung - Für Ihren persönlichen Traumpool!
Wir unterstützen und beraten Sie in all Ihren Wünschen , angefangen bei der Wahl des passenden Filtermaterials, bis hin zur Planung und Umsetzung Ihres Traumpools. Eine ausführliche Beratung steht dabei immer im Vordergrund, und bildet die Basis unserer Leistung. Damit Ihre persönlichen Vorstellungen und Anforderungen bestens umgesetzt werden, nehmen wir im Gespräch mit Ihnen und einer Besichtigung vor Ort Ihre Wünsche und Ideen auf und planen für Sie kompetent und individuell.
Unsere Fachberater mit umfassenden Produktkenntnissen im Schwimmbadbau und Zubehör besuchen Sie gern persönlich vor Ort.
Jetzt unverbindlich einen Beratungstermin zu Hause anfragen!
Die Beratungskosten werden bei einem Folgeumsatz ab 2500 Euro brutto bis zu 3 Jahren zurückerstattet. Das Angebot richtet sich an Kunden in Baden-Württemberg, Berlin, Brandenburg und Sachsen. Andere Bundesländer auf Anfrage. Das Angebot richtet sich nur an Endkunden für eine Beratungsdauer von bis zu 1,5 Stunden.
Bitte beachten Sie, dass wir bei einer Beratung bei Ihnen zu Hause einen Pauschalbetrag in Höhe von 149 Euro inkl. MwSt. berechnen.

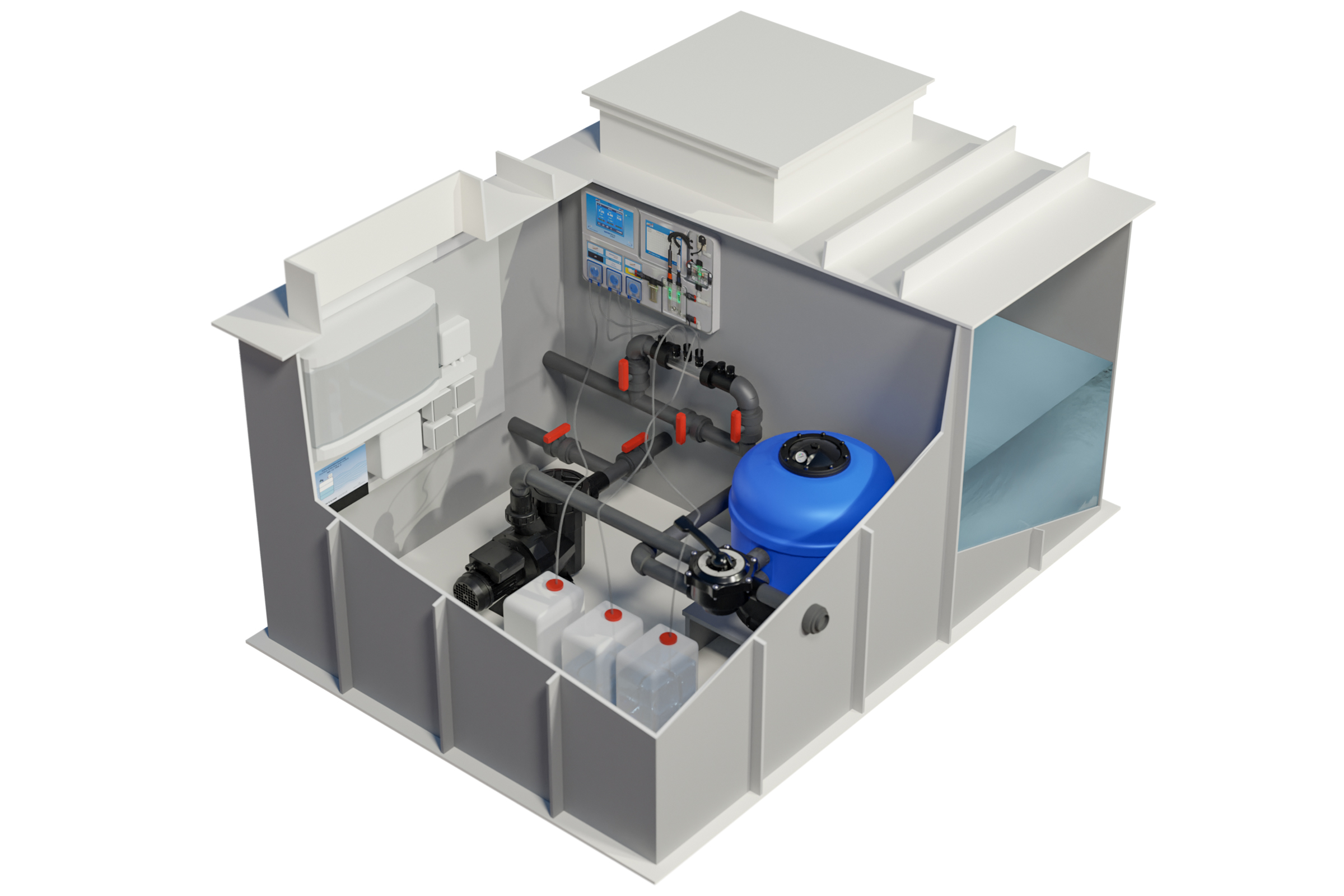

PP Technikschacht - hochwertige Polypropylen Technikschächte für Überlaufbecken inkl. Technik
Vorteile
• Zeitgerechtes Design und beste Qualität
• Top Preis-Leistungs-Verhältnis
• hohe Langlebigkeit
• hochwertige Materialien, modernste Technik und sorgfältige Verarbeitung
• Hygienisch einwandfrei, farbbeständig, glatte, porenfreie Oberfläche, UV-beständig, abriebbeständig
• keine Osmosebildung möglich
Technische Details
• 10 mm Wandstärke, 8 mm Boden
• Komplett verstrebt, verstärkte Kanten
• Farbe Grau
• inkl. Lieferung innerhalb Deutschland (außer Inseln)
Technikpaket 5 für Edelstahl-Überlaufbecken
Technikpaket B bis 60 m³ Beckeninhalt
Alle Techniksets sind vorinstalliert, verrohrt und verfügen über die notwendige Elektroinstallation. Für den Transport können einzelne Komponenten aus Sicherheitsgründen in Baugruppen zerlegt werden. Mit Hilfe unserer Beschriftung und visualisierten Montageanleitung ist eine Montage denkbar einfach.

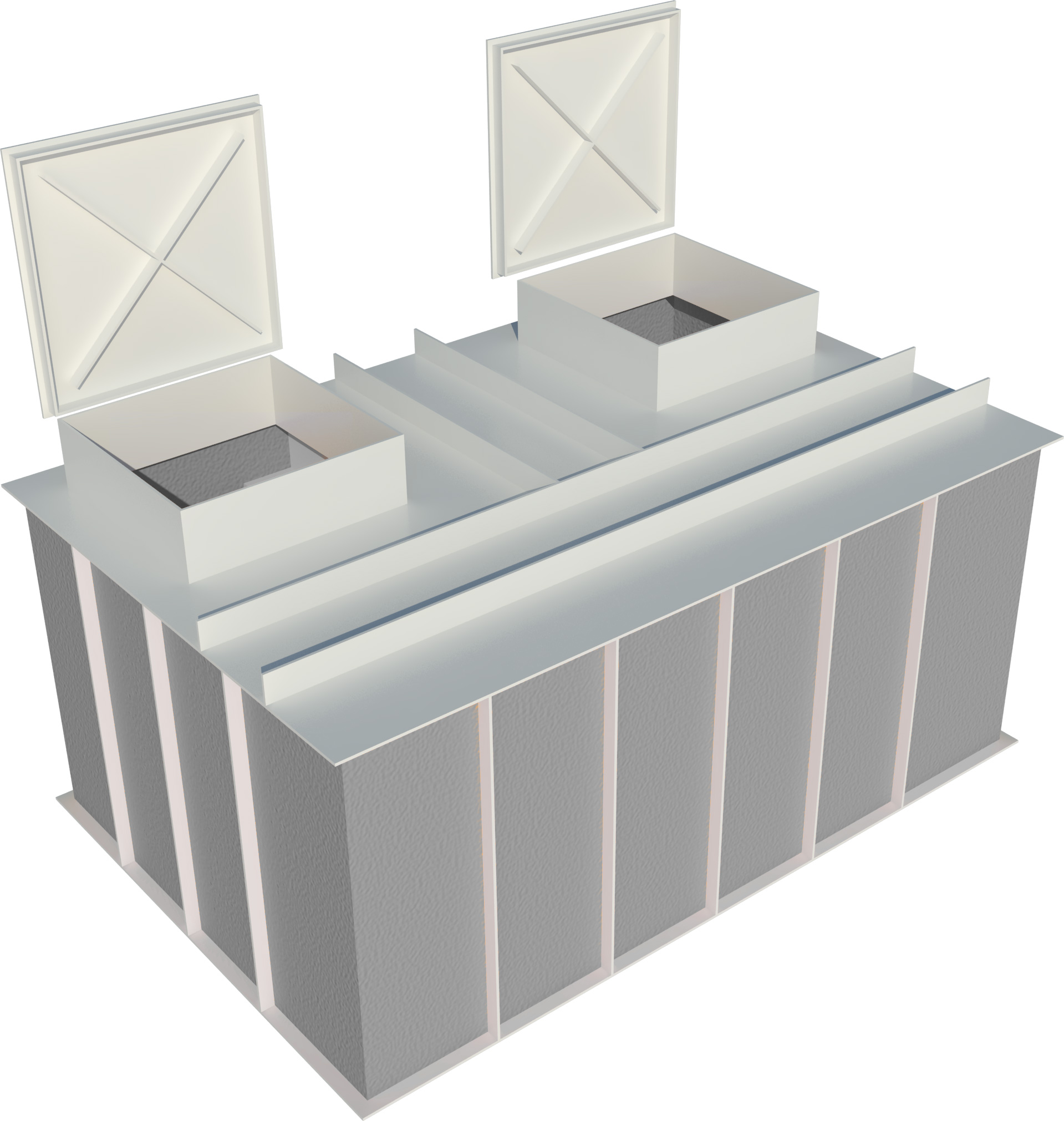

Schachtmaße
L 300 cm x B 200 x H 130 cm
Einstiegsmaß 80 x 80 cm
inkl. Verstrebungen und 2 Deckeln
Elektroverteiler
Schneider Elektro-Schaltkasten
Filterbehälter
Platinum II 600 inkl. Filterglas
Filterpumpe
BWT i-Star II 15M
Rinnentanksteuerung
OSF NR-12-TRS-3
Wassernachspeisung
über Magnetventil
Wasseraufbereitung
OSF MRD-3 mit freier Chlormessung
Verrohrung
im Technikschacht
Filterbehälter Platinum II
Platinum II Sandfilter werden aus glasfaserverstärktem Polyester gefertigt und sind mit einem glänzenden Finish versehen. Die Filterbehälter sind mit seitlichem 6-Wege-Ventil, Düsenkreuz, großem Ablasshahn sowie Polypropylen-Filterfuß ausgestattet. An der oberen Öffnung befindet sich ein neues Flanschsystem, wodurch der Austausch des kompletten Flansches inklusive Gewindestehbolzen möglich wird. Ein leichtes öffnen des schwarzen Deckels ist jederzeit möglich. Platinum II Sandfilter überzeugen durch ein sehr gutes Preis-Leistungs-Verhältnis.
Technische Details
• Blauer Filtertank
• Großer, schwarzer Deckel, mit integriertem Manomter und Entlüftungsventil
• Seitliches 6-Wegeventil mit Klebeanschlüssen
• Saugrohre für hohe Durchflussmengen
| d= 500 mm | d= 600 mm | d= 750 mm | |
|---|---|---|---|
| Filtermedium (Körnung 0,4-0,8 mm) (kg) | 90 | 125 | 300 |
| Filtrationsoberfläche (m²) | 0,19 | 0,28 | 0,44 |
| Betriebsdruck (bar) | 2,5 | 2,5 | 2,5 |
| max. Durchfluß (m³/h) | 12 | 15 | 21 |
| Gewicht (kg) | 16,8 | 19 | 31,8 |
Maße
| Filterdurchmesser | Ventil | A | H | M | N |
|---|---|---|---|---|---|
| 500 mm | 1½" | 525 | 770 | 415 | 290 |
| 600 mm | 1½" | 620 | 805 | 455 | 330 |
| 750 mm | 2" | 785 | 925 | 570 | 340 |
BWT i-Star II Filterpumpe
Langlebige selbstansaugende Filterpumpe zur Schwimmbadwasser-Umwälzung in privaten Schwimmbecken. Sie ist leichtgewichtig, selbstansaugend und kompatibel mit der Salzwasserelektrolyse.
Korrosionsbeständigkeit
Pumpenkörper und Vorfilter bestehen aus Polypropylen. Sie sind somit korrosionsbeständig beim Einsatz in Schwimmbecken die mit Salzelektrolyse (max. 5g/l) behandelt werden.
Selbstansaugung
Die Pumpe ermöglicht eine sofortige Aktivierung des Filtersystems und den ordnungsgemäßen Betrieb von automatischen Reinigern, die mit dem Pumpenansaugmechanismus verbunden werden.
Sicherheit
Jetzt noch sicherer: Das Antriebsrad ist so konzipiert, dass die Motorwelle nicht mit dem Beckenwasser in Berührung kommen kann; Fehlerstrom kann deshalb nie versehentlich in den Pool gelangen.
Zuverlässigkeit der mechanischen Dichtung
Montage der Flügelnabe auf einer schützenden Kunststoffwelle.
Technische Daten
• Pumpengehäuse und Vorfilter aus Polypropylen
• Ein- und Ausgänge mit AG, d= 63 mm (Anschlüsse d= 63 mm zum Kleben, im Lieferumfang enthalten) oder IG 1 1/2"
• Großer Vorfilterkorb
• Transparenter Deckel von außen an das Gehäuse geschraubt
• Selbstansaugend
• Pumpe geeignet für die Salzelektrolyse (5g/l)
• Jetzt noch sicherer: Das Antriebsrad ist so konzipiert, dass die Motorwelle nicht mit dem Beckenwasser in Berührung kommen kann. Fehlerstrom kann deshalb nie versehentlich in den Pool gelangen.
• Lieferung mit Werkzeug zum Öffnen des Vorfilters.
| Anschluß Saugseite/Druckseite | Ø 63 mm Klebemuffe + 1 1/2" IG |
|---|---|
| Pumpenleistung | 15 m³/h bei 8 mWs |
| Leistungsaufnahme | 0,97 kW |
| Leistungsabgabe | 0,65 kW |
| elektr. Anschluß | 230V 50Hz |
Leistungsdiagramm
Maßzeichnung
Dosieranlagen
OSF MRD-3
Automatisches Mess- und Regelsystem inkl. Messung von freiem Chlor für die klassische Wasserdesinfektion mit Chloriliquid Flüssigchlor. Messung und Regelung von pH-Wert und Chlor (Messung von freiem Chlor).
Die Dosieranlage WATERFRIEND MRD-3 beinhaltet einen farbigen Touch Screen Monitor mit grafischer Oberfläche und benutzerfreundlicher Menüführung, sowie einen Web-Server. Diese richtungsweisende Technologie ermöglicht den Zugriff auf die Dosieranlage mittels Internet, Computer, Smartphone oder Gebäudeleittechnik. Die Dosieranlage einschließlich Steuerung, Chlorsensor Einstabmessketten, Durchflussarmatur, Schmutzfilter, Durchflussmesser und Dosierpumpen befindet sich in einem formschönen Kunststoffgehäuse für Wandmontage.
Fragen & Antworten zu Edelstahlpool Expert PP-Technikschacht inkl. Technik
-
Ist der PP-Technikschacht für Edelstahlpools mit Überlauf geeignet?
Ja, der PP-Technikschacht ist speziell für Überlaufbecken konzipiert. Durch die stabile Konstruktion und die verstärkten Kanten eignet er sich für den Einsatz bei Edelstahlpools mit Überlaufsystem, wie sie im privaten und gewerblichen Bereich im DACH-Raum üblich sind. -
Mit welchen Rohrsystemen und Anschlussgrößen ist der Technikschacht kompatibel?
Der Technikschacht kann mit gängigen Rohrsystemen für Schwimmbadtechnik in Mitteleuropa kombiniert werden. Die Anschlüsse sind für marktübliche Durchmesser ausgelegt, Details zu spezifischen Anschlussgrößen sollten vorab geprüft werden, um eine passgenaue Integration in bestehende Anlagen sicherzustellen. -
Wie wirkt sich Frost im Winter auf den PP-Technikschacht aus?
Der Technikschacht aus Polypropylen ist grundsätzlich frostbeständig und für mitteleuropäische Winterbedingungen geeignet. Dennoch empfiehlt sich die Entleerung und Absicherung der Technik vor der Überwinterung, um Frostschäden an Einbauteilen und Leitungen zu vermeiden. -
Kann der Technikschacht auch bei hartem Leitungswasser eingesetzt werden?
Ja, der PP-Technikschacht ist bei hartem Leitungswasser unproblematisch, da Polypropylen weder korrodiert noch durch Kalkablagerungen beeinträchtigt wird. Die eingesetzte Technik sollte jedoch auf die Wasserhärte abgestimmt sein, insbesondere bei Pumpen und Filtern. -
Für welche Poolgrößen ist der Edelstahlpool Expert PP-Technikschacht geeignet?
Der Technikschacht ist für mittelgroße bis große private Edelstahlpools mit Überlauf geeignet. Für sehr kleine Becken unter 15 m³ oder besonders große Anlagen über 100 m³ sollte die Auslegung der Technik individuell geprüft werden, um eine ausreichende Filter- und Pumpenleistung sicherzustellen. -
Kann der PP-Technikschacht in bestehende Edelstahlpools nachgerüstet werden?
Eine Nachrüstung ist grundsätzlich möglich, sofern ausreichend Platz für den Technikschacht vorhanden ist und die Anschlüsse mit dem vorhandenen Rohrsystem kompatibel sind. Eine genaue Planung und Anpassung an die örtlichen Gegebenheiten ist empfehlenswert. -
Wie wird der Technikschacht im Außenbereich gegen UV-Strahlung geschützt?
Der PP-Technikschacht ist aus UV-beständigem Polypropylen gefertigt und eignet sich für den dauerhaften Einsatz im Außenbereich. Die glatte, porenfreie Oberfläche bleibt auch bei starker Sonneneinstrahlung farbbeständig und hygienisch einwandfrei. -
Welche Wartungsarbeiten sind am Technikschacht regelmäßig erforderlich?
Regelmäßige Sichtkontrollen auf Dichtigkeit und Sauberkeit sowie die Überprüfung der installierten Technik sind empfehlenswert. Die porenfreie Oberfläche des Polypropylen erleichtert die Reinigung, sodass Ablagerungen und Schmutz einfach entfernt werden können. -
Ist der Technikschacht auch für Salzwasserpools geeignet?
Nein, der Technikschacht ist nicht für Salzwasserpools geeignet, da die enthaltenen Edelstahlkomponenten nicht salzwasserbeständig sind. Für Salzwasseranlagen sind ausschließlich Technikkomponenten aus Titan oder Bronze zu empfehlen. -
Welche Fehler sollte man bei der Installation des Technikschachts vermeiden?
Es sollte unbedingt auf eine fachgerechte Abdichtung aller Anschlüsse und die korrekte Ausrichtung des Technikschachts geachtet werden. Fehlerhafte Installation kann zu Undichtigkeiten oder Problemen bei der Wasserführung führen. Eine Montage durch Fachpersonal wird empfohlen.
