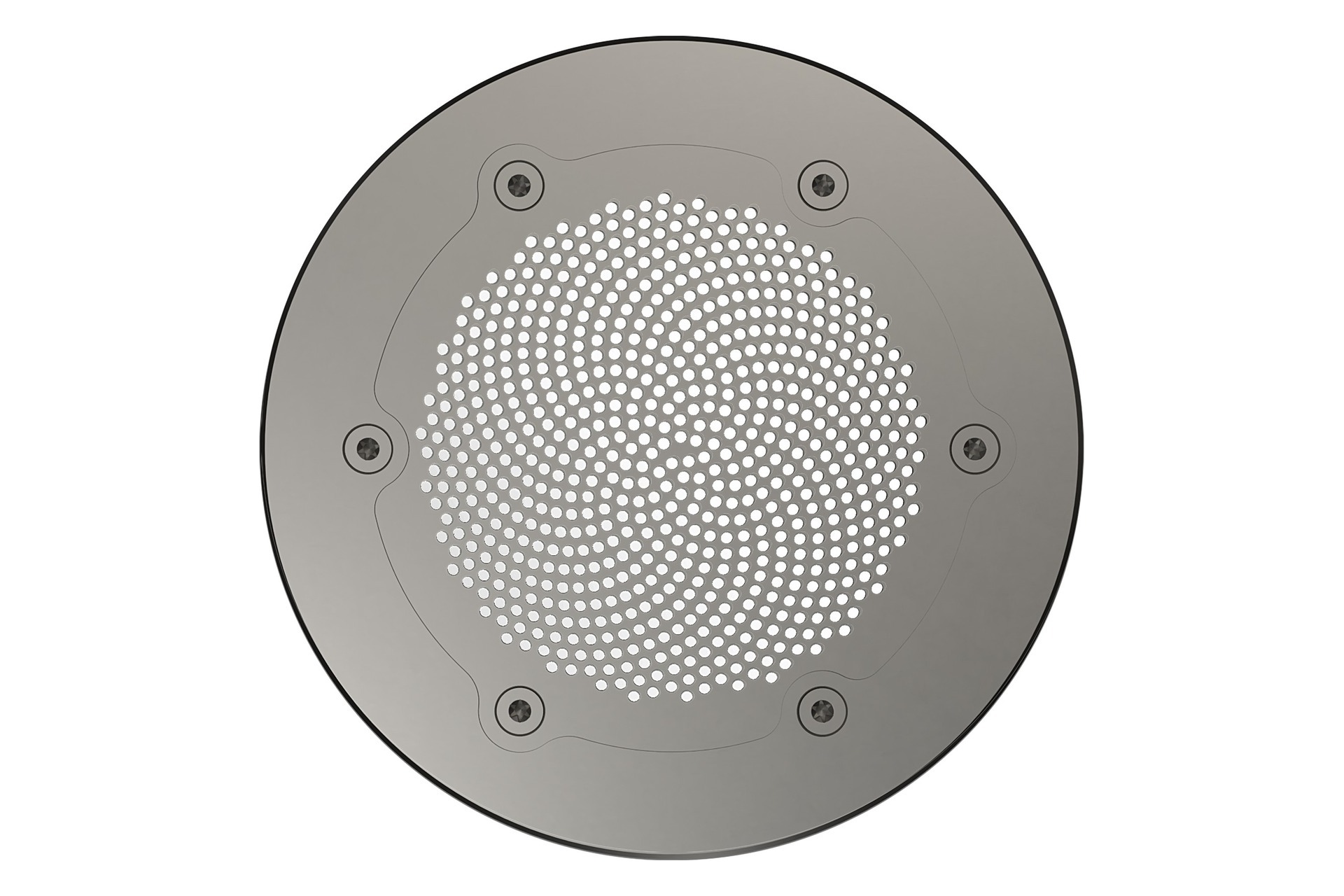

Behncke Revolution Bodenablauf Blende Edelstahl System 170 Folien- und Fertigbecken, Satinline
237,00 €
Zubehör
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.
Anfrage Beratungstermin
Kompetente Beratung und individuelle Planung - Für Ihren persönlichen Traumpool!
Wir unterstützen und beraten Sie in all Ihren Wünschen , angefangen bei der Wahl des passenden Filtermaterials, bis hin zur Planung und Umsetzung Ihres Traumpools. Eine ausführliche Beratung steht dabei immer im Vordergrund, und bildet die Basis unserer Leistung. Damit Ihre persönlichen Vorstellungen und Anforderungen bestens umgesetzt werden, nehmen wir im Gespräch mit Ihnen und einer Besichtigung vor Ort Ihre Wünsche und Ideen auf und planen für Sie kompetent und individuell.
Unsere Fachberater mit umfassenden Produktkenntnissen im Schwimmbadbau und Zubehör besuchen Sie gern persönlich vor Ort.
Jetzt unverbindlich einen Beratungstermin zu Hause anfragen!
Die Beratungskosten werden bei einem Folgeumsatz ab 2500 Euro brutto bis zu 3 Jahren zurückerstattet. Das Angebot richtet sich an Kunden in Baden-Württemberg, Berlin, Brandenburg und Sachsen. Andere Bundesländer auf Anfrage. Das Angebot richtet sich nur an Endkunden für eine Beratungsdauer von bis zu 1,5 Stunden.
Bitte beachten Sie, dass wir bei einer Beratung bei Ihnen zu Hause einen Pauschalbetrag in Höhe von 149 Euro inkl. MwSt. berechnen.
Behncke Revolution Bodenablauf Blende Edelstahl System 170 – flache Abdeckung für den Einbautopf
Die Behncke Revolution Bodenablauf Blende schließt den Einbautopf System 170 am Beckenboden ab und macht ihn zum haarfangsicheren Bodenablauf. Die Blende trägt nur 3 mm über der Beckenauskleidung auf und wird mit veredelten Torxschrauben befestigt, die als Designelement sichtbar bleiben.
Sie wählen am Artikel den Beckentyp und die Oberfläche: zweiteilig für Folien- und Fertigbecken, einteilig für Fliesen- und Betonbecken, jeweils in Satinline, Pureline oder Blackline. Goldline ist auf Anfrage erhältlich.
Vorteile der Behncke Revolution Bodenablauf Blende
- Haarfangsicher nach DIN EN 13451-3 – im Bodenablauf eine Frage der Sicherheit, nicht der Optik.
- Nur 3 mm Aufbauhöhe über der Beckenauskleidung, die Blende liegt nahezu bündig im Boden.
- Passt auf den Behncke Revolution Einbautopf System 170 – derselbe Topf nimmt auch LED-Scheinwerfer oder Piezotaster auf.
- Zwei Ausführungen für die Beckenart: zweiteilig für Folien- und Fertigbecken, einteilig für Fliesen- und Betonbecken.
- Vier Oberflächen der REVOLUTION Serie, passend zu Einlaufdüsen und Skimmer-Sichtflansch derselben Linie.
Material
Die Blende besteht aus Edelstahl V4A, Werkstoff 1.4404 (AISI 316L). Satinline zeigt eine veredelte, satinierte Edelstahloptik, Pureline eine polierte Edelstahloptik, Blackline eine schwarze Optik. Edelstahl V4A ist für chlorbetriebene Becken ausgelegt und nicht für Salzwasser geeignet.
Anwendung
Die Blende wird auf den einbetonierten Einbautopf System 170 gesetzt. Im Folien- und Fertigbecken klemmt die zweiteilige Ausführung die Auskleidung mit EPDM-Dichtung zwischen Topf und Blende. Im Fliesenbecken sitzt der Einbautopf mit Streichflansch, darauf kommt die einteilige Blende mit Dichtung und Schrauben.
Für Fertigbecken aus GFK oder PP bietet Behncke zusätzlich das Zubehör für Fertigbecken System 170 mit längeren Schrauben und Moosgummidichtung an.
So funktioniert das Behncke Revolution System
Revolution ist modular aufgebaut: Zuerst wird ein Einbautopf als Grundeinbauteil in das Becken eingebaut. Welche Funktion er bekommt, legt erst die Blende fest – Bodenablauf, BEHNCKE PowerLED oder Piezotaster. Für jede Beckenauskleidung gibt es die passende Kombination aus Einbautopf, Blende und Dichtung:
- Folien- und Fertigbecken (GFK, PP): Einbautopf ohne Streichflansch, zweiteilige Blende.
- Sichtbetonbecken: Einbautopf ohne Streichflansch, einteilige Blende.
- Fliesenbecken: Einbautopf mit angeschweißtem Streichflansch, einteilige Blende.
- Flache Blende, nur 3 mm über der Beckenauskleidung.
- Sichtbare Torxschrauben in der Oberfläche der Blende als Designelement.
- Geeignet für alle Tragwerksstärken und haarfangsicher nach DIN EN 13451-3.
- Blenden in vier Oberflächen: Satinline, Pureline, Blackline und Goldline.
Technische Daten
| Merkmal | Wert |
|---|---|
| System | Behncke Revolution System 170 |
| Werkstoff | Edelstahl V4A, 1.4404 (AISI 316L) |
| Haarfangsicherheit | DIN EN 13451-3 |
| Durchfluss | 4,5 m³/h bei 0,3 m/s (Richtlinie 60.03 DGfdB) · 7,4 m³/h bei 0,5 m/s |
| Aufbauhöhe | 3 mm über Beckenauskleidung |
| Ausführungen | zweiteilig (Folien- und Fertigbecken) · einteilig (Fliesen- und Betonbecken) |
| Oberflächen | Satinline · Pureline · Blackline · Goldline auf Anfrage |
| Salzwassergeeignet | Nein |
Lieferumfang
- 1x Bodenablauf Blende in der gewählten Ausführung und Oberfläche
- Dichtung
- Schrauben
Jetzt die Behncke Revolution Bodenablauf Blende System 170 passend zu Ihrem Becken auswählen – zweiteilig oder einteilig, in Satinline, Pureline oder Blackline.
Fragen & Antworten zur Behncke Revolution Bodenablauf Blende System 170
-
Welche Ausführung brauche ich?
Das hängt von der Beckenauskleidung ab. Folien- und Fertigbecken bekommen die zweiteilige Blende, die die Auskleidung mit Dichtung zwischen Einbautopf und Blende klemmt. Im Fliesenbecken wird der Einbautopf mit Streichflansch gesetzt, im Sichtbetonbecken der Einbautopf ohne Streichflansch; beide werden mit der einteiligen Blende abgeschlossen. -
Ist die Blende haarfangsicher?
Ja, nach DIN EN 13451-3. Ausgelegt ist sie für 4,5 m³/h bei 0,3 m/s nach Richtlinie 60.03 DGfdB und für 7,4 m³/h bei 0,5 m/s. Planen Sie den Volumenstrom über den Bodenablauf so, dass diese Werte eingehalten werden – bei größeren Anlagen gegebenenfalls mit einem zweiten Ablauf oder dem größeren System 240. -
Ist der Einbautopf im Lieferumfang?
Nein. Die Blende ist der sichtbare Abschluss, der Einbautopf System 170 wird separat bestellt und beim Rohbau eingesetzt. Bestellen Sie den Topf passend zur Beckenart: ohne Streichflansch für Folien-, Fertig- und Sichtbetonbecken, mit Streichflansch für Fliesenbecken. -
Was unterscheidet die Oberflächen?
Satinline hat eine satinierte, veredelte Edelstahloptik, Pureline eine polierte, Blackline eine schwarze Optik. Die Wahl ist eine Frage der Gestaltung, Werkstoff und Funktion sind gleich. Goldline gibt es für diese Blende auf Anfrage. -
Kann ich die Blende im Salzwasserbecken einsetzen?
Nein. Edelstahl V4A ist für chlorbetriebene Becken ausgelegt. Für Becken mit Salzelektrolyse oder Meerwasser sind Einbauteile aus Kunststoff oder Bronze die richtige Wahl. Sprechen Sie uns an, wenn Sie unsicher sind, welche Wasseraufbereitung bei Ihnen läuft. -
Was brauche ich zusätzlich im Fertigbecken aus GFK oder PP?
Für Fertigbecken gibt es das Behncke Revolution Zubehör für Fertigbecken System 170. Es enthält längere Schrauben M6 × 45 mm und eine Moosgummidichtung für die Montage der Blende im Fertigbecken. Die Oberfläche des Zubehörs wählen Sie passend zur Blende, damit Schraubenköpfe und Blende dieselbe Optik haben.
| Einbauteil: | Bodenablauf |
|---|
