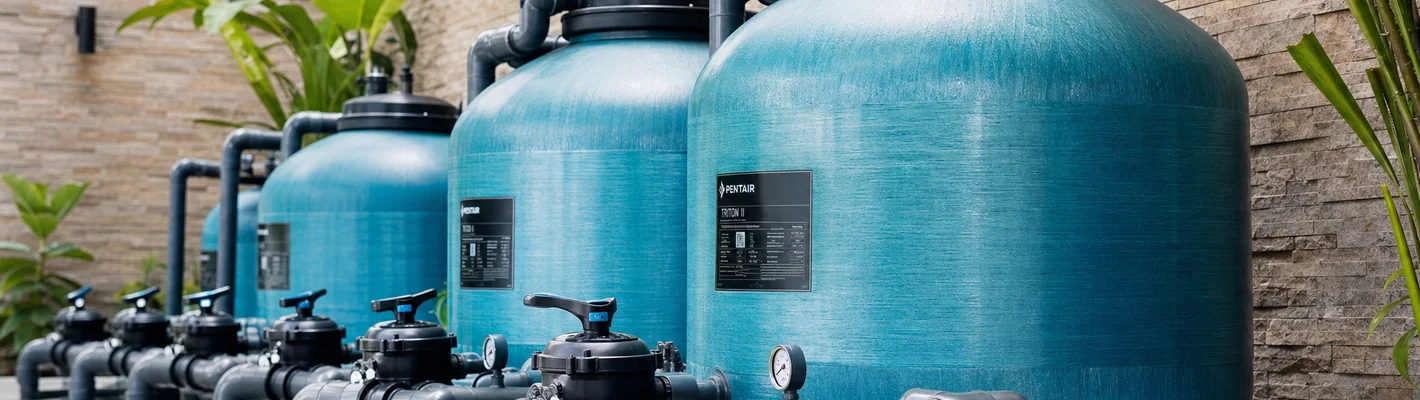

Ein- und Mehrschichtfilterbehälter aus Polyester

Kunststoffbehälter Saragossa zur Wasseraufbereitung nach DIN 19605*/19643 mit KSW-Prüfung und UDT-Zertifikat aus glasfaserverstärktem Polyesterharz (GF-UP1) mit einer Chemieschutzschicht CSS (UP3) Standart aus Polyester nach DIN 18820 oder Vinylester CSS (UP4) nach DIN 18820 (ozonbeständig) (auf Anfrage).

Die Behälter sind komplett ausgerüstet mit:
- Innenverrohrung aus PVC und PP
- Düsenboden mit Luftpolsterdüsen
- Revisionsöffnung oben Ø 400 mm bei allen Filtern
- seitlicher Serivceöffnung nach Werksnorm*
Ø 200 mm bei Filter Ø 640 und 820 mm und
Ø 400 mm bei Filter Ø 1030 und 1230 mm
- Serviceöffnung zur Reinwasserkammer nach Werksnorm*
- Entlüftung 2“
- Entleerung 1/4“
- Schauglas 130 x 40 mm
- Ringfuß aus Polyester

Technische Angaben:
Ø Filter außen	625mm	820mm	1030mm	1230mm
Ø Filter innen	611mm	805mm	1015mm	1200mm
Gesamthöhe	2480mm	2480mm	2490mm	2640mm
Rohwasseranschluss	DN 80/d 90	DN 80/d 90	DN 125/d 140	DN 125/d 140
Reinwasseranschluss	DN 65/d 75	DN 65/d 75	DN 100/d 110	DN 125/d 140
Anzahl der Düsen	21	38	62	84
Filtergeschwindigkeit	30m/h
Spülgeschwindigkeit	60-65 m/h
Filterschütthöhe	1200mm
Betriebstemperatur max.	50°C
max. Betriebsdruck	2,50kg/m²
Prüfdruck	3,75kg/m²
Temperzeit bei 80 °C	5 Stunden
Filterleistung m³/h	9	15	24	34

Die Filterleistungen sind bezogen auf 30 m/h Filtergeschwindigkeit.

auf Anfrage auch als Long Version Lieferbar (höhere Schütthöhe möglich) sowie zusätzlichen Schauglas!!!

Ein- und Mehrschichten-Filterbehälter OLOT

Gewickelter Kunststoffbehälter zur Wasseraufbereitung

Nach DIN 19605*/19643 mit KSW-Prüfung und UDT-Zertifikat aus glasfaserverstärktem Polyesterharz (GF-UP1) mit einer Chemieschutzschicht CSS (UP3) aus Polyester nach DIN 18820 oder Vinylester CSS (UP4) nach DIN 18820 (ozonbeständig).

Die Behälter sind komplett ausgerüstet mit:
- Innenverrohrung aus PVC und PP
- Düsenboden mit Luftpolsterdüsen
- Revisionsöffnung oben Ø 400 mm bei allen Filtern
- seitlicher Serivceöffnung
Ø 400 mm bei Filter Ø 1100 mm
Ø 500 mm bei Filter Ø 1250 bis 1850 mm
Ø 600 mm bei Filter Ø 2050 bis 3075 mm
- Serviceöffnung zur Reinwasserkammer nach Werksnorm*
- Anschluss Entlüftung
- Anschluss Luftspülung
- Entleerung 3/4“
- Schauglas 130 x 40 mm
- Ringfuß aus Polyester

Technische Angaben:
Ø Filter außen/mm	1100	1250	1450	1650	1850	2050	2400	2550	2650	2850	3075
Ø Filter innen/mm	1050	1200	1400	1600	1800	2000	2350	2500	2600	2800	3000
Gesamthöhe/mm	2380	2400	2480	2520	2600	2620	2750	2850	2920	3030	2950
Rohwasseranschluss/DN	125	125	150	200	200	250	300	300	300	300	300
Reinwasseranschluss/DN	100	125	125	150	200	200	250	250	250	300	300
Anzahl der Düsen	60	83	107	139	173	210	286	328	358	412	469
Anschluss Entlüftung	2"	2"	2"	2"	2"	2"	DN 65	DN 65	DN 65	DN 65	DN 65
Anschluss Luftspülung	2"	2"	2"	2"	DN 65	DN 65	DN 65	DN 65	DN 80	DN 100	DN 100
Filtergeschwindigkeit	30 m/h
Spülgeschwindigkeit	60-65 m/h
Filterschütthöhe	1200 mm
Betriebstemperatur max.	50 °C
max. Betriebsdruck	2,50 kg/m²
Prüfdruck	3,75 kg/m²
Temperzeit bei 80 °C	5 Stunden

Ein- und Mehrschichten-Filterbehälter OLOT LONG

Gewickelter Kunststoffbehälter zur Wasseraufbereitung

Die Behälter sind komplett ausgerüstet mit:
- Innenverrohrung aus PVC und PP
- Düsenboden mit Luftpolsterdüsen
- Revisionsöffnung oben Ø 400 mm bei allen Filtern
- seitlicher Serivceöffnung
Ø 400 mm bei Filter Ø 1100 mm
Ø 500 mm bei Filter Ø 1250 bis 1850 mm
Ø 600 mm bei Filter Ø 2050 bis 3075 mm
- Serviceöffnung zur Reinwasserkammer nach Werksnorm*
- Entlüftung bis Ø Filter 2000 mm - 2“, ab Ø Filter 2400 mm – DN 65/d 75
- Anschluss Luftspülung
- Entleerung 3/4“
- Schauglas 130 x 40 mm
- Ringfuß aus Polyester

Technische Angaben:
Ø Filter außen/mm	1100	1250	1450	1650	1850	2050	2400	2550	2650	2850	3075
Ø Filter innen/mm	1050	1200	1400	1600	1800	2000	2350	2500	2600	2800	3000
Gesamthöhe/mm	2680	2700	2820	2900	2875	2960	3100	3150	3220	3330	3200
Rohwasseranschluss/DN	125	125	150	200	200	250	300	300	300	300	300
Reinwasseranschluss/DN	100	125	125	150	200	200	250	250	250	300	300
Anzahl der Düsen	60	83	107	139	173	210	286	328	358	412	469
Anschluss Entlüftung	2"	2"	2"	2"	2"	2"	DN 65	DN 65	DN 65	DN 65	DN 65
Anschluss Luftspülung	2"	2"	2"	2"	DN 65	DN 65	DN 65	DN 65	DN 80	DN 100	DN 100
Filtergeschwindigkeit	30 m/h
Spülgeschwindigkeit	60-65 m/h
Filterschütthöhe	1500 mm
Betriebstemperatur max.	50 °C
max. Betriebsdruck	2,50 kg/m²
Prüfdruck	3,75 kg/m²
Temperzeit bei 80 °C	5 Stunden

Ein- und Mehrschichten-Filterbehälter CANALE

Gewickelter Kunststoffbehälter zur Wasseraufbereitung nach DIN 19605/19643 aus glasfaserverstärktem Polyesterharz mit Innenliner aus Polyester (ISO/NPG).

Die Behälter sind komplett ausgerüstet mit:
- Innenverrohrung
- Düsenboden mit Luftpolsterdüsen
- Revisionsöffnung oben
- seitlicher Serivceöffnung
- Serviceöffnung zur Reinwasserkammer
- Anschluss Entlüftung
- Anschluss Entleerung
- Schauglas Ø 210 mm
- Standfüßen

Technische Angaben:
Filterschichthöhe	1200 mm
Ø Filter innen/mm	600	750	800	850	900	1000	1100	1250	1400	1500	1600	1800	1900	2000	2200	2400
Gesamthöhe/mm	2150	2200	2250	2300	2350	2400	2450	2500	2550	2800	2850	2850	2700	2700	2750	2800

Filterschichthöhe	1500 mm
Ø Filter innen/mm	600	750	800	850	900	1000	1100	1250	1400	1500	1600	1800	1900	2000	2200	2400
Gesamthöhe/mm	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2900	3000	3000	3050	3100	3150

Rohwasseranschluss/DN	65	65	80	80	100	125	125	125	150	150	200	200	200	250	250	300
Reinwasseranschluss/DN	65	65	80	80	100	100	125	125	125	150	150	200	200	200	200	250
Anzahl der Düsen	20	33	37	42	47	58	70	92	115	132	150	195	215	235	285	340
Anschluss Entlüftung/DN	50	50	50	50	50	50	50	50	50	50	50	80	80	80	100	100
Anschluss Entleerung Flansch/DN	50	50	50	50	50	50	50	50	50	50	50	80	80	80	100	100
Filtergeschwindigkeit	30 m/h
Spülgeschwindigkeit	60-65 m/h
Betriebstemperatur max.	50 °C
max. Betriebsdruck	2,00 kg/m²
