ZPM Zeta Potential Mixer

Was ist ein ZPM?

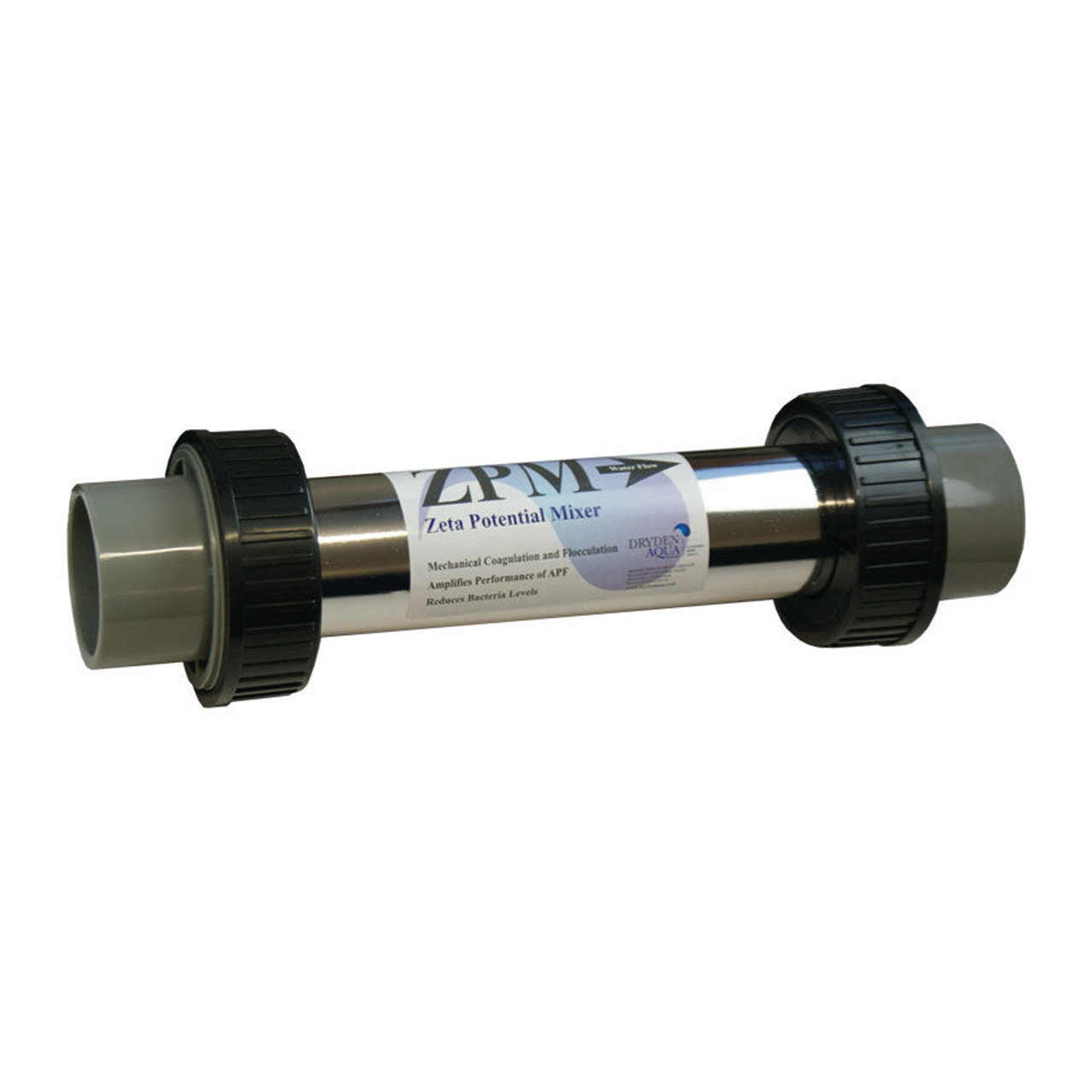

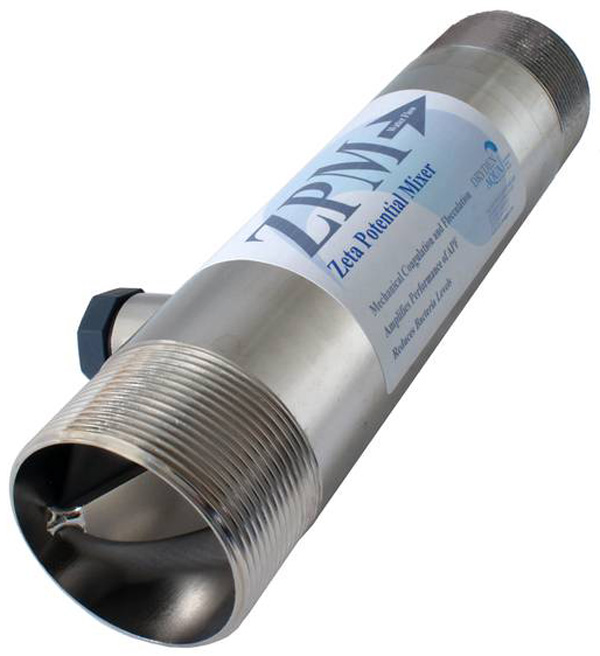

ZPM von Dryden Aqua steht für "Zeta Potential Mischer". ZPM’s sind statische Mischer zur Kavitation von Wasser. Sie sind in Edelstahl (für Meerwasseranwendungen in Titan oder Plastik) gefertigt. Im ZPM sind zwei resp. drei speziell geformte Finnen eingeschweisst, die dem Wasser jeweils einen starken Richtungswechsel geben. Im ZPM werden Kavitationsreaktionen gebildet. Die dabei entstehenden Mikroblasen mischen die Chemikalien gut ein, zerschlagen Bakterienflocken und helfen dadurch, das Wasser zu desinfizieren.Eine lohnenswerte, einmalige Investition für Ihr Schwimmbad.

Die Wassermoleküle werden dabei kräftig auseinandergezogen (kavitiert) und es entstehen Nano-Blasen. Je höher der erzeugte Druckverlust durch den ZPM ist, desto stärker sind die Kavitationsreaktionen. Die dafür aufgewendete Energie geht als Wärmeenergie ins Wasser zurück. Statische Mischer haben sich in der Wasseraufbereitung seit vielen Jahren bewährt. Dryden Aqua bringt diese Technologie jetzt in die Schwimmbadanwendung.

IHRE VORTEILE AUF EINEN BLICK

• Höchste Wasserqualität ohne zusätzliche Chemie
Der ZPM vor dem AFM Filter verstärkt die Filtrationsleistung von AFM- und Sandfiltern. Der Chlorverbrauch sinkt.

• Sicherheitsbarriere gegen Pathogene
Der ZPM nach dem Sandfilter zerschlägt Bakterienflocken und auch einzelne Bakterien rein mechanisch. Die Wirkung des Desinfektionsmittels steigt ohne zusätzlichen Einsatz von Chemie.

• Kleine Investition
Viel Leistung – ein Leben lang – der ZPM hat eine unbeschränkte Lebensdauer. Er braucht keine Energie und hat keine Betriebs- und Unterhaltskosten.

Wie funktioniert der ZPM?

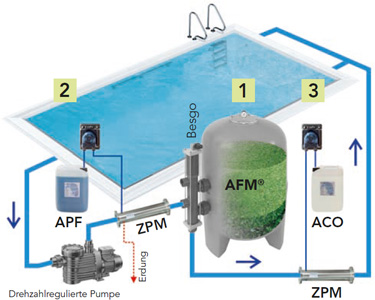

• Funktion vor dem Filter - verstärkt Koagulations- und Flockungsprozesse
Der ZPM wird zur Verstärkung der Koagulations- (Ausfällung gelöster Teile in kleine Feststoffe) und Flockungsreaktionen eingesetzt. Das Flockungsmittel wird über den ZPM eindosiert. Die Kavitationsreaktionen sorgen für eine perfekte Durchmischung und gewährleisten das zur Koagulation notwendige turbulente Umfeld. Das Zeta Potential (Ladung zwischen den Teilchen) im Wasser wird reduziert und das Redoxpotential erhöht. Ein ZPM verstärkt somit die Koagulations- und Flockungsreaktionen rein mechansich und verkürzt ausserdem die Reaktionsstrecken vor dem Filter. Mit einer einmaligen Investition wird die Flockungsfiltration ein Leben lang verbessert. Die Dimension des ZPM vor dem Filter sollte auf 1 – 2 mWS (0,1 - 0,2 bar) Druckverlust ausgelegt werden.

• Funktion nach dem Filter - mechanische Desinfektion
Die Kavitationsreaktionen erzeugen Mikroblasen, welche das Wasser desinfizieren. Je höher der Druckverlust, desto höher ist die Desinfektionsrate. Gewisse Pathogene (bspw. Krytosporidien) sowie biofilmgeschützte Bakterienkolonien sind enorm chlorresistent. Der ZPM bricht diese Bakterienkolonien und Pathogene auf und ermöglicht dem Chlor eine schnelle und effektive Desinfektion. Die Dimension des ZPM nach dem Filter sollte auf 1 – 5 mWS (0,1 - 0,5 bar) Druckverlust ausgelegt werden.

Wie wird der ZPM eingesetzt?
ZPM’s funktionieren umso besser, je mehr Kavitation und damit Druckverlust erzeugt wird. Für die Anwendung vor dem Filter gilt es zu beachten, dass die Dimension des ZPM so zu wählen ist, dass die Spülung des Filters weiterhin gewährleistet ist. Wir legen den ZPM vor dem Filter so aus, dass bei 30 m/h Filtrationsgeschwindigkeit 0.3 bar Druckverlust nicht überschritten werden. Dadurch sollte der Filter immer noch mit 40 - 50 m/h rückgespült werden können. Der ZPM vor dem Filter sollte geerdet werden, um die abgestreiften Elektronen abzuführen.

Für die Anwendung nach dem Filter hat ein höherer Druckverlust wegen der erwünschten Kavitation einen positiven Einfluss auf die Desinfektionsrate. Idealerweise sollte die Dimension des ZPM nach dem Filter auf 0.3 - 0.5 bar Druckverlust ausgelegt werden.

Faustregel für Privatbäder:
Filterverrohrung 2“ -> ZPM vor dem Filter 2“ mit 2 Finnen und nach dem Filter 2“ mit 3 Finnen.
