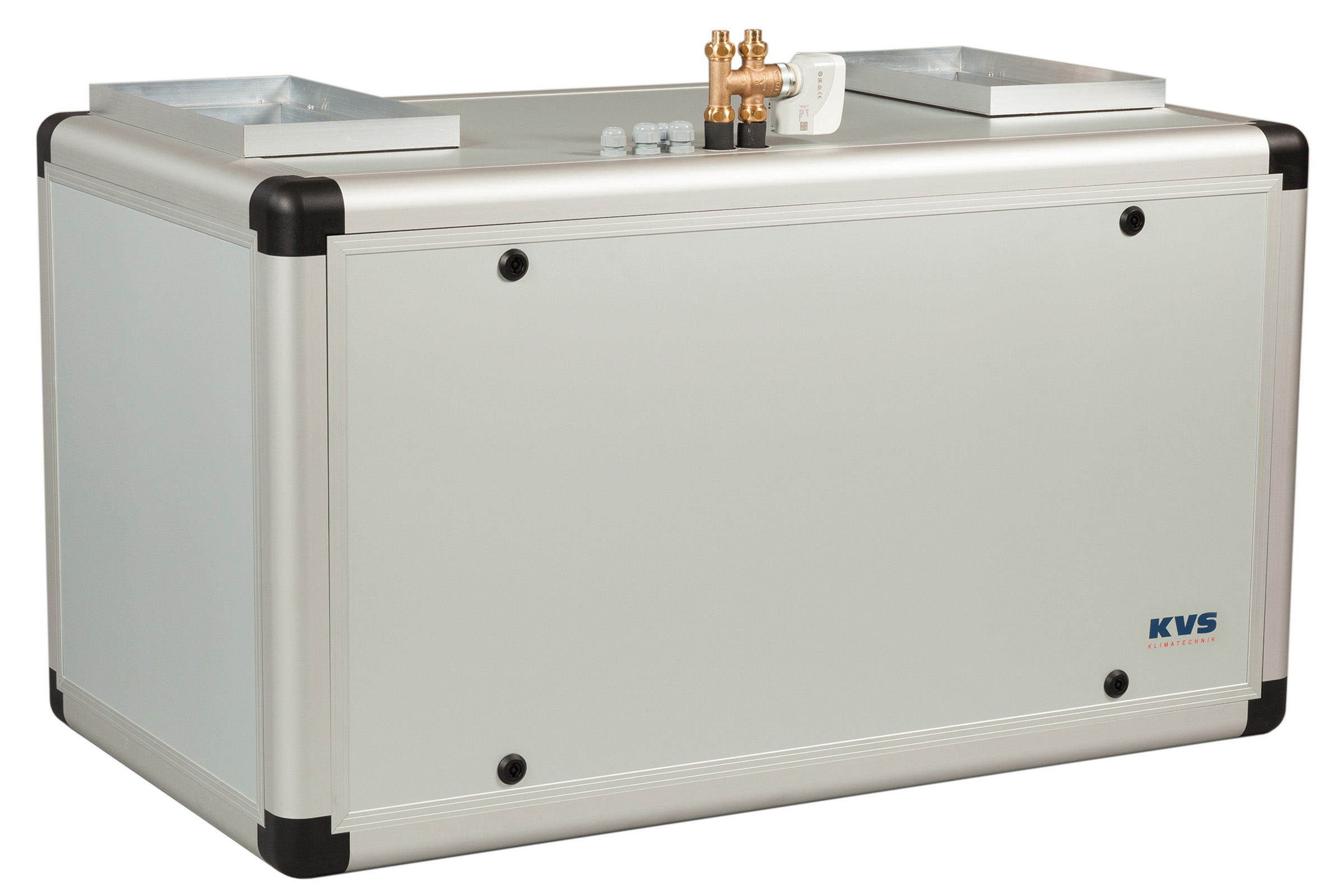

Luftentfeuchter Schwimmhalle für Umluftbetrieb KVS LEG-U
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.

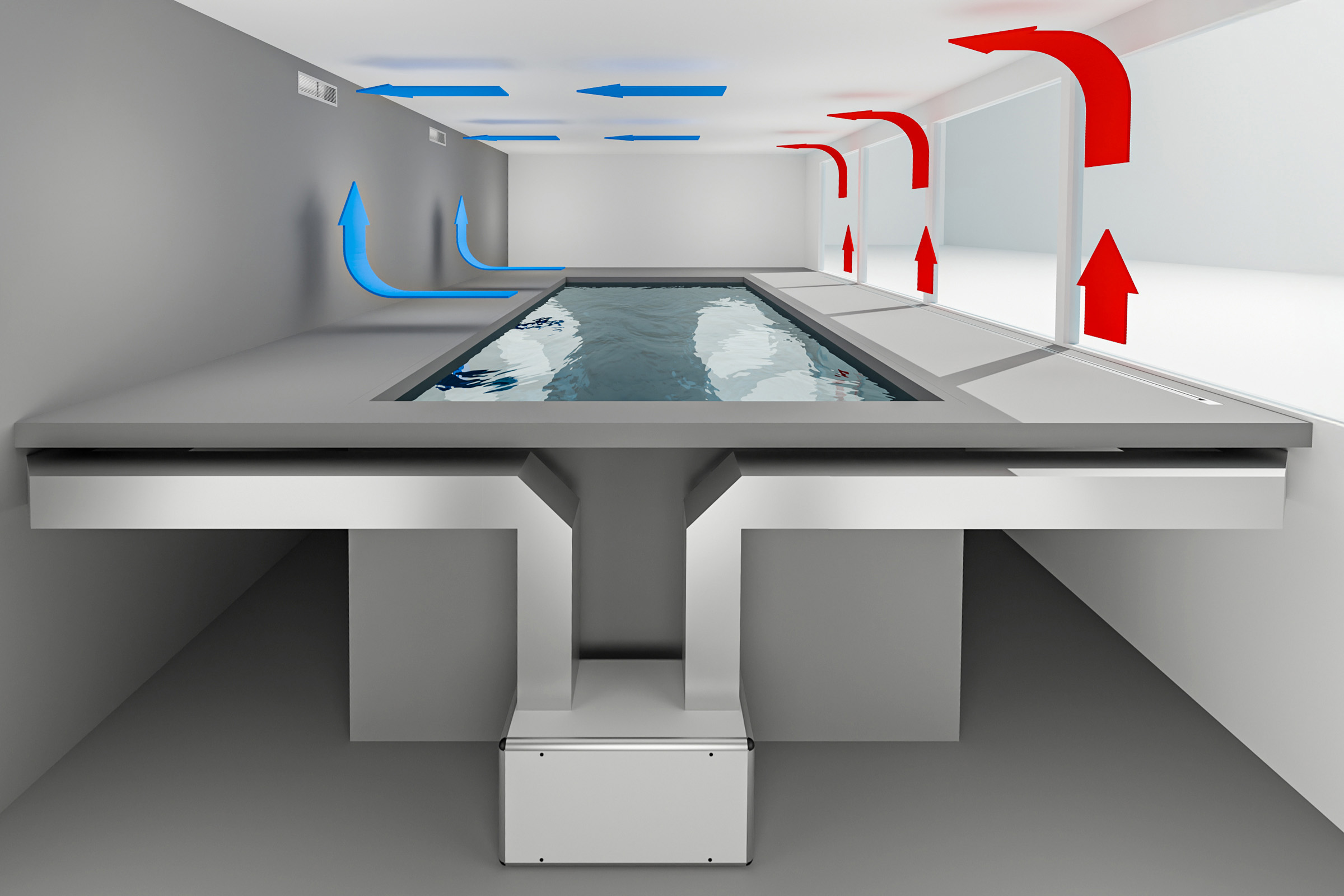

Die KVS® Schwimmhallen Luftentfeuchter der Baureihe LEG-U sind leistungsstarke Kanalgeräte für die Umluftinstallation. Sie wurden speziell für die Integration in separate Technikräume oder Zwischendecken entwickelt und eignen sich ideal für verdeckte Luftführungssysteme in Schwimmhallen. Die Geräte arbeiten leise und effizient und lassen sich dank ihrer kompakten Bauweise einfach in die bestehende Gebäudeinfrastruktur integrieren.
Umluftbetrieb
Wärmetauscher
Wärmerückgewinnung
UV-C Entkeimung
App-Steuerung
Leistungsstark in Technikräumen
Mit den LEG-U Kanalgeräten lässt sich die Raumluft im Umluftbetrieb gezielt konditionieren. Die korrosionsgeschützten Wärmetauscher und energieeffizienten EC-Ventilatoren garantieren eine hohe Entfeuchtungsleistung und einen dauerhaft zuverlässigen Betrieb. Die integrierte KVS®-CONTROL Regelung mit Farbdisplay ermöglicht eine komfortable Steuerung. Optional steht die KVS®-Connect App zur Fernbedienung bereit.
Die Baureihe bietet vielfältige Anschlussmöglichkeiten für Lüftungskanäle und eignet sich besonders für Anlagenplaner, die eine flexible Lösung mit hoher technischer Leistung suchen. Neben fünf Standardmodellen (LEG 26 U bis LEG 86 U) stehen zusätzliche Varianten mit erhöhter Luftleistung für besondere Anwendungsfälle zur Verfügung.
Optionen und Ausstattung
Die LEG-U-Geräte lassen sich durch zahlreiche Optionen erweitern und an individuelle Projektanforderungen anpassen:
- KVS®-Connect für die Fernbedienung per Smartphone oder Tablet
- Warmwasser-Heizregister (PWW) oder Elektro-Heizregister
- Frischluft- oder Fortluftanschluss mit Filter und Wetterschutzgitter
- UV-C-Entkeimung für hygienische Luftverhältnisse
- Individuelle Kanalanschlüsse für Luftführungssysteme
Zum Standard gehören ein robuster Geräteaufbau in Modulbauweise sowie eine einfache Zugänglichkeit für Wartung und Service.
Varianten der LEG-U-Serie
Die LEG-U Baureihe umfasst folgende Modelle für verschiedene Raumgrößen und Anforderungen:
- LEG 26 U
- LEG 36 U
- LEG 46 U
- LEG 66 U
- LEG 86 U
- LEG 36 U 2800
- LEG 46 U 2800
- LEG 66 U 2800
Die Modellvielfalt erlaubt eine präzise Anpassung an die jeweilige bauliche Situation und sorgt für ein optimales Raumklima im Umluftbetrieb.
KVS®-Connect - Fernzugriff für Ihre Entfeuchtungstechnik
Mit KVS®-Connect lassen sich kompatible Geräte bequem über Smartphone oder Tablet steuern – auch aus der Ferne.
Die intuitive Benutzeroberfläche ermöglicht die Einsicht von Betriebsdaten, das Setzen von Parametern sowie die Störmeldungsanzeige. Voraussetzung ist die Anbindung an das KVS®-CONTROL System. Die Funktion ist optional verfügbar.
Technische Daten der LEG-U-Baureihe
| Technische Daten | LEG 26 U | LEG 36 U | LEG 46 U | LEG 66 U | LEG 86 U | LEG 36 U 2800 | LEG 46 U 2800 | LEG 66 U 2800 |
|---|---|---|---|---|---|---|---|---|
| Beckengröße (m²) | 20–35 | 30–45 | 40–55 | 50–70 | 60–80 | 30–45 | 40–55 | 50–70 |
| Entfeuchtungsleistung * (kg/h) | 2,5–3,6 | 4–5,8 | 5–7,2 | 6,3–9,0 | 7,2–10,8 | 4–5,8 | 5–7,2 | 6,3–9,0 |
| Luft-Nennleistung (min.–max.) (m³/h) | 500 (400–600) | 1000 (800–1200) | 1200 (1000–1500) | 1700 (1500–2000) | 2000 (1700–2300) | 2800 (2000–3000) | 2800 (2000–3000) | 2800 (2000–3000) |
| Außenluftanteil max. (%) | 10–20 | 10–20 | 10–20 | 10–20 | 10–20 | 10–20 | 10–20 | 10–20 |
| Externer Druckverlust max. (Pa) | 110 | 200 | 200 | 250 | 250 | 200 | 200 | 200 |
| Ventilator-Leistungsaufnahme (W) | 45 | 138 | 165 | 198 | 238 | 426 | 426 | 426 |
| Wärmerückgewinnung an Luft (kW) | 2,4 | 3,9 | 4,9 | 6,7 | 8,4 | 6,0 | 8,2 | 9,4 |
| Kompressorleistungsaufnahme (kW) | 0,72 | 1,13 | 1,51 | 1,83 | 2,20 | 1,13 | 1,51 | 1,83 |
| Einspeisung | AC 230 V 1 N | AC 230 V 1 N | AC 230 V 1 N | AC 400 V 3 N | AC 400 V 3 N | AC 230 V 1 N | AC 230 V 1 N | AC 400 V 3 N |
| Gesamtanschlusswert (kW) | 1,1 | 1,6 | 2,0 | 2,5 | 2,9 | 1,7 | 2,1 | 2,4 |
| Zuleitung min. | 3 × 1,5 mm² | 3 × 1,5 mm² | 3 × 1,5 mm² | 5 × 1,5 mm² | 5 × 1,5 mm² | 3 × 1,5 mm² | 3 × 1,5 mm² | 5 × 1,5 mm² |
| Vorsicherung (min. Typ C) träge | 1 × 10 | 1 × 16 | 1 × 16 | 3 × 10 | 3 × 16 | 1 × 16 | 1 × 16 | 3 × 10 |
| PWW Heizregister (80 °C / 60 °C) (kW) | 4,5 | 10,0 | 11,5 | 13,2 | 14,8 | 28,0 | 28,0 | 28,0 |
| PWW NT Heizregister (50 °C / 40 °C) (kW) | 2,9 | 5,6 | 6,8 | 7,9 | 9,2 | 15,1 | 15,1 | 15,1 |
| Elektro-Heizregister (kW) | 3 | 3–9 | 3–12 | 3–15 | 3–18 | 3–18 | 3–18 | 3–18 |
| Einsatzbereich (min. r.F. °C / %) | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 |
| Einsatzbereich (max. r.F. °C / %) | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 |
| Abmessungen L × B × H (mm) | 1100 × 540 × 540 | 1350 × 700 × 700 | 1350 × 700 × 700 | 1600 × 790 × 790 | 1600 × 790 × 790 | 2140 × 790 × 790 | 2140 × 790 × 790 | 2140 × 790 × 790 |
| Größte Transporteinheit (mm) | 1100 × 540 × 540 | 1350 × 700 × 700 | 1350 × 700 × 700 | 1350 × 790 × 790 | 1350 × 790 × 790 | 1350 × 790 × 790 | 1350 × 790 × 790 | 1350 × 790 × 790 |
| Die technischen Daten beziehen sich auf: Hallentemperatur 30 °C / Luftfeuchtigkeit 60–80 % / Beckenwassertemperatur 27–28 °C | ||||||||
