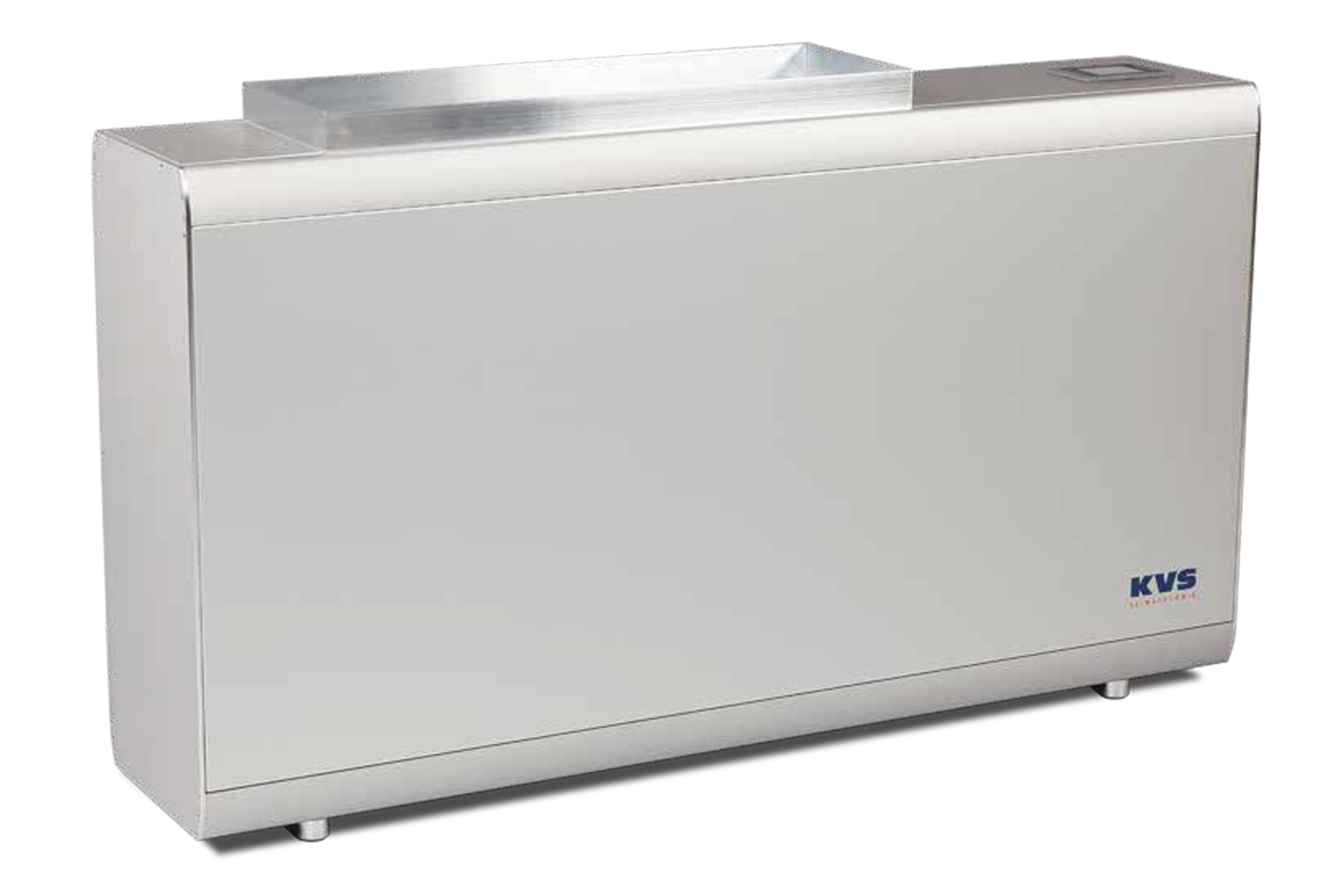

KVS HGW-Serie Entfeuchtungsgeräte zur Hinterwandmontage
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.

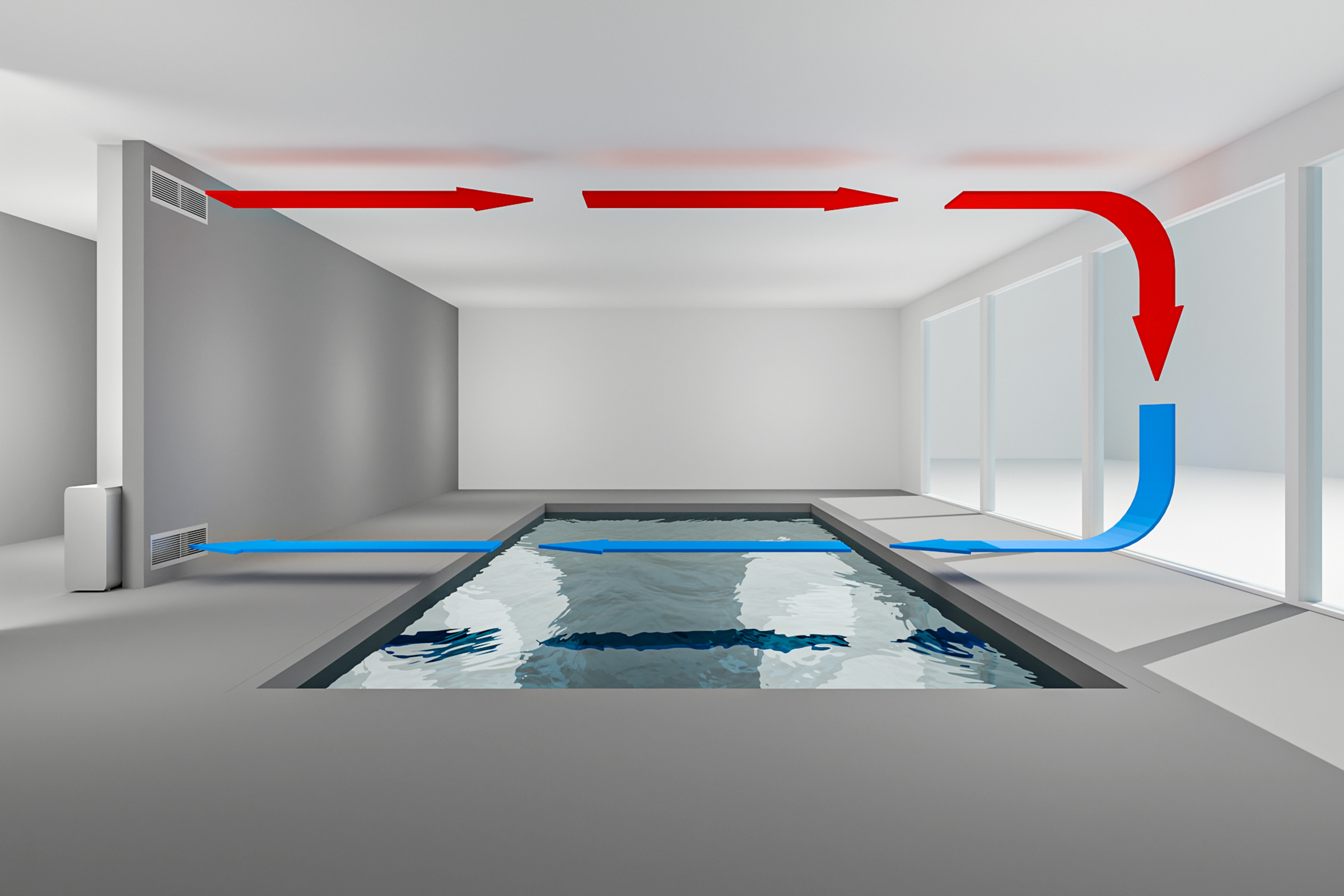

Die KVS® Entfeuchtungsgeräte der Baureihe HGW wurden speziell für die Hinterwandmontage konzipiert und ermöglichen eine unauffällige, wandintegrierte Installation in Schwimmhallen. Die Luftführung erfolgt durch dezente Gitter im Wandbereich, wodurch sich die Geräte ideal für anspruchsvolle Raumkonzepte eignen. Dabei vereinen die HGW-Modelle höchste Entfeuchtungsleistung mit einer eleganten, nahezu unsichtbaren Integration.
Umluftbetrieb
Frischluftansaugung (optional)
Wärmerückgewinnung
UV-C Entkeimung
App-Steuerung
Leistungsstarke Technik, diskret verbaut
Die hinter der Wand verbauten HGW-Geräte arbeiten mit korrosionsgeschützten Wärmetauschern und EC-Ventilatoren der neuesten Generation. Die elektronische Regelung über das KVS®-CONTROL Touch-Panel ist benutzerfreundlich und lässt sich optional über die KVS®-Connect App aus der Ferne steuern. Dank integrierter Wärmerückgewinnung tragen die Geräte zusätzlich zur Energieeinsparung bei.
Mit vier Modellvarianten deckt die Baureihe Beckengrößen bis ca. 65 m² ab. Der modulare Aufbau erlaubt eine individuelle Ausstattung mit Heizregistern, Lüftungsanschlüssen oder UV-C-Entkeimung. So entsteht ein leistungsfähiges und nahezu unsichtbares Raumklimakonzept für Ihr Schwimmbad.
Optionen und Ausstattung
Die HGW-Serie bietet vielfältige Erweiterungen, die flexibel an das Projekt angepasst werden können:
- KVS®-Connect: Fernzugriff via Smartphone oder Tablet
- PWW-Heizregister oder Elektro-Heizregister
- Fortlüfter mit Unterdruckregelung und Frischluftanteil
- Außenluftanschluss mit Filter und Wetterschutz
- UV-C-Entkeimungseinheit für hygienische Raumluft
Zum Lieferumfang gehören hochwertige Wanddurchführungen und Lüftungsgitter. Der Zugriff auf die Technik bleibt für Wartungsarbeiten problemlos möglich.
Varianten der HGW-Serie
Vier Modelle stehen zur Auswahl, um verschiedene Beckengrößen optimal zu klimatisieren. Auch bei höherem Feuchteaufkommen oder besonderen gestalterischen Anforderungen bietet die HGW-Serie zuverlässige Leistung:
- HGW 15: für Beckenflächen bis ca. 20 m²
- HGW 35: für Beckenflächen bis ca. 45 m²
- HGW 45: für Beckenflächen bis ca. 55 m²
- HGW 55: für Beckenflächen bis ca. 65 m²
Mit ihrer zurückhaltenden Einbaulösung eignen sich HGW-Geräte besonders für hochwertige Wellnessbereiche mit hohem architektonischem Anspruch.
KVS®-Connect - Fernzugriff für Ihre Entfeuchtungstechnik
Mit KVS®-Connect lassen sich kompatible Geräte bequem über Smartphone oder Tablet steuern – auch aus der Ferne.
Die intuitive Benutzeroberfläche ermöglicht die Einsicht von Betriebsdaten, das Setzen von Parametern sowie die Störmeldungsanzeige. Voraussetzung ist die Anbindung an das KVS®-CONTROL System. Die Funktion ist optional verfügbar.
Technische Daten der HGW-Baureihe
| Technische Daten | HGW 25 | HGW 35 | HGW 45 | HGW 55 |
|---|---|---|---|---|
| Beckengröße (m²) | 20–35 | 30–45 | 40–55 | 50–65 |
| Entfeuchtungsleistung (kg/h) | 2,5–3,6 | 4–5,8 | 5–7,2 | 5,9–8,5 |
| Luftleistung (max. m³/h) | 500 | 850 | 1100 | 1150 |
| Wärmerückgewinnung an Luft (kW) | 2,4 | 3,9 | 4,9 | 5,8 |
| Kompressorleistungsaufnahme (kW) | 0,72 | 1,13 | 1,51 | 1,83 |
| Ventilator-Leistungsaufnahme (W) | 50 | 73 | 91 | 100 |
| Einspeisung | AC 230 V 1 N | AC 230 V 1 N | AC 230 V 1 N | AC 400 V 3 N |
| Gesamtanschlusswert (kW) | 0,8 | 1,25 | 1,63 | 1,94 |
| Zuleitung min. | 3 x 1,5 mm² | 3 x 1,5 mm² | 3 x 1,5 mm² | 5 x 1,5 mm² |
| Vorsicherung (min. Typ C) träge | 1 x 10 | 1 x 16 | 1 x 16 | 3 x 10 |
| PWW Heizregister (80 °C / 60 °C) (kW) | 4,2 | 6,9 | 8,4 | 8,9 |
| Elektro-Heizregister (kW) | 1,5 | 3 | 3 / 4,5 | 3 / 4,5 |
| Einsatzbereich (min. r.F. °C / %) | 16 / 95 | 16 / 95 | 16 / 95 | 16 / 95 |
| Einsatzbereich (max. r.F. °C / %) | 35 / 50 | 35 / 50 | 35 / 50 | 35 / 50 |
| Abmessungen L × B × H (mm) | 1140 × 285 × 665 | 1400 × 303 × 750 | 1600 × 340 × 770 | 1600 × 340 × 770 |
| zzgl. höhenverstellbare Standfüße (mm) | 25–35 | 25–35 | 25–35 | 25–35 |
| Die technischen Daten beziehen sich auf: Hallentemperatur 30 °C / Luftfeuchtigkeit 60–80 % / Beckenwassertemperatur 27–28 °C | ||||
